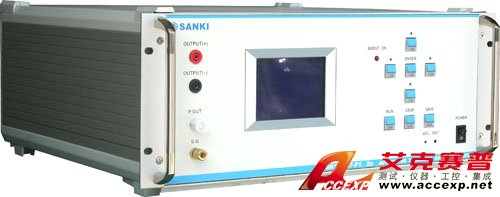

SAnki三基SKS-7637-P1、2a车载电子抗扰度测试系统
名称：频谱分析仪
品牌：
型号：
简介：SAnki三基SKS-7637-P1、2a车载电子抗扰度测试系统是测试P1脉冲和P2a脉冲的仪器。 P1脉冲简介： P1脉冲泛指在切换一般性电感性负载时所产生的干扰，它将影响直接与这个电感性负载并联在一起的设备的工作。 经统计和优选后提出P...
申请服务
- 产品介绍
SAnki三基SKS-7637-P1、2a车载电子抗扰度测试系统是测试P1脉冲和P2a脉冲的仪器。
SAnki三基SKS-7637-P2a车载电子抗扰度测试系统P1脉冲简介：
P1脉冲泛指在切换一般性电感性负载时所产生的干扰，它将影响直接与这个电感性负载并联在一起的设备的工作。
经统计和优选后提出P1脉冲的内阻较大（10～50Ω）、电压较高（几十伏至几百伏）、前沿较快（微秒级）和宽度较大（毫秒级）的负脉冲。在整个ISO7637-2标准里属于中等速度和中等能量的脉冲干扰，对被试设备兼顾了干扰（造成设备误动作）和破坏（造成设备中元器件的损坏）两方面的作用。
SAnki三基SKS-7637-P1、2a车载电子抗扰度测试系统 P2a脉冲简介：
P2a是是由于和被试设备相并联的设备被突然切断电流时，在线束电感上应生的瞬变。
由于线束的电感量较小，所以脉冲的幅度不高（几十伏）、前沿较快（微秒级，如1微秒）、宽度较?。甘⒚?，如50微秒）和内阻较?。ㄈ?Ω）的正脉冲。
|
发生器P1脉冲波形参数
|
发生器P2a脉冲波形参数
|
||
|
Us
|
0～－660V(±10%)
|
Us
|
0V～＋660V（±10%）
|
|
Ri
|
2Ω，4Ω，10Ω，30Ω，50Ω
|
Ri
|
2Ω，4Ω，10Ω，30Ω，50Ω
|
|
td
|
50μs，200μs，300μs，500μs，1000μs，2000μs（±20%）
|
td
|
50μs，200μs，300μs，500μs，1000μs，2000μs（±20%）
|
|
tr
|
1μs（Ri =10Ω），3μs（Ri =50Ω）
|
tr
|
1μs（Ri：2Ω）
|
|
t1
|
0.5s至99.99s（±10%）
|
||
|
t2
|
200ms
|
t1
|
0.5s至99.99s（±10%）
|
|
t3
|
<100μs
|
||
|
发生器输出方式
|
同轴输出/经过内置耦合去耦网络输出
|
发生器输出方式
|
同轴输出/经过内置耦合去耦网络输出
|
|
被试品容量
|
内置耦合去耦网络的最大工作电流：30A
|
被试品容量
|
内置耦合去耦网络的最大工作电流：30A
|
