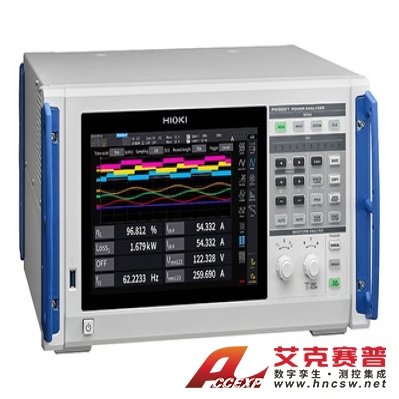

日置HIOKI PW8001功率分析仪
名称：频谱分析仪
品牌：日置HIOKI
型号：PW8001
简介：功率分析仪PW8001准确测量高端光伏逆变器、电机等的功率转换效率。HIOKI日置功率分析仪系列中的旗舰版“PW8001”，拥有高级别的测量精度。世界高水平的测量精度准确捕捉高速开关带来的功率波动构建合理高效的测量系统这次功率分析仪 PW8...
申请服务
- 产品介绍

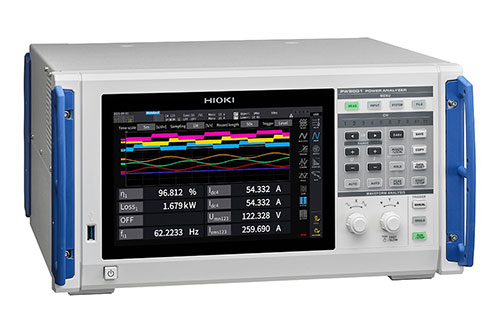

功率分析仪PW8001
准确测量高端光伏逆变器、电机等的功率转换效率。HIOKI日置功率分析仪系列中的旗舰版“PW8001”，拥有高级别的测量精度。
世界高水平的测量精度
准确捕捉高速开关带来的功率波动
构建合理高效的测量系统
这次功率分析仪 PW8001 最新 Ver2.0 版本，带来了许多创新功能。
新功能特点
一、 功率谱分析(PSA)功能
1. 准确把握有功功率在宽频带上的频率分布
PSA可对记录的波形进行FFT分析，并可在频率轴上实时观测电压、电流和有功功率，最高频率可达 6 MHz。
自动提取最高的10个峰值，并列出其数值。
电流传感器具有出色的频率响应，配合PW8001的自动相位补偿技术，可实现高频率的可靠验证。
2. 研究功率转换中的损耗因素
PSA可以提供获得功率转换中损耗因素的重要线索和趋势。
在逆变器的二次侧（AC侧）使用 PSA 时，可将有功功率分频为驱动频率的主分量及其谐波分量，还有开关频率及其谐波分量，从而把握总体情况。
在逆变器为电机提供的有功功率中，驱动频率之外的有功功率会被热量、声音或振动消耗掉。
通过PSA基于频率的有功功率分析，可评估用于减少热量、声音和振动的措施的效果。
二、IEC谐波/间谐波测量
1.符合IEC 61000测量标准的谐波测试。
1.1 谐波标准
IEC 61000-4-7:2002+A1:2008
1.2 分析次数
谐波次数: 0次～200次
间谐波次数: 0.5次～200.5次
IEC 61000-4-7标准规定了谐波测试标准IEC61000-3-2、IEC61000-3-12所要求的测量方法。
2. 准确稳定的测量性能
PW8001可以进行包括电流传感器精度在内的高精度、高稳定的高频测量。即使在限值要求很严格时，也能进行正确的评估，不会因测量仪器产生较大的误差。
3. 图形显示功能
PW8001 可在同一画面中显示最多 200 次的谐波和间谐波，一目了然。
4. 设置奇数次、偶数次分别显示
可以将IEC谐波分为奇数次、偶数次一览显示。
三、 IEC电压变动/闪变测量
1. 符合IEC 61000测量标准的电压波动/闪变测量。
1.1 电压变动/闪变测量规格
IEC 61000-4-15:2010
符合闪变模式Class F2
IEC 61000-4-15是规定了电压波动/闪变测试标准IEC61000-3-3和IEC61000-3-11所要求的测量方法的标准。
1.2 测量精度
Pst：±5%（Pst=0.2～5）、dc、dmax：±4%（dmax=4%时）
1.3 测量项目
短时间闪变值（Pst）
短时间闪变最大值（PstMax）
长时间闪变值（Plt）
瞬间闪变最大值（PinstMax）
瞬间闪变最小值（PinstMin）
相对稳态电压变化（dc）
最大相对电压变化（dmax）
相对电压变化超过阈值的时间（Tmax）
2. 可进行多角度验证的同时测量
PW8001可同时并行处理准确的功率测量和闪变或谐波分析等所有运算。这样，一次测量就能正确测量所有的分析结果，从而实现多角度的验证。
四、光通讯同步功能
1. 通过光通讯同步进行16ch同步功率测量。主机和副机的数值同步。
主机和副机的数据更新时间同步?；髦涞氖莞率奔涿挥衅?，可以得到稳定的功率效率的测定结果。
可以在主机上显示副机的数据。
可以在主机上设置副机的参数，如效率、UDF (用户定义运算)。
可以将在主机上显示的副机的数据进行D/A输出、CAN输出、通信命令输出和U盘保存。
2. 如同16通道功率计版的操作感受。从主机变更为副机的设置。
在主机上可以进行主机画面和副机画面的切换，来变更或确认副机的设置。
无需分别操作2台功率分析仪，通过简单的系统构建就能进行有效的数据采集。
艾克赛普公司是HIOKI日置授权代理商，如果您对日置PW8001功率分析仪有需求或任何疑问，欢迎联系我们将提供免费样机上门试用和更合适的测试解决方案。
