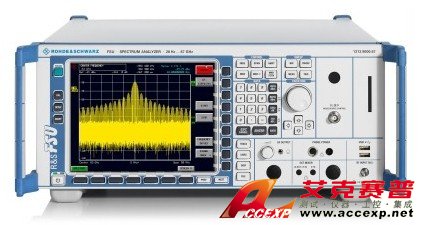

R&S FSU8 8G频谱分析仪
名称：频谱分析仪
品牌：
型号：
简介：RSFSU8 是一款高性能频谱分析仪，RSFSU8具有出色的相位噪声、动态范围、测量精度，RSFSU8可满足射频分析的任何挑战，可广泛用于 67GHz 以下的航空航天和国防或常规微波应用领域。 RSFSU8主要特点： 频率范围 20 Hz ...
申请服务
- 产品介绍
R&S®FSU8 是一款高性能频谱分析仪，频谱分析范围20Hz到8GHz, R&S®FSU8具有出色的相位噪声、动态范围、测量精度，R&S®FSU8可满足射频分析的任何挑战，可广泛用于 67GHz 以下的航空航天和国防或常规微波应用领域。
R&S®FSU8主要特点：
• 频率范围 20 Hz ～ 3.6 GHz、8 GHz、26.5 GHz、43 GHz、46 GHz、50 GHz 和 67 GHz (使用外部混频器可达到 110 GHz/1 THz)
• 卓越的射频性能
º 相位噪声低 -- –128 dBc (1 Hz)，10 kHz载波偏置下的典型值为–133 dBc (1 Hz)
º DANL –158 dBm (1 Hz)
º 三阶截止点（TOI）典型值 +25 dBm
• 分辨率带宽 1 Hz ～ 50 MHz
• 动态范围最高，例如 3GPP ACLR 测量时高达 84 dB
• 采用预放 (R&S®FSU-B24) 测量 DANL 时
º 典型值–168 dBm (1 Hz)，20 GHz 时
º 典型值–155 dBm (1 Hz)，50 GHz 时
• TOI、MC ACP(R)、OBW、CCDF、APD 等测量功能
• 满足蜂窝标准、无线连接性标准和一般性标准的测量应用，例如相位噪声、噪声系数、矢量信号分析等等
型号
型号 订货号
R&S®FSU3 频谱分析仪 20Hz到3.6GHz 1313.9000.03
R&S®FSU8 频谱分析仪 20Hz到8GHz 1313.9000.08
R&S®FSU26 频谱分析仪 20Hz到26.5GHz 1313.9000.26
R&S®FSU43 频谱分析仪 20Hz到43GHz
最大RBW 10MHz 1313.9000.43
R&S®FSU46 频谱分析仪 20Hz到46GHz 1313.9000.46
R&S®FSU50 频谱分析仪 20Hz到50GHz 1313.9000.50
R&S®FSU50 频谱分析仪 20Hz到50GHz
最大RBW 10MHz 1313.9000.49
R&S®FSU67 频谱分析仪 20Hz到67GHz 1313.9000.67
R&S®FSU67 频谱分析仪 20Hz到67GHz
最大RBW 10MHz 1313.9000.66
R&S®FSU 出色的射频性能
出色的射频性能一直是罗德与施瓦茨频谱分析仪的标志，R&S®FSU 继承了这一传统，具有以下无可比拟的卓越的射频指标：
频率范围：
• R&S®FSU3：20 Hz ~ 3.6 GHz
• R&S®FSU8：20 Hz ~ 8 GHz
• R&S®FSU26：20 Hz ~ 26.5 GHz
• R&S®FSU43：20 Hz ~ 43 GHz
• R&S®FSU46：20 Hz ~ 46 GHz
• R&S®FSU50：20 Hz ~ 50 GHz
• R&S®FSU67：20 Hz ~ 67 GHz
射频性能：
• DANL 测量的典型值为 -158 dBm (1Hz)（无预放）
• 单边带相位噪声典型值 - 133 dBc (1Hz) @ 10 kHz 偏离，载波 640 MHz
• 相位噪声典型值 - 160 dBc/Hz @ 10 MHz 偏离，载波 640 MHz
• 三阶截止点典型值 25 dBm
• 1 dB压缩点典型值 13 dBm
• WCDMA ACLR 动态范围为 77.5 dB / 84 dB（采用噪声校正）
单边带相位噪声
分辨率带宽 ≤ 100 kHz 时的显示线性度（对 30 台仪器进行测量）
准确度：
• 3.6 GHz 以下总电平不确定度为 0.3dB
• -70 dB 时线性误差小于 0.1dB
无噪声校正时 WCDMA 信号邻道功率测量的动态范围
IQ 下变频器:
• 中频数字转换器 14 位 32MHz（20.4MHz 中频）
• IQ 存储器 2x512 ksamples
速度：
• 频域扫描时间2.5ms
• 时域扫描时间 1 µs
• 每秒可测量 70 次（包括利用 GPIB 进行迹线传输）
• 在列表模式下，利用远程控制可减少测量时间。
R&S®FSU67 -- 第一款采用基频混频、频率范围直接达到 67 GHz的频谱分析仪
• 20 Hz ～ 67 GHz 之间只需一次连接，从而简化了测试设置
• 67 GHz 全跨度扫描
• 频率指示清楚，无需外部谐波混频器提供图像响应和多次响应
• 电平范围更宽，容许参考电平显著高于谐波混频器
• 67GHz 以下电平准确度始终保持良好水平
• 噪声基底低：-152 dBm (1 Hz)，2 GHz 时，-130 dBm (1 Hz)，65 GHz 时
• 分辨率带宽范围大：1 Hz ～ 50 MHz
• 具有各种滤波器特性：高斯、信道滤波器、FFT、6-dB EMI 滤波器
• 配备各种检波器，包括均方根值、准峰值
• 全面的功率测量功能（CP、ACP、时域功率）
• 可以直接连接 R&S®NRP 功率头（需使用选配件 R&S®FS-K9 和 R&S®NRP-Z6）
• 谐波失真和杂散测量功能
• 显示线性度高，小于 0.1 dB
• 相位噪声和噪声系数应用固件
• 外部信号发生器控制功能，可使用外部微波信号源作为跟踪信号发生器进行标量网络测量
R&S®FSU67 的全跨度扫描说明 67GHz 以下噪声基底非常低
经过滤波仍然存在的倍频器的谐波（即便 是高达50 ～ 67 GHz 的谐波)，经过一次扫描就能根据有用信号轻松测量出来。
为了能够处理产品开发过程中的各种测量任务，在所有相关的测量领域内，测量仪器必须提供全面的功能和卓越的性能。R&S®FSU 完全能够满足这些要求。
• 各种检波器可供选择
º 最大值、最小值、自动峰值、采样、均方根值、平均值、准峰值
• 可进行杂散测量，扫描点高达 100001 个
• RBW 特征：
º 10 Hz ～ 100 kHz 数字式滤波器（1、2、3、5步进）
º 39 个信道滤波器，频率范围 100 Hz ～ 5 MHz
º 模拟式滤波器，频率范围 300 kHz ～ 10 MHz（1、2、3、5步进）
º RRC 滤波器（NADC、TETRA、3GPP）
º EMI 滤波器：200 Hz，9 kHz，120 kHz
º FFT 滤波器 1 Hz ～ 30 kHz / FFT 滤波器模式可调
º 6-dB EMI 滤波器，范围 10 Hz ～ 1MHz， 10步进
1 MHz 信道滤波器与 1 MHz 分辨率滤波器对比
• CP/ACP/Fast ACP 测量功能采用众多预定义标准
多种标准可供选择
• 多载波 ACP 测量，支持独立载波间距
• 自动 TOI、OBW 和 AM 调制深度测试程序
• 谐波失真测量
• 可选择各种标记功能
º 相位噪声、噪声、n dB 降低 / n dB 提高、峰值列表、频率计数器（30ms 中 0.1Hz）
• CCDF 和 APD 功能（y 轴单位可采用百分比）
CCDF 测量功能
• 可编辑限值线，包括通过/未通过指示
• 衰减器步进为 5 dB
• 电子衰减器
• 预放最高频率 26.5 GHz
• 中频功率触发器的灵敏度可达– 50 dBm 混频器值
• 标记解调具有静噪功能
• 跟踪信号发生器支持功率扫描
• 门限触发函数
• 内部跟踪信号发生器
• 外部发生器控制
• 在迹线显示功能激活的同时，可通过支持偏置调谐的外部混频器扩展大频率的范围
• GPIB 指令集可兼容 HP 859x/8566/8591E/71100C/71200C/71209C
• GPIB 指令集可兼容 FSEx/FSIQ
• 在列表模式字下 GPIB 运行速度极快
• 21 cm 彩色 SVGA TFT 显示屏
• 分屏显示模式
• 可在 Embedded XP 操作系统下运行
º 轻松生成测量结果文档
º 远程桌面功能
º 兼容性（打印机驱动程序、联网等等）
• 接口：GPIB，RS-232-C，LAN，USB
• VXI-11 远程支持
• 多种应用固件可供选择，包括 3GPP 通讯标准的码域功率测量固件
º 蓝牙®
º GSM/EDGE
º 3 GPP WCDMA、HSDPA、TD-SCDMA
º 蓝牙®、1xEV-DV、1xEV-DO
º 噪声系数和增益测量
º FM/PM/AM 测量解调器
º 相位噪声测量
º 功率探头测量支持R&S®NRP-Z11，Z21，Z22，Z23，Z24，Z51，Z55，Z81，Z91 功率探头、外部功率计 R&S NRVD，HP EPM，HP 437B，HP438A 和功分器

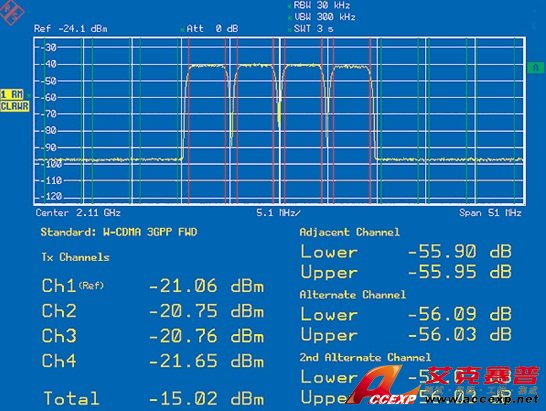

可同时测量 4 个信道的 ACP
