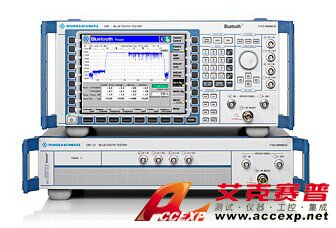

R&S CBT 蓝牙测试仪
名称：频谱分析仪
品牌：
型号：
简介：蓝牙测试仪RS CBT/CBT32RSCBT Bluetooth 测试仪可在跳频或非跳频模式下，在所有信道上进行蓝牙 RF 测试。它提供了大量统计监测和测量功能。例如，可以设定每个测量值的允许误差，并在经过一定数量的测量之后或超出允许误差时...
申请服务
- 产品介绍
蓝牙测试仪R&S CBT/CBT32R&S®CBT Bluetooth® 测试仪可在跳频或非跳频模式下，在所有信道上进行蓝牙 RF 测试。它提供了大量统计监测和测量功能。例如，可以设定每个测量值的允许误差，并在经过一定数量的测量之后或超出允许误差时停止测量序列。另外还可针对用户定义的数据包数来显示功率轨迹、调制与频谱以及平均化的最小值或最大值轨迹等。
蓝牙测试仪R&S CBT 主要特点
• 在研发过程中可十分灵活地进行故障排除
• 测量时间非常短，可实现高生产能力
• 集成频谱测量功能
• 提供了多种音频选件
• R&S®CBTGo 软件支持 V1.2/V2.0/V2.0+EDR/V2.1/V2.1+EDR Bluetooth® RF 测试规范中所规定的 18 种Bluetooth® RF 测试案例
• 提供了经济实用的生产型 R&S®CBT32 机架设备
• EDR 选件 (R&S®CBT-K55) 在 R&S®CBT Bluetooth® 测试仪的基础上增加了大量的EDR 射频测试。
Bluetooth® 词语和徽标由 Bluetooth® SIG, Inc.拥有，罗德与施瓦茨公司对该标记的使用已得到许可。其他商标和产品名称术语属于相应的产品拥有者。
发射机测量
• 功率
° 额定功率、峰值功率、泄漏功率
° 功率控制
° EDR：相对功率
• 定时
° 分组定时误差
° EDR：?；な奔?br /> • 频谱
° 20 dB 带宽、相邻信道功率 (ACP)、频率范围
° EDR：带内杂散辐射（选通 ACP）
• 调制
° 平均、最大和最小频率偏移
° EDR：均方根 DEVM、峰值 DEVM、99% DEVM
° EDR：差分相位编码
° EDR：I/Q 星座图
° EDR：相位差特性
• 频率
° 频率准确度 (ICFT)、频率漂移、最大漂移率
° EDR：载波频率稳定性 ωi 和 ω0
接收机测量
• 基本速率和 EDR 数据包的误码率 (BER)
• 符合基本速率和 EDR 数据包射频测试规范的有扰发射测量
• 误码率（BER） 搜索功能：用于预定义 了BER下的 灵敏度测量
• 分组包差错率 (PER)
• 否定应答（NAK ）率
Bluetooth® 射频测试案例
R&S®CBT 和 R&S®CBT32 可被用于对 V1.2/V2.0/V2.0+EDR/V2.1/V2.1+EDR Bluetooth® RF 测试规范中所规定的以下蓝牙测试进行分析：
• TRM/CA/01/C（输出功率）
• TRM/CA/03/C（功率控制）
• TRM/CA/04/C（TX 输出频谱 – 频率范围）
• TRM/CA/05/C（TX 输出频谱 – 20 dB 带宽）
• TRM/CA/06/C（TX 输出频谱 – 相邻信道功率）
• TRM/CA/07/C（调制特性）
• TRM/CA/08/C（初始载波频率误差容限）
• TRM/CA/09/C（载波频率漂移）
• TRM/CA/10/C（EDR 相对发射功率）
• TRM/CA/11/C（EDR 载波频率稳定性和调制精度）
• TRM/CA/12/C（EDR 差分相位编码）
• TRM/CA/13/C（EDR 带内杂散发射）
• RCV/CA/01/C（灵敏度 – 单时隙数据包）
• RCV/CA/02/C（灵敏度 – 多时隙数据包）
• RCV/CA/06/C（最大输入电平）
• RCV/CA/07/C（EDR 灵敏度）
• RCV/CA/08/C（EDR BER 底限性能）
• RCV/CA/10/C（EDR 最大输入电平）
音频功能
R&S®CBT 的内置蓝牙音频编解码器支持 CVSD、A 律和 μ 律编码。为了能对蓝牙设备进行广泛的音频测试，可将以下音频选件用于 R&S®CBT 和 R&S®CBT32：
• 双通道音频信号发生器和分析仪 (R&S®CBT-B41)
此选件用于对被测蓝牙设备的音频特性进行测量。它在 R&S®CBT 的前面板上增加了 4 个连接器。音频信号通过内置的音频开关被传送到用于外部设备的连接器或内部蓝牙语音编解码器。这样就可以对各种场景进行测试。
• 数字音频接口 (R&S®CBT-B42)
• 支持免提和头戴功能 (R&S®CBT-K54)
• 支持 A2DP 立体声和 SBC 编解码器 (R&S®CBT-K52)
用于自动测试的 R&S®CBTGo 软件
R&S®CBTGo 是一个用于对 R&S®CBT 和 R&S®CBT32 进行远程控制的 PC 应用软件。该软件可从罗德与施瓦茨公司网站免费下载。通过使用 R&S®CBTGo，可将各种测试?？榻信渲糜胱楹?，从而方便地建立任何所需的测试序列。只需按一个按钮，软件即可生成测量报告。报告可以各种格式进行存储。R&S®CBTGo 提供了很多实例测试序列，例如，可自动执行各种蓝牙 RF 测试。该软件可将大量图形元素加到测量报告中，因此是研发和产品验证过程中的一个宝贵工具。
