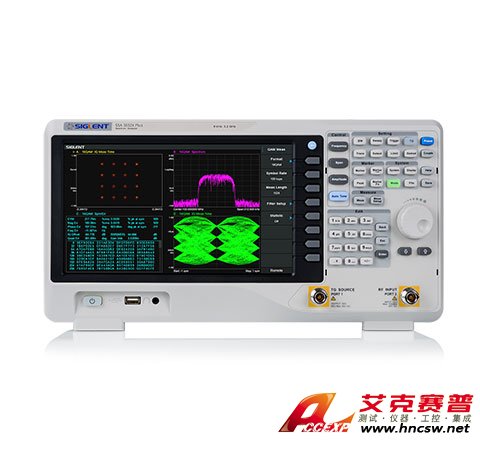

鼎阳SIGLENT SSA3075X Plus频谱分析仪
名称：频谱分析仪
品牌：鼎阳SIGLENT
型号：SSA3075X Plus
简介：鼎阳SIGLENT SSA3075X Plus频谱分析仪，测量频率范围涵盖9 kHz~7.5 GHz，重量轻，体积小，具有便捷的操作界面和简洁的显示风格。采用了成熟的数字中频技术，最小分辨率带宽（RBW）低至1 Hz，标配前置放大器，显示平...
申请服务
- 产品介绍
鼎阳SIGLENT SSA3075X Plus频谱分析仪，测量频率范围涵盖9 kHz~7.5 GHz，重量轻，体积小，具有便捷的操作界面和简洁的显示风格。采用了成熟的数字中频技术，最小分辨率带宽（RBW）低至1 Hz，标配前置放大器，显示平均噪声电平（DANL ）可达-165 dBm/Hz（典型值），具备出色的微小信号测量能力；相位噪声<-98 dBc/Hz（偏移10 kHz），全幅度精度<0.7 dB，测量结果更加精确可信，适用于研发，教育，生产，维修和其他相关领域，满足广泛的应用需求。
型号
频率范围
矢量网络分析范围
分辨率带宽（RBW）
相位噪声(典型值)
显示平均噪声电平（DANL）
跟踪源
9 kHz ~ 7.5 GHz
1 Hz ~ 3 MHz
< -98 dBc/Hz
-165 dBm/Hz
标配
9 kHz ~ 3.2 GHz
1 Hz ~ 1 MHz
< -98 dBc/Hz
-161 dBm/Hz
选配
9 kHz ~ 2.1 GHz
1 Hz ~ 1 MHz
< -98 dBc/Hz
-161 dBm/Hz
选配
9 kHz ~ 7.5 GHz
1 Hz ~ 3 MHz
< -98 dBc/Hz
-165 dBm/Hz
不配
射频性能优异，操作简洁迷人
鼎阳SIGLENT SSA3075X Plus频谱分析仪作为鼎阳科技频谱分析仪的旗舰系列产品，采用先进的微波技术和现代数字处理算法，功能丰富，性能优异，采用现代工业设计，各项指标均达到了国际同类产品的领先水平，是一款性能优异的信号分析仪。
· 扫宽9 kHz 到2.1 GHz/3.2 GHz/ 7.5 GHz
· 显示平均噪声电平低于-165 dBm/Hz，全幅度精度优于0.7 dB，相位噪声低于-98 dBm/Hz，最小分辨率带宽1 Hz，频率分辨率达到0.01 Hz
· 标配前置放大器，远程控制指令集，EasySpectrum上位机软件
· 选配跟踪信号源，传输响应测量功能，驻波比测量功能，信号功率测量功能，EMI预兼容测试功能
· 便捷的操作界面和简洁的显示风格
驻波比和传输响应测量
鼎阳SIGLENT SSA3075X Plus频谱分析仪可作为网络分析仪使用
· 配合跟踪信号源，可测量滤波器传输响应，线缆插损；
· 配合跟踪信号源和外置定向耦合器(RB3X32)，可测量天线和电缆驻波比VSWR，回波损耗Return Loss；

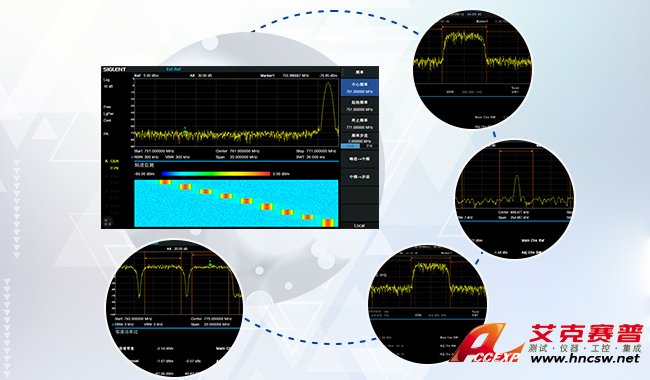

具备丰富的无线通信信号功率测量功能
· 信道功率(CHP, Channel Power)，
· 邻道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用带宽(OBW, Occupied Bandwidth)，
· 时域功率(T-Power, Time Domain Power)，
· 载噪比(CNR, Carrier Noise Ratio)，
· 三阶交调分析(TOI, Third-Order Intercept)，
· 谐波分析(Harmonic measurement)，
· 频谱监测瀑布图(Spectrum Monitor)

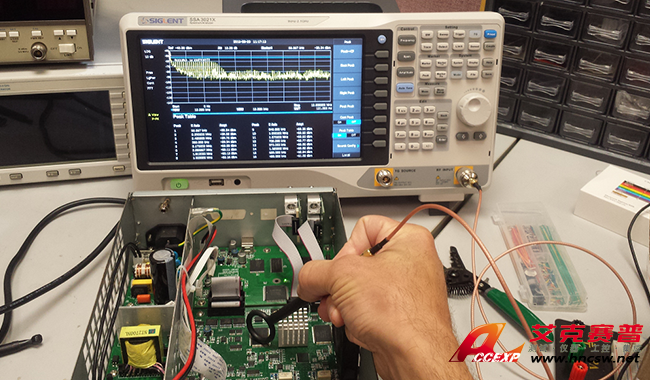

EMI预兼容测试
在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持，包括
· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能；
· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线；
· 频率对数轴，实现对数频率显示和限制线；
· 符合CISPR 16-1-1的EMI滤波器和准峰值检波器，以及可配置准峰值的测量驻留时间；
· Siglent SRF5030T探头套装，是大部分辐射骚扰测试的利器，提供4种不同分辨率的磁场和电场探头，针对空间辐射，线缆，PCB等查找干扰源；SSA同时标配20dB的前置放大器，以提高系统测试灵敏度。
· Siglent SEM5040A人工电源网络，产品的性能符合CISPR16-1-2：2006标准要求，适用于单相设备传导骚扰电压测量。
· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程，可极大节省预兼容测试的时间；该软件也支持全流程的文件配置，方便工程管理。

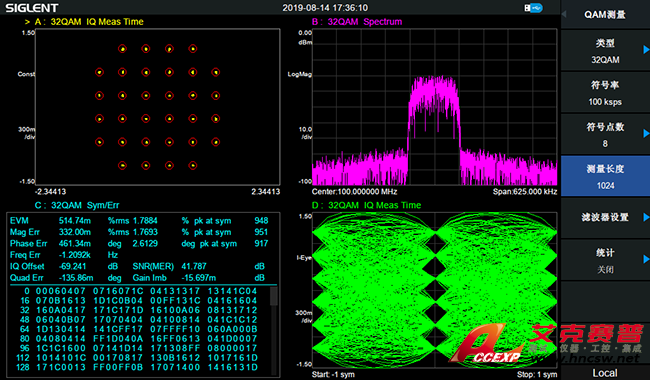

丰富解调分析功能
· 支持AM/FM模拟调制分析，以及ASK/FSK/PSK/MSK/QAM数字调试分析等复杂调制分析功能；
· 具备EVM，幅度和相位偏移误差，IQ偏移误差，增益不平衡等多种数据分析能力；
· 具备眼图，星座图，相位图，时域，频域，误差域等多种分析格式。

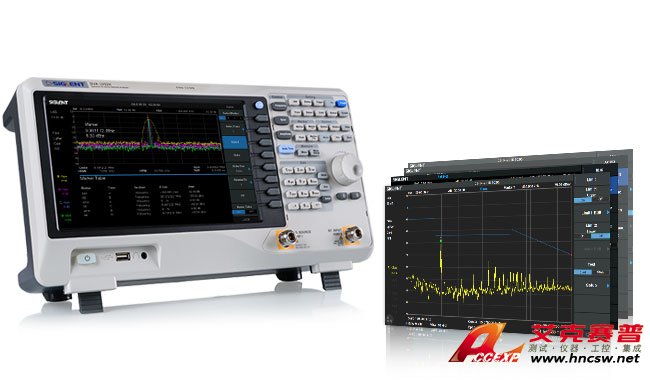

极简设计，便捷好用
· 现代工业设计，大气简洁的显示界面和操作方式
· 多点电容触摸屏，支持鼠标和键盘
· 支持屏幕编辑和?；?/p>
· 高级远程控制：支持基于电脑或手持终端设备的远程网络监控，FTP文件操作
鼎阳SIGLENT SSA3075X Plus频谱分析仪完全可以替代进口品牌
比较数据
SSA3000X Plus
Keysight N9322C
R&S FSC6
频率范围
9 kHz – 7.5 GHz
9 kHz – 7 GHz
9 kHz – 6 GHz
最小平均噪声
-165 dBm/Hz
-164 dBm/Hz
-165 dBm/Hz
相位噪声@10KHz 典型值
< -98 dBc/Hz
< -90 dBc/Hz
< -105 dBc/Hz
全幅度精度
< 0.7 dB
< 0.3 dB
< 1 dB
RBW
1 Hz – 3 MHz
10 Hz – 1 MHz
10 Hz - 3 MHz
前置放大器
标配
标配
选配
TG 跟踪源
100 kHz - 7.5 GHz，标配
5 MHz - 7 GHz,选配
100 kHz - 6 GHz，选配
调制分析
AM/FM;ASK/FSK/MSK/PSK/DPSK/QAM
AM/FM; ASK/FSK
不支持
高级测量套件
支持
支持
不支持
EMI预兼容测试
支持
支持
不支持
反射测试套件
支持
支持
支持
触摸屏
电容触摸屏
非触摸屏
非触摸屏
外部扩展
鼠标、键盘
不支持
不支持
网页控制
支持
不支持
不支持
接口
USB host/device/LAN/USB-GPIB
USB host/device/LAN/GPIB
USB host/device/LAN
显示
10.1英寸TFT-LCD,1024*600
6.5 英寸 640*480
5.7 incl 640*480
