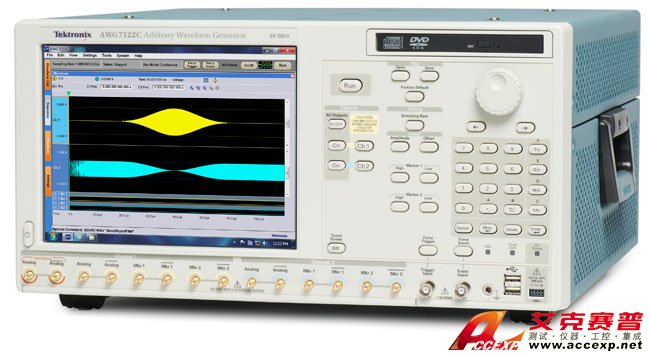

Tektronix AWG7082C波形发生器
名称：信号发生器
品牌：
型号：
简介：Tektronix AWG7082C波形发生器集成PC，支持网络连接，提供内置DVD、可拆卸硬盘、LAN、eSATA 和USB 端口。 Tektronix AWG7082C波形发生器回放示波器和实时频谱分析仪捕获的信号，包括增强效应?；箍杉?..
申请服务
- 产品介绍
Tektronix AWG7082C波形发生器集成PC，支持网络连接，提供内置DVD、可拆卸硬盘、LAN、eSATA 和USB 端口。
Tektronix AWG7082C波形发生器回放示波器和实时频谱分析仪捕获的信号，包括增强效应?；箍杉尤朐銮啃в?，如增加预失真效应。
Tektronix AWG7082C波形发生器从第三方工具中导入波形矢量，如MathCAD、MATLAB、Excel 及其他程序。
主要特点和优点
宽带RF/MW 调制带宽度
在高达9.6GHz 频率范围内产生复杂的宽带信号
产生高达3.5GHz(1dB)的调制带宽
波形序列和子序列
能创建无限循环、条状、跳转和条件分支
能复现实际环境的信号行为
Tektronix AWG7082C波形发生器动态跳转能力
能创建可对外部环境变化作出反应的复杂波形
提供了高达10 位的垂直分辨率
产生1GHz 带宽信号的SFDR 为54dBc
Tektronix AWG7082C波形发生器高存储深度
使得能创建长而复杂的波形序列
直观的用户界面，缩短测试时间
集成PC，支持网络连接，提供内置DVD、可拆卸硬盘、LAN、eSATA 和USB 端口
回放示波器和实时频谱分析仪捕获的信号，包括增强效应?；箍杉尤朐銮啃в?，如增加预失真效应
从第三方工具中导入波形矢量，如MathCAD、MATLAB、Excel 及其他程序
Tektronix AWG7082C波形发生器应用
通信和国防电子宽带射频/ 微波信号
直接产生输出载波可达9.6GHz 的宽带射频/ 微波信号
高速串行通信
(复用模式，4 倍过采样)产生复杂串行数据流的数据速率可达6Gb/s
无需外部合路器，直接产生各种形式的多电平信号，以完成时序(抖动)容限测试：
混合信号设计和测试
2 通道模拟输出外加4 通道标记输出
高速、低抖动的数据/ 脉冲和时钟源
实际环境的、理想的或失真的信号－可同时在创建信号中加入任意信号损伤的组合
Tektronix AWG7082C波形发生器无与伦比的性能
对高性能任意波形生成的需求非常广，涵盖了各种各样的应用。业内领先的AWG7000 系列任意波形发生器(AWG)在性能、采样率、信号保真度和定时分辨率上代表着业界最前沿的标杆。在设计和测试流程中，能够创建、生成或复现理想的、失真的或“现实世界”中的信号至关重要。AWG7000 系列AWG 具有高达24 GS/s 和10 位的垂直分辨率，为日益提高的测量挑战提供了业内最优秀的信号激励解决方案?？梢酝耆刂菩藕盘匦?，因而很容易地生成非常复杂的信号。
AWG7000 系列的能力可通过增加以下关键特点而进一步增强：
公式编辑器
公式编辑器是一种ASCII 文本编辑器，通过载入、编辑和编译公式文件，将文本描述转变为波形数据。该编辑器可用客户定义的参数来控制和灵活创建更复杂的波形。
Tektronix AWG7082C波形发生器波形序列和子序列
实时序列功能可创建极大的波形循环、跳转和条件分支，从而产生更长更复杂的激励信号，非常适合于复现真实环境中串行发送器的行为。
动态跳转
动态跳转能力支持了复杂信号的生成：支持动态地在预置波形列表中任意跳转。用户可以定义最多256 个不同的跳转分支，以对外部控制命令进行精确的响应。
