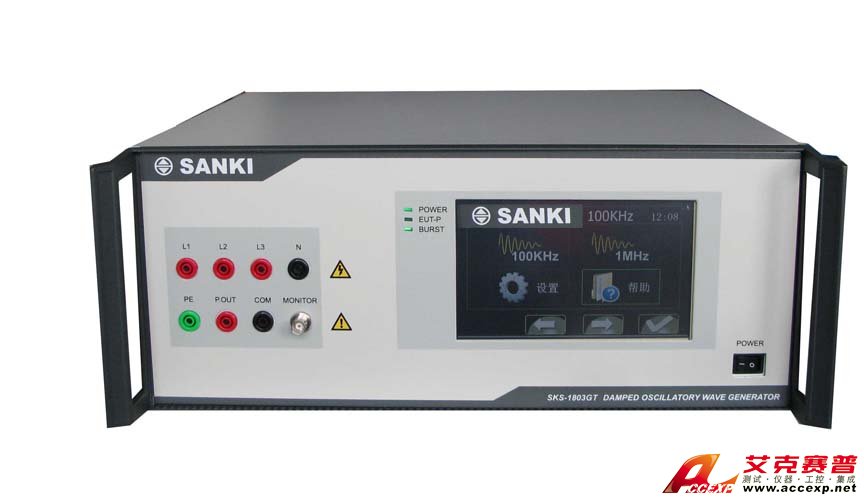

三基SKS-1803GT衰减震荡波发生器
名称：信号发生器
品牌：
型号：
简介：三基SKS-1803GT液晶触摸式衰减震荡波发生器符合最新版国际标准IEC61000-4-18标准的要求。三基SKS-1803GT衰减震荡波发生器可测试设备在运行条件下对抗出现在高压和中压变电站电力电缆控制和信号电缆上重复性衰减震荡波的能力...
申请服务
- 产品介绍
三基SKS-1803GT液晶触摸式衰减震荡波发生器符合最新版国际标准IEC61000-4-18标准的要求。三基SKS-1803GT衰减震荡波发生器可测试设备在运行条件下对抗出现在高压和中压变电站电力电缆控制和信号电缆上重复性衰减震荡波的能力。三基SKS-1803GT是采用7寸真彩触摸显示屏，内置智能三相五线制耦合去耦网络，独有的自动逐项耦合与电压渐升以及脉冲重复频率渐升功能，使试验程序简化，试验安全快捷。
|
产品型号
|
SKS-1803
|
|
脉冲开路电压峰值
|
0.1~ 3kV（±10%）
|
|
脉冲上升时间
|
75ns±20%
|
|
脉冲振荡频率
|
100kHz和1MHz，精度±10%
|
|
脉冲重复率
|
1—500次/秒，可调
|
|
脉冲串中峰值衰减
|
在第三与第六周期内衰减到第一峰值的50%
|
|
第一峰的极性
|
正 或 负
|
|
脉冲群持续时间
|
1~9999S
|
|
脉冲群间隔时间
|
1~9999S
|
|
脉冲与EUT电源频率的相位关系
|
异步
|
|
发生器输出阻抗
|
200Ω±20%
|
|
发生器输出方式
|
①P.OUT口输出；
②通过内置耦合/去耦网络直接接EUT 输出
|
|
耦合/去耦网络
|
内置三相五线制耦合去耦网络
|
|
仪器本身的工作电源
|
AC 220V±10% ，50/60Hz;
电流〈1A; 功率〈200W。
|
|
被试设备电压
|
AC380V±10% ，50/60Hz;
电流：10A
|
