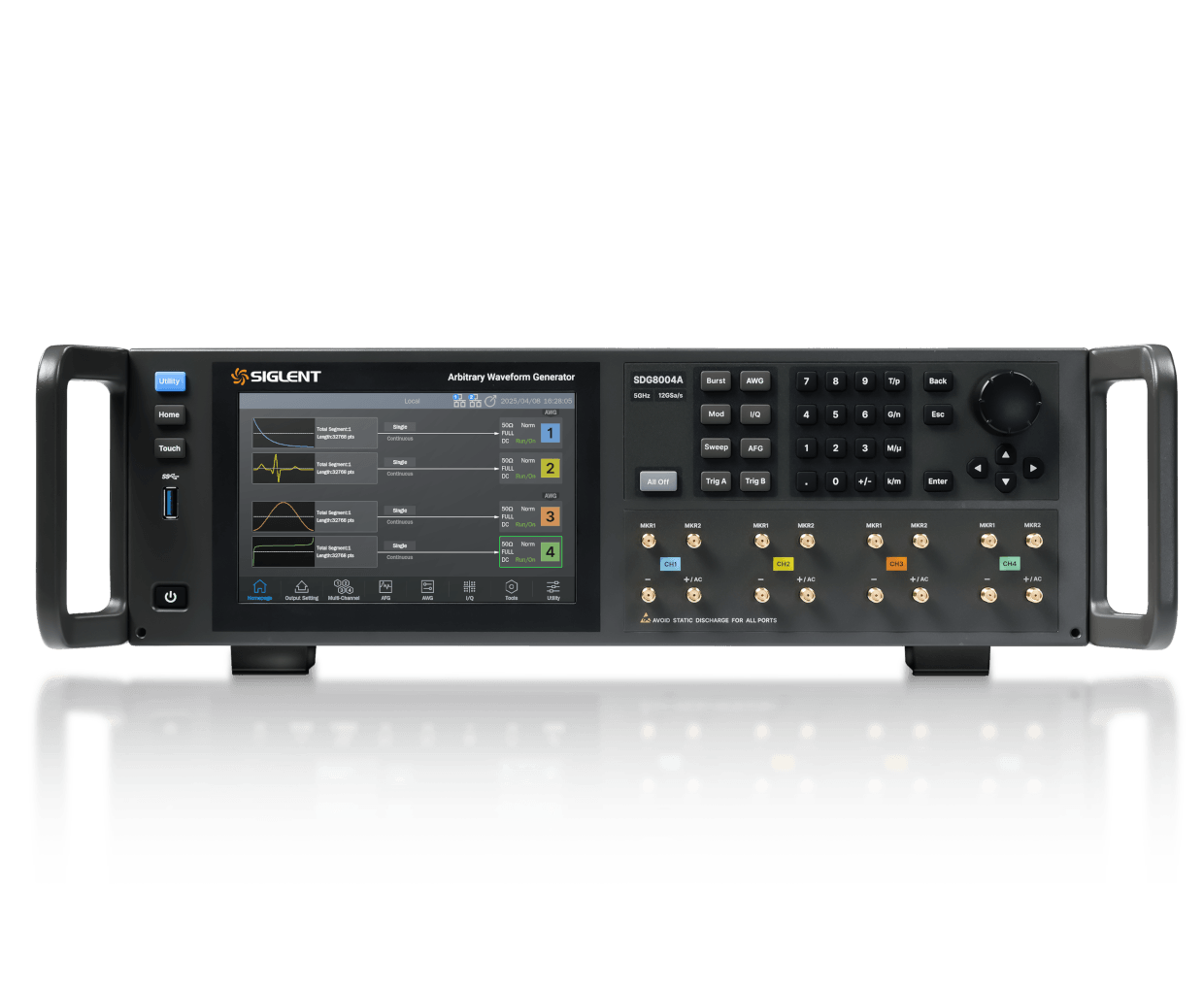

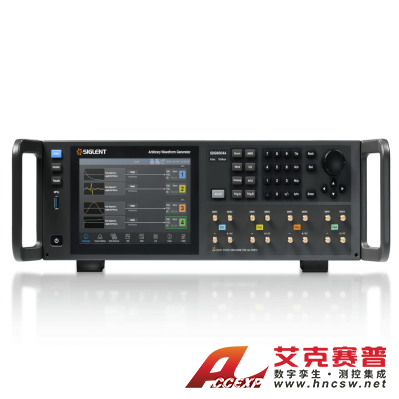

鼎阳SIGLENT SDG8004A 任意波形发生器
名称:信号发生器
品牌:鼎阳SIGLENT
型号:SDG8004A
简介:鼎阳SIGLENT SDG8004A 任意波形发生器主要特性2/4通道,最高输出频率4 GHz(10 GSa/s采样率)/ 5 GHz(12 GSa/s采样率)16-bit 垂直分辨率可输出最高2 GHz带宽的矢量信号支持蓝牙、OFDM、I...
鼎阳SIGLENT SDG8004A 任意波形发生器
2/4通道,最高输出频率4 GHz(10 GSa/s采样率)/ 5 GHz(12 GSa/s采样率)
16-bit 垂直分辨率
可输出最高2 GHz带宽的矢量信号
支持蓝牙、OFDM、IOT、LTE、WIFI信号波形输出
196 种内建任意波
SDG8004A系列支持2/4通道配置,具备16-bit垂直分辨率,提供更高的信号保真度。其最高输出频率达5 GHz,最高采样率可达12 GSa/s,确??泶藕诺木飞?。此外,该仪器采用TrueArb技术实现逐点输出,在100 Sa/s ~ 5 GSa/s的范围内保证波形细节的完整性,并大幅降低相位抖动。
SDG8004A系列每通道最大存储深度达4G样本点,即使在最高采样率下也能支持长达800 ms的波形回放。同时,该系列提供强大的多层级波形序列播放功能,包括:Segment、Sequence、Scenario,仪器内置196种任意波形,涵盖数学、工程、医疗电子、调制等领域,用户可根据需求直接调用或自定义编辑波形文件,从而快速适应各种测试任务。
SDG8004A支持AM、DSB-AM、FM、PM、FSK、ASK、PSK、PWM等模拟及数字调制功能。其矢量信号输出具备高达2 GHz调制带宽,在输出基带信号并采用外部调制器时,信号带宽可扩展至4 GHz,满足无线通信及射频测试的高标准需求。搭配SigIQPro上位机软件,还可拓展2ASK,4ASK,8ASK,BPSK,QPSK,8PSK,DBPSK,DQPSK,D8PSK,8QAM,16QAM,32QAM,64QAM,128QAM,256QAM,2FSK,4FSK,8FSK,16FSK,MSK,MultiTone 等多种调制类型的I/Q 数据生成。
SDG8004A不仅能够精准复现标准信号,还能够灵活模拟复杂的实际测试环境,生成包括噪声信号、多脉冲信号、多音信号、跳频信号、线性调频等特殊信号。其高带宽、高分辨率的信号发生能力,让工程师在设计和验证阶段就能使用高度逼真的测试信号,进一步提高产品的可靠性与抗干扰能力。
