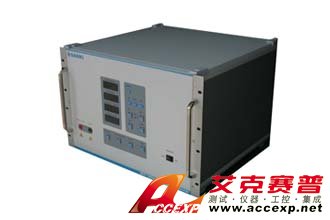

三基SKS-1206A振铃波发生器
名称：信号发生器
品牌：
型号：
简介：三基SKS-1206A振铃波发生器是一种典型的，由于电网和无功负荷的操作，以及电力线路绝缘闪络和故障，或者雷击在低压电缆中感应等原因所产生的瞬态振荡波。这是在高压，中压和低压电网中，以及控制和信号线路上所出现的一种很普遍的现象。三基SKS-...
申请服务
- 产品介绍
三基SKS-1206A振铃波发生器是一种典型的，由于电网和无功负荷的操作，以及电力线路绝缘闪络和故障，或者雷击在低压电缆中感应等原因所产生的瞬态振荡波。这是在高压，中压和低压电网中，以及控制和信号线路上所出现的一种很普遍的现象。三基SKS-1206A振铃波发生器模拟上述现象,进行低压电器的可靠性测试（如：测试剩余电流?；ざ下菲髟诘缤菪愿涸叵碌目刮笸芽坌允匝椋┑?。三基SKS-1206A振铃波发生器符合IEC（国际电工委员会）标准IEC61000-4-12（2006），此标准规定了电气和电子设备对震荡波抗扰度试验的实验等级和测量方法。三基SKS-1206A振铃波发生器目的是为在实验室评价用于家庭、商业、工业的电气和电子设备以及用于电力设施的设备而建立的抗扰度要求和共同准则。
|
设备型号
|
SKS-1206A
|
|
|
开路电压波
|
输出电压
|
250V～6000V ±10%
|
|
上升沿
|
0.5μs±30%
|
|
|
振荡频率
|
100KHz±10%
|
|
|
衰减率
|
0.4< PK2/PK1<parent.UploadError(lang[">1.1
0.4< PK3/PK2parent.UploadError(lang["><0.8
0.4< PK4/PK3parent.UploadError(lang["><0.8
|
|
|
短路电流波
|
上升沿
|
≤1μs
|
|
短路电流
|
500A±10%（12Ω）, 200A±10%(30Ω), 500A(6Ω)， 30A(200Ω)
|
|
|
相邻脉冲间隔时间
|
1s～99s
|
|
|
脉冲次数
|
1～9999次
|
|
|
输出方式
|
正，负，自动极性切换
|
|
|
输出阻抗
|
12Ω，30Ω，6Ω，200Ω
|
|
|
相位注入方式
|
异步或者同步（0º～360ºº）±10º
|
|
|
耦合去耦网络
|
可选配单相网络或三相网络
|
|
|
被试品容量
|
220V/10A, 380V/20A
|
|
