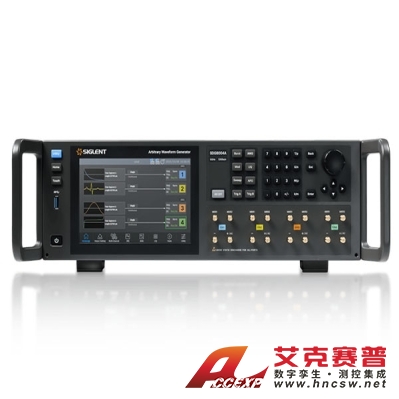

鼎阳SIGLENT SDG8002A 任意波形发生器
名称：信号发生器
品牌：鼎阳SIGLENT
型号：SDG8002A
简介：鼎阳SLGLENT SDG8002A 任意波形发生器，最大4个模拟输出通道，具备16-bit 垂直分辨率，最高12 GSa/s（内插）采样率，输出频率可达5 GHz，最大调制带宽可达2GHz。每通道最大4G样本点存储空间，无需牺牲信号带宽，...
申请服务
- 产品介绍
鼎阳SLGLENT SDG8002A 任意波形发生器，最大4个模拟输出通道，具备16-bit 垂直分辨率，最高12 GSa/s（内插）采样率，输出频率可达5 GHz，最大调制带宽可达2GHz。每通道最大4G样本点存储空间，无需牺牲信号带宽，提供更长的播放时间。配合SigIQPro还可提供蓝牙、WIFI、LTE等通讯信号波形输出。此外，鼎阳SLGLENT SDG8002A 任意波形发生器还提供高速串行码型信号输出，支持复杂的多层级序列波输出，双脉冲、多音以及线性调频的功能，满足通讯、工业和科研领域广泛的测试需求
主要特性
2/4通道，最高输出频率4 GHz（10 GSa/s采样率）/ 5 GHz（12 GSa/s采样率）
16-bit 垂直分辨率
可输出最高2 GHz带宽的矢量信号
支持蓝牙、OFDM、IOT、LTE、WIFI信号波形输出
196 种内建任意波
高频高精度，精准还原信号细节
鼎阳SLGLENT SDG8002A 任意波形发生器支持2/4通道配置，具备16-bit垂直分辨率，提供更高的信号保真度。其最高输出频率达5 GHz，最高采样率可达12 GSa/s，确?？泶藕诺木飞?。此外，该仪器采用TrueArb技术实现逐点输出，在100 Sa/s ~ 5 GSa/s的范围内保证波形细节的完整性，并大幅降低相位抖动。
强大的任意波形生成，灵活适配复杂测试
鼎阳SLGLENT SDG8002A 任意波形发生器每通道最大存储深度达4G样本点，即使在最高采样率下也能支持长达800 ms的波形回放。同时，该系列提供强大的多层级波形序列播放功能，包括：Segment、Sequence、Scenario，仪器内置196种任意波形，涵盖数学、工程、医疗电子、调制等领域，用户可根据需求直接调用或自定义编辑波形文件，从而快速适应各种测试任务。
调制与矢量信号生成能力，满足广泛行业需求
鼎阳SLGLENT SDG8002A 任意波形发生器支持AM、DSB-AM、FM、PM、FSK、ASK、PSK、PWM等模拟及数字调制功能。其矢量信号输出具备高达2 GHz调制带宽，在输出基带信号并采用外部调制器时，信号带宽可扩展至4 GHz，满足无线通信及射频测试的高标准需求。搭配SigIQPro上位机软件，还可拓展2ASK，4ASK，8ASK，BPSK，QPSK，8PSK，DBPSK，DQPSK，D8PSK，8QAM，16QAM，32QAM，64QAM，128QAM，256QAM，2FSK，4FSK，8FSK，16FSK，MSK，MultiTone 等多种调制类型的I/Q 数据生成。
噪声信号与多种特殊信号生成 ，助力专业测试
鼎阳SLGLENT SDG8002A 任意波形发生器不仅能够精准复现标准信号，还能够灵活模拟复杂的实际测试环境，生成包括噪声信号、多脉冲信号、多音信号、跳频信号、线性调频等特殊信号。其高带宽、高分辨率的信号发生能力，让工程师在设计和验证阶段就能使用高度逼真的测试信号，进一步提高产品的可靠性与抗干扰能力。
产品参数
最高输出频率：4 GHz@10 G采样率，5 GHz@12 G采样率
最高采样率：10 GSa/s（内插），可选配12 GSa/s（内插）
垂直分辨率：16-bit
任意波长度：2 Gpts，可选配4 Gpts
通道数：2, 4
显示：7 英寸彩色触摸显示屏
接口：标准：USB Host，USB Device，LAN，可?。篏PIB（USB-GPIB 适配器）
