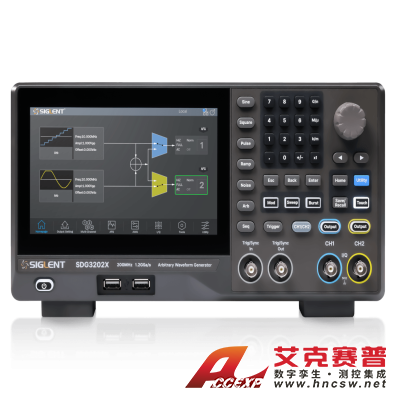

鼎阳SIGLENT SDG3162X 函数/任意波形发生器
名称：信号发生器
品牌：鼎阳SIGLENT
型号：SDG3162X
简介：鼎阳SIGLENT SDG3162X 函数/任意波形发生器主要特性双通道，最大输出频率200MHz，全频段1μHz分辨率1.2 GSa/s数-模转换器采样率，16-bit垂直分辨率逐点输出任意波，40Mpts波形存储器最高输出120Mbps...
申请服务
- 产品介绍

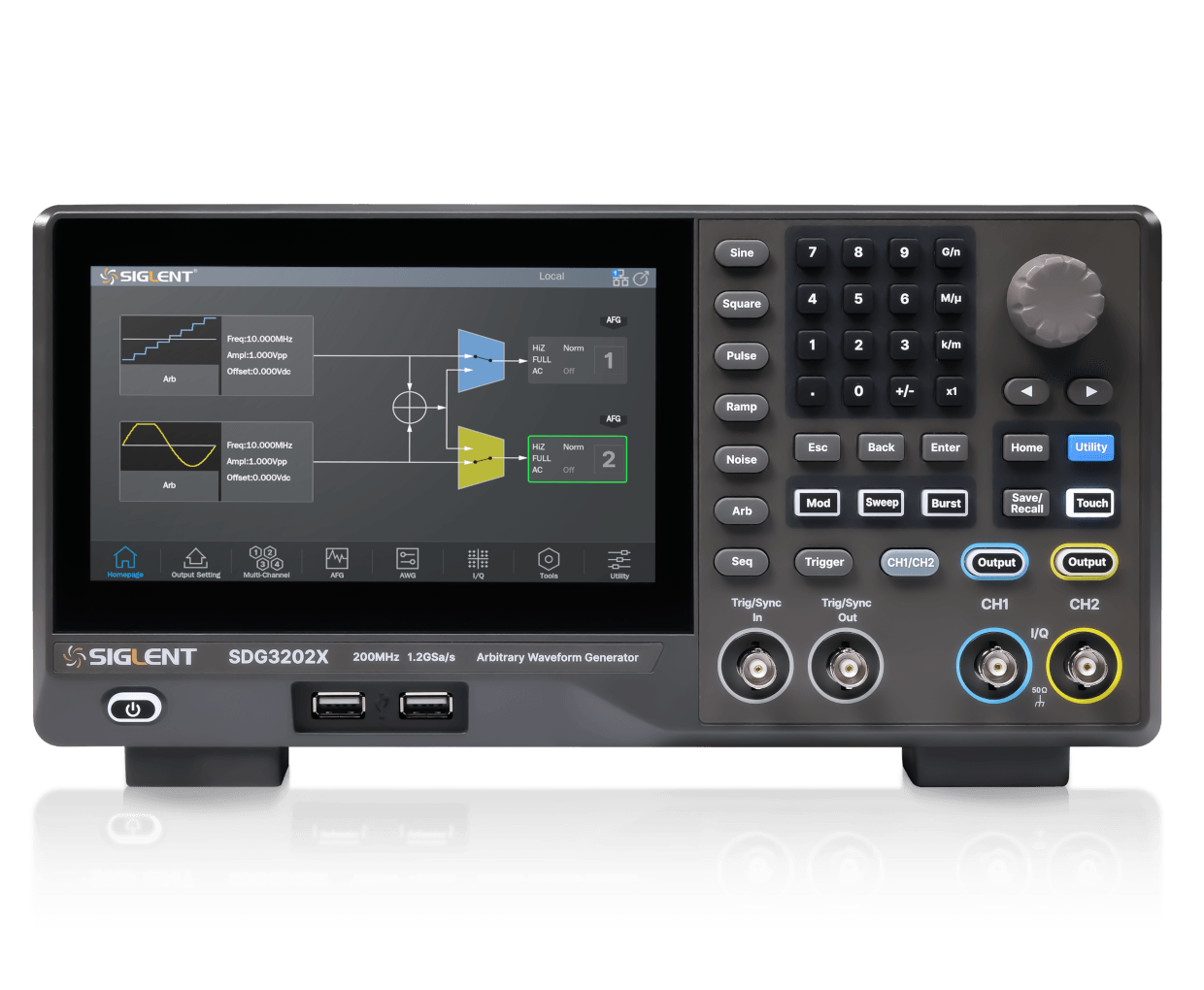

鼎阳SIGLENT SDG3162X 函数/任意波形发生器
主要特性
双通道，最大输出频率200MHz，全频段1μHz分辨率
1.2 GSa/s数-模转换器采样率，16-bit垂直分辨率
逐点输出任意波，40Mpts波形存储器
最高输出120Mbps的PRBS码型
支持双脉冲输出功能
可作为噪声发生器/谐波发生器/IQ信号发生器
7英寸1024×600高分辨率显示触摸屏
高保真信号生成，精准复现每一细节
SDG3162X采用创新的EasyPulse和TrueArb技术，重新定义了信号生成的精度标准。TrueArb技术支持逐点输出任意波形，采样率覆盖10mSa/s~600MSa/s，在确保波形细节完整的同时，实现抖动低至150ps、总谐波失真低于0.075%的高保真信号输出。
高精度脉冲生成，灵活调节边沿脉宽
EasyPulse技术则专为脉冲信号优化，可生成最小脉宽8ns、占空比极小、上升/下降沿快速且不受频率影响的脉冲波形，支持边沿和脉宽大范围精细调节，SDG3162X是生成高精度脉冲信号的理想设备。
40Mpts/ch任意波长度，完美复现信号
SDG3162X内置196种任意波形，40Mpts/ch大容量波形存储器可完整存储并高精度复现复杂信号细节，结合灵活的序列播放功能，轻松设置各段波形循环次数及波形播放顺序，满足多样化的测试需求。
灵活信号生成，覆盖复杂测试需求
SDG3162X支持120Mbps PRBS码型输出，并可在250~50MSymb/s符号速率范围内生成优异EVM性能的基带或中频IQ信号，及多种调制功能（AM/DSB-SC/FM/PM/FSK/ASK/PSK/PWM）。结合Sweep和Burst功能，SDG3162X轻松应对从科研教育到功率器件测试的全场景挑战。
双脉冲测试方案，助力半导体测试
双脉冲测试是半导体功率器件动态特性分析的关键方法，用于评估开关损耗、导通特性等核心参数。结合通道跟踪与相位同步技术，SDG3162X支持精确控制脉冲宽度与间隔，适配IGBT、SiC MOSFET等器件的多场景测试需求。通过USB/LAN远程控制及示波器联动功能，SDG3162X助力用户快速构建自动化测试系统，提升测试效率与数据可靠性。
智能交互体验，操作更高效便捷
SDG3162X配备7英寸触摸屏，支持直观的参数设置与信号查看，简化操作过程，并支持MATLAB、Python脚本导入及示波器联动进行自动校准。内置硬件高精度频率计，配备LAN、USB、GPIB等多种通信接口及内建WebServer，SDG3162X实现多设备级联同步与远程控制，全面提升测试效率与操作便捷性。
