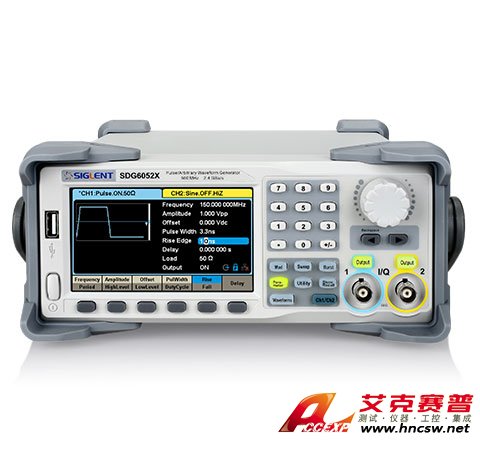

鼎阳SIGLENT SDG6032X脉冲/任意波形/信号发生器
名称：信号发生器
品牌：
型号：
简介：鼎阳SIGLENT SDG6032X脉冲/任意波形发生器规格参数 带宽 350 MHz 采样率 2.4 GSa/s（2X内插） 通道数 2 任意波长度 2 ~ 20 Mpts 垂直分辨率 16 bit 接口 标准 : U SB Host, ...
申请服务
- 产品介绍
鼎阳SIGLENT SDG6032X脉冲/任意波形/信号发生器规格参数 |
|
| 带宽 | 350 MHz |
| 采样率 | 2.4 GSa/s（2X内插） |
| 通道数 | 2 |
| 任意波长度 | 2 ~ 20 Mpts |
| 垂直分辨率 | 16 bit |
| 接口 | 标准 : U SB Host, USB Device, LAN |
| 选件 : GPIB (USB-GPIB 适配器 ) | |
| 调制功能 | AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM |
| 多种信号发生功能 | 连续波发生器、脉冲波发生器、函数/任意波形发生器、I/Q信号发生器、噪声发生器、PRBS码型发生器 |
| 信号频率 | 方波：1 μHz~120 MHz |
| 脉冲：1 μHz~150 MHz | |
| 任意波：1 μHz~50 MHz | |
| 其他功能 | Sweep 功能和 Burst 功能 |
| 谐波输出功能 | |
| 双通道波形合并功能 | |
| 通道间耦合、复制和跟踪功能 | |
| 显示 | 4.3 英寸触摸显示屏 , 480 x 272 x RGB |
鼎阳SIGLENT SDG6032X脉冲/任意波形/信号发生器，多合一信号发生器
·连续波形发生器——最高频率可达500 MHz
·脉冲信号发生器——最快上升/下降时间可达1 ns，低抖动，脉宽和沿精细可调
·函数/任意波形发生器——6种标准波形以及高达190多种内置任意波形
·IQ信号发生器——支持基带和中频IQ信号
·PRBS码型发生器——支持比特率和沿可调的PRBS信号
·噪声信号发生器——可输出带宽可调高斯白噪声
创新的EasyPulse技术
DDS方法输出方波/脉冲时,如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。鼎阳SIGLENT SDG6032X脉冲/任意波形/信号发生器采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：
·脉冲频率最高可达150 MHz
·上升/下降时间分别可设置，最快可达1 ns
·脉宽精细可调，最小可达3.2 ns
·占空比低至0.001%
·低抖动
TrueArb波形技术
鼎阳SIGLENT SDG6032X脉冲/任意波形/信号发生器使用了创新的TrueArb技术，可克服DDS技术产生的抖动和失真。因为TrueArb采用逐点输出技术，不会遗漏任何波形信息。同时还具体以下优势：
·20 Mpts的波形长度，波形细节更精细
·16 bit的垂直分辨率，信号保真度更高
·配合标配的EasyWave上位机软件，可生成和输出客户所需要的信号

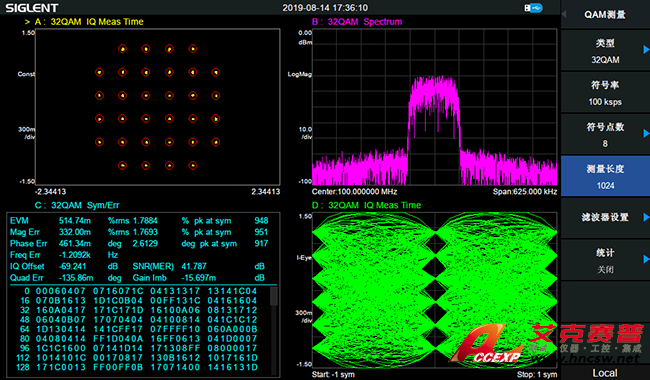

矢量信号源
鼎阳SIGLENT SDG6032X脉冲/任意波形/信号发生器可生成常用的ASK,FSK,PSK,QAM等调制类型的IQ信号?？梢宰魑?，或直接产生正交调制后的中频信号。
·载波频率可达500 MHz
·符号率最大37.5 MSymb/s
·配套的EasyIQ上位机软件可生成多种IQ调制类型
PRBS信号源
·鼎阳SIGLENT SDG6032X脉冲/任意波形/信号发生器可提供PRBS3~PRBS32多种码型输出
·可预设多种逻辑电平如：TTL，LVCMOS，LVPECL，LVDS等
·最高速率可达300 Mbps
·上升和下降时间可调
