鼎阳SIGLENT SDG6052X-E函数/任意波形/信号发生器
名称：信号发生器
品牌：鼎阳SIGLENT
型号：SDG6052X-E
简介：鼎阳SIGLENT SDG6052X-E函数/任意波形/信号发生器规格参数 带宽 500 MHz 采样率 2.4 GSa/s（2X内插） 通道数 2 任意波长度 2 ~ 8 Mpts 垂...
申请服务
- 产品介绍
鼎阳SIGLENT SDG6052X-E函数/任意波形/信号发生器规格参数 | |
| 带宽 | 500 MHz |
| 采样率 | 2.4 GSa/s（2X内插） |
| 通道数 | 2 |
| 任意波长度 | 2 ~ 8 Mpts |
| 垂直分辨率 | 16 bit |
| 接口 | 标准 : U SB Host, USB Device, LAN |
| 选件 : GPIB (USB-GPIB 适配器 ) | |
| 显示 | 4.3 英寸触摸显示屏 , 480 x 272 x RGB |
| 调制功能 | AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM |
| 多种信号发生功能 | 连续波发生器、脉冲波发生器、函数/任意波形发生器、噪声发生器 |
| 前端?；?/td> | 过压、过流、短路 |
| 信号频率 | 方波：1 μHz~120 MHz |
| 脉冲：1 μHz~120 MHz | |
| 任意波：1 μHz~50 MHz | |
| 其他功能 | Sweep 功能和 Burst 功能 |
| 谐波输出功能 | |
| 双通道波形合并功能 | |
| 通道间耦合、复制和跟踪功能 | |
| 196种内建任意波 | |
鼎阳SIGLENT SDG6052X-E函数/任意波形/信号发生器，多合一信号发生器
·连续波形发生器——最高频率可达500 MHz
·脉冲信号发生器——最快上升/下降时间可达1 ns，低抖动，脉宽和沿精细可调
·函数/任意波形发生器——6种标准波形以及高达190多种内置任意波形
·IQ信号发生器——支持基带和中频IQ信号
·PRBS码型发生器——支持比特率和沿可调的PRBS信号
·噪声信号发生器——可输出带宽可调高斯白噪声

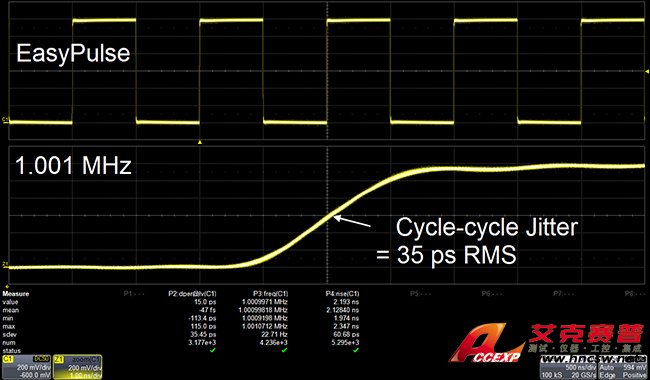

创新的EasyPulse技术
DDS方法输出方波/脉冲时,如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。鼎阳SIGLENT SDG6052X-E函数/任意波形/信号发生器采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：
·脉冲频率最高可达120 MHz
·上升/下降时间分别可设置，最快可达2 ns
·脉宽精细可调，最小可达3.2 ns
·占空比低至0.001%
·低抖动

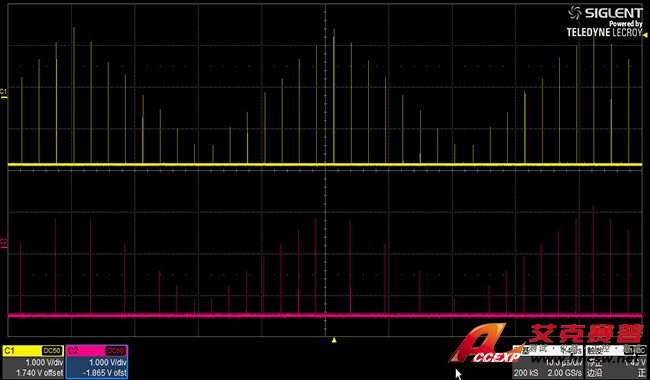

TrueArb波形技术
鼎阳SIGLENT SDG6052X-E函数/任意波形/信号发生器使用了创新的TrueArb技术，可克服DDS技术产生的抖动和失真。因为TrueArb采用逐点输出技术，不会遗漏任何波形信息。同时还具体以下优势：
·8 Mpts的波形长度，波形细节更精细
·16 bit的垂直分辨率，信号保真度更高
·配合标配的EasyWave上位机软件，可生成和输出客户所需要的信号

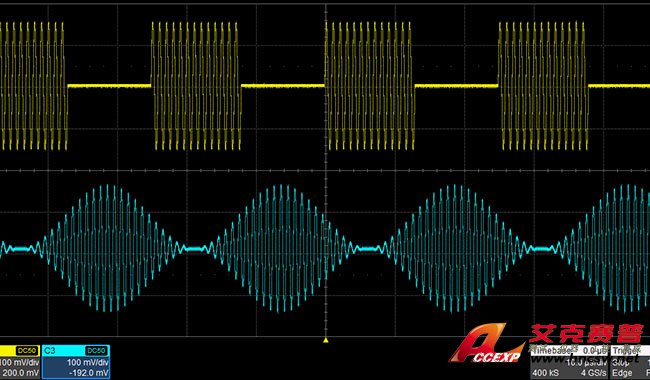

复杂信号生成能力
鼎阳SIGLENT SDG6052X-E函数/任意波形/信号发生器具有强大的波形生成能力?？梢酝瓿筛髦中藕诺髦?，波形扫描，猝发输出以及信号合成。支持内部、外部和手动等触发源。
·支持AM,FM,PM,FSK,ASK,PSK,DSB-AM及PWM等多种信号调制
·支持线性和对数的扫频方式
·支持”N循环“和“门控”脉冲串猝发方式
·支持两通道波形的合并输出?？傻釉肷?、调制信号、扫频信号、Burst信号以及任意波形
·谐波功能可以模拟信号的合成过程
