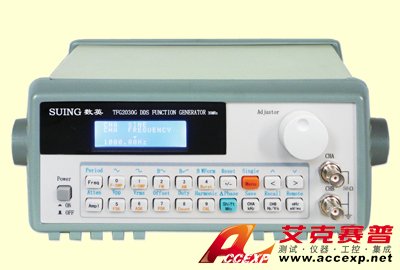

数英TFG2000G DDS函数 信号发生器
名称：信号发生器
品牌：
型号：
简介：数英TFG2000G DDS函数 信号发生器主要功能特性： 采用先进的直接数字合成（DDS）技术，双路独立输出 使用晶体振荡基准，频率精度高，分辨力高 液晶显示，中文菜单，操作方便 具有FM、AM、FSK、ASK、PSK多种调制功能 具有频...
申请服务
- 产品介绍
数英TFG2000G DDS函数 信号发生器主要功能特性：
采用先进的直接数字合成（DDS）技术，双路独立输出
使用晶体振荡基准，频率精度高，分辨力高
液晶显示，中文菜单，操作方便
具有FM、AM、FSK、ASK、PSK多种调制功能
具有频率扫描、幅度扫描、脉冲串输出功能
数据存储与重现
可选配100MHz频率计数器
可选配GPIB接口，RS232接口，USB接口, RS485接口
机械特性：254mm×115mm×336mm；3.6kg
数英TFG2000G DDS函数 信号发生器主要技术指标：
| 品型号 | TFG2006G | TFG2015G | TFG2020G | TFG2030G | TFG2040G |
|
频率范围 (正弦波) |
40μHz～6MHz | 40μHz～15MHz | 40μHz～20MHz | 40μHz～30MHz | 40μHz～40MHz |
波形
波形种类：正弦波，方波，脉冲波，直流
波形长度：3～16k点
振幅度分辨力：10位（包括符号）
采样率：180 MSa/s
频率特性
正弦波：40MHz ～40MHz 分辨力：40MHz
40μHz ～1kHz 分辨力：40μHz
方波脉冲波：40MHz～5MHz
准确度：±50ppm±40MHz (18℃～28℃)
正弦波频谱纯度
谐波失真（1Vpp）：-50dBc～-30dBc
总谐波失真（20Vpp）：< 0.5％（DC～20kHz）
方波脉冲波特性：
上升/下降时间<20ns
过冲：<5%
脉冲波占空比：0.1％～99.9％
脉冲宽度：50ns～5s
输出特性
幅度（高阻负载）
范围：2mVpp ～20Vpp
分辨力：2mVpp ～20mVpp
准确度（1kHz，＞50mVrms，自动量程）：±设置值的1％± 2mVrms
平坦度 (相对于的1kHz的正弦波,1Vpp) ：±（5％～15％）
偏移（高阻负载,0dB量程）：
范围：±10V 分辨力：20mV
准确度：±设置值的1％± 20mV
输出阻抗：50Ω（典型值）
输出?；ぃ汗叵拗频缌?，故障排除后自动恢复输出
扫描特性
类型：线性频率扫描，线性幅度扫描
起始频率/停止频率：40MHz～40MHz
扫描步进时间：10ms～60s
通道B特性
波形
波形种类：正弦波，方波，三角波，锯齿波，阶梯波等32种波形
波形长度：10～1k点
幅分辨力：8 位（包括符号）
采样速率：10 MSa/s
频率特性
正弦波：40MHz～1MHz
准确度：±50ppm±40MHz (18℃～28℃)
输出特性
幅度（高阻负载）：20mVpp～20Vpp
准确度（1kHz，＞50mVrms）：±设置值的1％± 10mVrms
脉冲串
脉冲串计数：1～65000
触发频率：40MHz～500kHz
谐波特性 ：（B通道为A通道的谐波）
谐波次数: 0.1～250.0次（40MHz～1MHz）
AB通道相位差: 0～360 º（10Hz～100kHz）
分辨力：2 º
