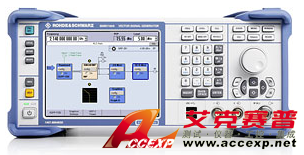

R&S SMBV 100A 矢量信号发生器
名称：信号发生器
品牌：
型号：
简介：RS SMB 100A 矢量信号发生器提供出色的射频性能和非常高的输出电平，并且设置时间非常短。同时，RS SMBV100A 可配备内部基带信号发生器，生成满足多种数字标准（例如 WiMAX、HSPA+、LTE）的信号。9 kHz 至 6 ...
申请服务
- 产品介绍
R&S SMBV 100A 矢量信号发生器提供出色的射频性能和非常高的输出电平，并且设置时间非常短。同时，R&S SMBV100A 可配备内部基带信号发生器，生成满足多种数字标准（例如 WiMAX™、HSPA+、LTE）的信号。9 kHz 至 6 GHz 宽频段范围可覆盖所有数字调制的重要频段。
R&S SMBV 100A主要特点
• 9 kHz 至 3.2 GHz/6 GHz，频段可选
• 基带发生器选件配备了实时编码器和任意波形发生器，极大的提高了灵活性
• 只有 ARB 功能的基带信号发生器——节省成本的方案
• 支持 3GPP LTE FDD/TDD、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、TD-SCDMA、WiMAX™ 及其它所有重要的数字标准。
• I/Q 调制器射频带宽高达 528 MHz
• 针对高产量进行了优化
• 适用于航空航天和国防领域
• 简单的维护理念，低拥有成本
能满足未来的应用需求
• 硬件设计能满足未来应用需求
• 射频部分的输出电平高达 6GHz
• 内部信号源可生成的射频信号带宽高达 160MHz 的信号
• I/Q 调制器的最大射频带宽超过 500MHz
• 软件升级使仪表功能保持最新
仪器概述
I/Q 调制器的频率响应带宽超过 500MHz
利用基带信号发生器选件可定制内部生成信号
• 具有实时功能的基带编码器，可直接生成信号
• 集成 ARB 功能，可回放预先计算的波形
• 可提供不同带宽的只具备ARB功能的型号
• 使用选件 R&S®SMBV-B55 时，存储深度高达 256Msample，可生成长测试序列
版本 选件 基带信号发生器 射频带宽
1 R&S®SMBV-B10 具有实时功能的基带信号编码器和ARB功能 120MHz
2 R&S®SMB-B50 只具有 ARB 功能（32 Msample或 256 Msample） 120MHz
3 R&S®SMB-B51 只具有 ARB 功能（32 Msample或 256 Msample） 60MHz
R&S SMB 100A支持所有重要的最新技术数字标准
• 使用方便的图形用户界面，简洁的信号配置方式
• 2G/3G/LTE 移动无线标准
• 无线标准，包括移动WiMAX™ 和 WLAN IEEE 802.11n
R&S®SMBV100A 的图形化用户界面中显示了各种内部可用的数字标准（选配）
图形显示数字标准的设置，例如 EUTRA/LTE
高性能射频满足各种领域的应用
• 出色的相位噪声，确保数字信号保持较低的 EVM
• 高输出电平，可补偿测试/系统设置中的损耗
• 建立时间短，测量速度更快
• 模拟调制功能可用于基础测量
使用内部 OCXO 测量 SSB 相位噪声（R&S®SMBV-B1H 选件）
最大输出功率对频率的测量曲线
I/Q 模式下测量电平设定时间柱状图
灵活的信号处理和基带连接性
• CW 干扰和 AWGN 模拟
• 模拟基带输出
• 支持 R&S®EX-IQ-Box 数字信号接口适配器和 R&S®IQR I/Q 数据记录仪
LTE 信号和 AWGN 叠加
简单的维护理念，低拥有成本
• 快速现场维修
• 长校准间隔 (3年)，维护成本最小化
• 简单的?？榛杓?，缩短了维修时间
全面性与专业性并举
• 针对高产量进行了优化
º 多段波形模式，实现了测试序列的快速切换
º 可排序的任意波形，具有极大的灵活性
º 很高的电平可重复性，确保了测试条件的稳定性
多段波形的概念
电平可重复性
• 适用于航空航天和国防领域
º 功能全面，可生成未调制的和复杂调制的脉冲
º 可耦合多台仪器，以生成相位相干射频信号
