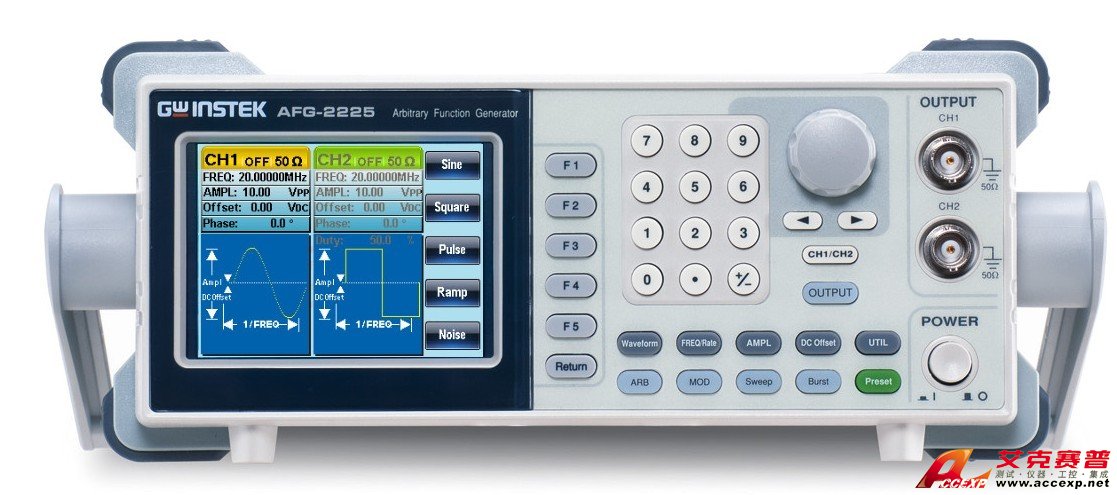

台湾固纬 AFG-2225 双通道DDS函数信号发生器
名称：信号发生器
品牌：
型号：
简介：台湾固纬 AFG-2225 双通道DDS函数信号发生器内置标准波形：正弦波、方波、三角波、噪声波和任意波，，频率范围从0.1Hz~5/12/25MHz全数字合成信号，超高分辨率为0.1Hz。全数字操作设计与旋钮微调功能，是业内超高性价比的精...
申请服务
- 产品介绍
台湾固纬 AFG-2225 双通道DDS函数信号发生器内置标准波形：正弦波、方波、三角波、噪声波和任意波，，频率范围从0.1Hz~5/12/25MHz全数字合成信号，超高分辨率为0.1Hz。全数字操作设计与旋钮微调功能，是业内超高性价比的精品。配备PC任意波形编辑软件，可以通过USB Device接口，用于远程控制和波形编辑。
固纬 AFG-2225 双通道DDS函数信号发生器特点 （AFG-2125,AFG-2112,AFG-2105,AFG-2025,AFG-2012,AFG-2005）
* 0.1Hz~5/12/25MHz全数字合成信号，0.1Hz分辨率
* 内置标准波形：正弦波、方波、三角波、噪声波和任意波
* 20MSa/s采样率、10位垂直分辨率、4k点记录长度的任意波形编辑功能
* 1%~99%方波占空比调整
* 全数字操作设计与旋钮微调功能
* 3.5’’三色 LCD屏幕，同时显示幅值、直流偏压和其它按键设置信息
* AM/FM/FSK调变信号，扫描和计频功能(仅AFG-2100系列)
* USB Device接口，用于远程控制和波形编辑
* 配备PC任意波形编辑软件。
台湾固纬 AFG-2000系列其他 双通道DDS函数信号发生器基本参数
固纬 AFG-2225 双通道DDS函数信号发生器特点 （AFG-2125,AFG-2112,AFG-2105,AFG-2025,AFG-2012,AFG-2005）
* 0.1Hz~5/12/25MHz全数字合成信号，0.1Hz分辨率
* 内置标准波形：正弦波、方波、三角波、噪声波和任意波
* 20MSa/s采样率、10位垂直分辨率、4k点记录长度的任意波形编辑功能
* 1%~99%方波占空比调整
* 全数字操作设计与旋钮微调功能
* 3.5’’三色 LCD屏幕，同时显示幅值、直流偏压和其它按键设置信息
* AM/FM/FSK调变信号，扫描和计频功能(仅AFG-2100系列)
* USB Device接口，用于远程控制和波形编辑
* 配备PC任意波形编辑软件。
| AFG-2225 | CH1 | CH2 | ||
| 波形 | 正弦波，方波，斜波，脉冲波，噪声波，任意波 | |||
| 任意波功能 | ||||
| 采样率 | 120 MSa/s | |||
| 重建率 | 60 MHz | |||
| 波形长度 | 4k 点 | |||
| 垂直分辨率 | 10 位 | |||
| 记录长度 | 4k 点 | |||
| 频率特性 | ||||
| 范围 | 正弦波，方波 | 1uHz~25MHz | ||
| 斜波 | 1uHz~1MHz | |||
| 分辨率 | 1uHz | |||
| 精确度 | 稳定度 | ±20 ppm | ||
| 老化率 | ±1 ppm/年 | |||
| 误差容忍 | ≤1 mHz | |||
| 输出特性 | ||||
| 幅值 | 范围 | 1mVpp ~ 10 Vpp (接50Ω负载) | ||
| 2mVpp ~ 20 Vpp (开路) | ||||
| 1mVpp ~ 5 Vpp (接50Ω负载) 20MHz ~ 25MHz | ||||
| 2mVpp ~ 10 Vpp (开路) 20MHz ~ 25MHz | ||||
| 精确度 | 设定值的±2% ±1 mVpp ( 1 kHz) | |||
| 分辨率 | 1mV 或 3 位 | |||
| 平坦度 | ±1% (0.1dB) ≤100kHz | |||
| ±3% (0.3 dB) ≤5MHz | ||||
| ±5% (0.4 dB) ≤12MHz | ||||
| ±10%(0.9dB) ≤25MHz | ||||
| (1kHz正弦波) | ||||
| 单位 | Vpp, Vrms, dBm | |||
| 直流偏移 | 范围 | ±5 Vpk ac +dc (接50Ω负载) | ||
| ±10Vpk ac +dc (开路) | ||||
| ±2.5 Vpk ac +dc (接50Ω负载) 20MHz ~ 25MHz | ||||
| ±5Vpk ac +dc (开路) 20MHz ~ 25MHz | ||||
| 精确度 | 设定值的2% + 10mV+ 幅值的0.5% | |||
| 波形输出 | 阻抗 | 50Ω 典型值 (固定) | ||
| > 10MΩ (输出关闭) | ||||
| ?；?/td> | 短路?；?，过载继电器自动禁止输出 | |||
| 正弦波特性 | ||||
| 谐波失真 | ≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp | |||
| ≤-50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp | ||||
| ≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp | ||||
| ≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp | ||||
| 方波特性 | ||||
| 上升/下降时间 | 最大输出时，≤25ns at (接 50 Ω 负载) | |||
| 过激信号 | 5% | |||
| 不对称性 | 周期的1% +5 ns | |||
| 可调占空比 | 1.0% ~ 99.0% ≤100kHz | |||
| 10% ~ 90% ≤ 1MHz | ||||
| 50% ≤ 25MHz | ||||
| 斜波特性 | ||||
| 线性度 | < 峰值输出的0.1% | |||
| 可调对称性 | 0% ~ 100% (0.1% 的分辨率) | |||
| 脉冲波特性 | ||||
| 周期 | 40ns~2000s | |||
| 脉宽 | 20ns~1999.9s | |||
| 过激信号 | <5% | |||
| 抖动率 | 20ppm +10ns | |||
| AM 调制 | ||||
| 载波 | 正弦波，方波，斜波，脉冲波，任意波 | 正弦波，方波，斜波，脉冲波，任意波 | ||
| 调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | ||
| 调制频率 | 2mHz ~ to 20kHz (内部) | 2mHz ~ to 20kHz (内部) | ||
| DC ~ 20kHz (外部) | DC ~ to 20kHz (外部) | |||
| 调制深度 | 0% ~ to 120.0% | 0% ~ to 120.0% | ||
| 调制源 | 内部 / 外部 | 内部 / 外部 | ||
| FM 调制 | ||||
| 载波 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | ||
| 调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | ||
| 调制频率 | 2mHz ~ 20kHz (内部) | 2mHz ~ 20kHz (内部) | ||
| DC ~ 20kHz (外部) | DC ~ 20kHz (外部) | |||
| 峰值频偏 | DC ~ 最大频率 | DC ~ 最大频率 | ||
| 调制源 | 内部/ 外部 | 内部/ 外部 | ||
| 扫频 | ||||
| 波形 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | ||
| 类型 | 线性或对数 | 线性或对数 | ||
| 起始/停止 频率 | 1uHz ~ 最大频率 | 1uHz ~ 最大频率 | ||
| 扫频时间 | 1ms ~ 500s | 1ms ~ 500s | ||
| 扫频源 | 内部/ 外部/手动 | 内部 / 外部/手动 | ||
| FSK | ||||
| 载波 | 正弦波，方波，斜波，脉冲波 | 正弦波，方波，斜波，脉冲波 | ||
| 调制波 | 50% 方波占空比 | 50% 方波占空比 | ||
| 调制速率 | 2mHz ~ 100 kHz (内部) | 2mHz ~ 100 kHz (内部) | ||
| DC ~ 100 kHz(外部) | DC ~ 100 kHz(外部) | |||
| 频率范围 | 1uHz ~ 最大频率 | 1uHz ~ 最大频率 | ||
| 调制源 | 内部 / 外部 | 内部 / 外部 | ||
| PM | ||||
| 载波 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | ||
| 调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | ||
| 调制频率 | 2mHz ~ 20kHz (内部) | 2mHz ~ 20kHz (内部) | ||
| DC ~ 20kHz (外部) | DC ~ 20kHz (外部) | |||
| 相位偏移 | 0˚ ~ 360˚ | 0˚ ~ 360˚ | ||
| 调制源 | 内部/ 外部 | 内部 / 外部 | ||
| SUM | ||||
| 载波 | 正弦波，方波，斜波，脉冲波，噪声波 | 正弦波，方波，斜波，脉冲波，噪声波 | ||
| 调制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | ||
| 调制频率 | 2mHz ~ 20kHz (内部) | 2mHz ~ 20kHz (内部) | ||
| DC ~ 20kHz (外部) | DC ~ 20kHz (外部) | |||
| SUM 深度 | 0% ~ 100.0% | 0% ~ 100.0% | ||
| 调制源 | 内部/ 外部 | 内部 / 外部 | ||
| 外部触发输入 | ||||
| 类型 | 用于 FSK, Burst, Sweep | |||
| 输入电平 | TTL 兼容 | |||
| 边沿 | 上升或下降（可?。?/td> | |||
| 脉冲宽度 | >100ns | |||
| 输入阻抗 | 10kΩ，直流耦合 | |||
| 外部调制输入 | ||||
| 类型 | 用于 AM, FM, PM, SUM | |||
| 电压范围 | ±5V 满刻度 | |||
| 输入阻抗 | 10kΩ | |||
| 频率 | DC ~ 20kHz | |||
| 触发输出 | ||||
| 类型 | 用于 Burst, 扫频, Arb | |||
| 电平 | TTL 兼容 50Ω | |||
| 脉宽 | >450ns | |||
| 最大速率 | 1MHz | |||
| 扇出数 | ≥4 TTL 负载 | |||
| I阻抗 | 50Ω 典型 | |||
| 双通道功能 | ||||
| 相位 | -180˚ ~180˚ | -180˚ ~ 180˚ | ||
| 同步相位 | 同步相位 | |||
| 跟踪 | CH2=CH1 | CH1=CH2 | ||
| 耦合 | 频率（比或差） | 频率（比或差） | ||
| 幅值&直流偏移 | 幅值&直流偏移 | |||
| DSO连接 | √ | √ | ||
| Burst | ||||
| 波形 | 正弦波, 方波, 斜波 | 正弦波, 方波, 斜波 | ||
| 频率 | 1uHz~25MHz | 1uHz~25MHz | ||
| Burst 计数 | 1 ~ 65535 周期或无限 | 1 ~ 65535 周期或无限 | ||
| 开始/停止相位 | -360 ~ +360 | -360 ~ +360 | ||
| 内部周期 | 1ms ~ 500s | 1ms ~ 500s | ||
| 门控源 | 外部触发 | 外部触发 | ||
| 触发源 | 单, 外部或内部速率 | 单, 外部或内部速率 | ||
| 触发延时 | N-Cycle, 无限 | 0s ~ 655350ns | 0s ~ 655350ns | |
| 计频器 | ||||
| 范围 | 5Hz ~ 150MHz | |||
| 精确度 | 时基精确度±1count | |||
| 时基 | ±20ppm (23˚C ±5˚C) 热机30分钟后 | |||
| 分辨率 | 最大分辨率为: | |||
| 100nHz 对于 1Hz, 0.1Hz 对于 100MHz. | ||||
| 输入阻抗 | 1kΩ/1pf | |||
| 灵敏度 | 35mVrms ~ 30Vms (5Hz ~ 150MHz) | |||
| 保存/调取 | ||||
| 10组设置存储 | ||||
| 接口 | ||||
| USB (Host & Device) | ||||
| 显示 | ||||
| 3.5”TFT LCD | ||||
| 一般规格 | ||||
| 电源 | AC100~240V, 50~60Hz | |||
| 功耗 | 25 W (最大) | |||
| 操作环境 | 本说明书规格温度范围: 18 ~ 28˚C | |||
| 工作温度 : | ||||
| 0 ~ 40˚C | ||||
| 相对湿度: | ||||
| ＜ 80%, 0 ~ 40˚C | ||||
| 安装类别： CAT II | ||||
| 操作海拔 | 2000 米 | |||
| 存储温度 | -10~70˚C, Humidity: ≤70% | |||
| 尺寸 (WxHxD) | 266(W) x 107(H) x 293(D) mm | |||
| 重量 | 约 2.5kg | |||
| 附件 | GTL-101× 2 | |||
| 快速入门指南 ×1 | ||||
| CD (用户手册+ 软件) ×1 | ||||
| 电源线×1 | ||||
台湾固纬 AFG-2000系列其他 双通道DDS函数信号发生器基本参数
|
|
AFG-2105 | AFG-2112 | AFG-2125 | AFG-2005 | AFG-2012 | AFG-2025 | |
| 波形 | 正弦波/方波/三角波 | ||||||
| 任意波功能 | 采样率 | 20MSa/s | |||||
| 重建率 | 10MHz | ||||||
| 记录长度 | 4k点 | ||||||
| 垂直分辨率 | 10位 | ||||||
| 频率特性 | 范围 正弦波/方波 | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz |
| 三角波/锯齿波 | 1MHz | ||||||
| 分辨率 | 0.1Hz | ||||||
| 稳定度 | ±20ppm | ||||||
| 老化率 | ±1ppm/year | ||||||
| 误差容忍 | ＜10mHz | ||||||
| 输出特性 | 幅值 范围 | ≤20MHz：1mVpp~10Vpp (接50Ω)；2mVpp~20Vpp (开路) | |||||
| ≤25MHz：1mVpp~5Vpp (接50Ω)；2mVpp~10Vpp (开路) | |||||||
| 精确度 | 设定值的±1%±1mVpp；(1kHz, ＞10mVpp) | ||||||
| 分辨率 | 0.1mV或3位 | ||||||
| 平坦度 | ±1% (0.1dB)≤100kHz；±3% (0.3dB)≤5MHz；±5% (0.4dB)≤12MHz； | ||||||
| ±20% (2dB)≤20MHz；±5% (0.4dB)≤25MHz ；(正弦波1kHz) | |||||||
| 单位 | Vpp，Vrms，dBm | ||||||
| 直流偏移 范围 | ±5Vpk ac+dc (接50Ω)；±10Vpk ac+dc (开路) | ||||||
| 精确度 |
设定值的1%+2mV+幅值的0.5%
|
||||||
