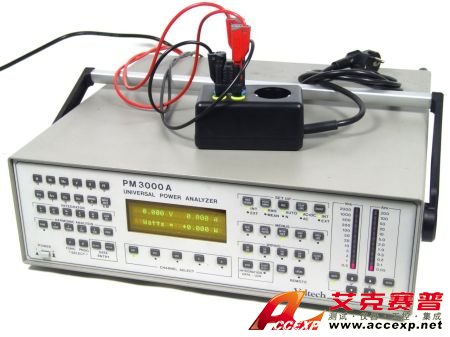

    ACCEXP PM3000A 三相功率分析仪

    名称:电能质量测试仪

    品牌:

    型号:

    简介:ACCEXP PM3000A 三相功率分析仪为逆变器生产企业必备的测试仪器,符合国际能源之星IEC62301标准测试和低功耗标准测试,并且是唯一符合IEC61000-3-2实验室测试标准的仪器。 ACCEXP PM3000A 三相功率分析仪...

    • 产品介绍

    ACCEXP PM3000A  三相功率分析仪为逆变器生产企业必备的测试仪器,符合国际能源之星IEC62301标准测试和低功耗标准测试,并且是唯一符合IEC61000-3-2实验室测试标准的仪器。
    ACCEXP PM3000A  三相功率分析仪已经在全球数千个科技领先机构得到了广泛应用,并得到了客户的一致认可。该仪器能具有非常人性化操作面板,并能在1MHZ的带宽下提供0.05%的测量精度。

    1电压(V)
    量程(自动/手动) (12 量程1-2-5 顺序) 0.5V~ 2000Vpk (1400V rms)
    显示范围 0.001 ~ 99999
    测量模式 真有效值及平均值
    波峰因素 可达 20
    频率范围 DC 及0.5Hz~ 1MHz
    精度(23 ± 5C) DC & 45 to 450Hz: ±0.05% 读值 ±0.05% 量程 ± 20mV
    (0.2V - 1000Vrms)0.5 to 500kHz: ±0.1% 读值 ±0.05% 量程±0.02%/kHz ±20mV
    共模电压干扰 1000Vrms 60Hz: < 20mV
    100Vrms 100kHz: < 1V
    最大输入 持续性 1500Vpk
    1 秒钟 : 5000Vpk
    输入 阻抗 1 M// 100pF (所有量程)

    2电流(A)
    量程 (自动/手动) 内部分流器: 0.05A~200Apk (30A rms)
    (12 量程 1-2-5 顺序) 外部分流器: 6.25mV ~ 2.5Vpk (1.5Vrms)
    显示范围 内部分流器: 0.00001 ~ 99999
    外部分流器: 0.8uA/mV ~ 8000A/mV
    测量模式 真有效值及平均值
    波峰因素 可达20
    频率范围 DC 及 0.5Hz ~1M Hz
    精度 DC: ±0.05% 读值 ±0.05% 量程 ± 9mA
    (23° ± 5°C) 45 to 450Hz: ±0.05% 读值 ±0.05% 量程 ± 1mA
    (80mA to 30Arms) 0.5 to 500kHz: ±0.1% 读值 ±0.05% 量程±0.08%/kHz ±1mA
    共模电压干扰1000Vrms 60Hz: < 2mA rms
    100Vrms 100kHz: < 50mA rms
    最大输入 持续性: 30A rms (需外接保险丝或电流转换器)
    1 秒钟: 1000Apk
    输入 阻抗 内部分流器: 3.5m (所有量程)
    外部分流器: 20K// 10pF (所有量程)

    3功率(W)
    量程 (自动/手动) 25mW ~ 400kWpk
    (144 量程相对於 电压及电流) (显示范围可达 100,000MW)
    精度(23±5C, 正弦波) 45 to 450Hz: A rms x V V rms x A  (0.06/PF)%1mW
    0.5 to 500kHz: A rms x V V rms x A  (0.1/PF)% 1mW
    极性 + 表示正功率流向
    - 表示负功率流向

    4视在功率(VA)
    量程(自动/手动) 25mVA ~ 400kVApk
    (144 量程, 相对於 电压及电流) (显示范围可达 100,000MVA)
    精度(23±5C, 正弦波) 45 to 450Hz: A rms x V V rms x A  (0.06/PF)%1mVA
    0.5 to 500kHz: A rms x V V rms x A  (0.1/PF)% 1mVA

    5乏功率(VAR)
    量程 (自动/手动) 25mVAr ~400kVArpk
    (144 量程相对於电压及电流) (显示范围可达100,000MVAr)
    精度精度(23±5C, 正弦波) 45 to 450Hz: A rms x V V rms x A [0.06/(1-F2)0.5] 1mVAr
    0.5 to 500kHz: A rms x V V rms x A [0.1/(1-PF2)0.5] 1mVAr
    极性 + 表示电感性负载
    - 表示电容性负载

    6功率因素(PF)
    量程 0.000 ~±1.000
    精度 (23 ± 5C) ±0.002 ±(0.001*PF)/kHz
    极性 + 表示领先之PF
    - 表示落后之PF

    7波峰因素(CF)
    量程 1.000 ~ 19.999
    基本精度(23 ± 5C) 电压波峰因素:  0.1% 读值 (0.05/量程)  0.02
    电流波峰因素:  0.1% 读值 (0.01/量程)  0.01

    8浪涌电流
    量程 0.1A ~200Apk (显示范围可达20MA)
    精度 (23 ± 5C) 所选量程的2%
    取样周期 1相 2 线: 3.6 微秒
    1相 3 线/3相 3 线: 6.8 微秒
    3相 4 线: 10 微秒

    9阻抗
    量程 0.0001~ 9.999 M
    精度 (23 ± 5C) 45 to 450Hz: 读值的±0.5%
    0.5 to 500kHz: ±0.5% ± (0.05÷PF)%/kHz

    10频率
    量程 5Hz ~1MHz(内部频率源), 0.5Hz ~ 1MHz(外部频率源)
    精度 (23 ± 5C) ±0.1%

    11基本波
    量程 0.2V ~ 1000Vrms
    精度 (23 ± 5C)  0.1 读值  0.1% 量程
     0.02%/KHz  20mV (电压)
    80mA-30A rms:  0.08%/KHz  1mA (电流)

    12谐波
    范围 (电压和电流) 直流及基本波至99次谐波, 最高谐波 = 1MHz
    精度 (23 ± 5°C) 基本波: 基本波的±(0.1 ± 0.05/KHz)%

    13总谐波失真
    电压电流范围 0.2V ~ 1000V rms, 80mA ~ 30A rms
    精度 (23 ± 5°C) ±(0.2 ± 0.01/kHz)%;

    14积分器
    量程 0.001 Whr ~ 100,000MWhr
    积分区间 1秒
    计时器 7位数显示

    15频宽
    无滤波器频宽 PM3000A-002:DC ~ 500kHz
    PM3000A-001:DC~1MHz .
    启动滤波器频宽: DC ~ 5kHz

    16类比输出
    输出功能 电压,电流
    输出组数 8
    输出电压 0 to +5V; 最大5mA

    17外部频率源输入
    输入电压 1.5Vrms~ 10Vrms
    输入频率 0.5Hz ~ 1MHz
    输入阻抗 10k

    18外部触发输入
    继电器短路电流最大 5mA

    19工作温湿度
    温度 5 ~ 40C
    湿度 10%~80% RH

    20耐压
    输入对外壳 4kV AC 50/60Hz, 1 分钟
    输入对电源 4kV AC 50/60Hz , 1 分钟
    输入对输入 2kV AC 50/60Hz,1 分钟
    电源对外壳 2.9kV DC , 1 分钟

    21电源
    电源输入电压 100 ~220V ± 20% (48 to 440Hz)
    ?;?保险丝 20mm 1AT
    消耗功率 最大30W, 50VA

    22外形尺寸和重量
    外形尺寸 450mm (W) x 129mm (H) x 441mm (D)
    重量 9公斤

    23辅助性输入A B接口 (力矩和速度):
    脉冲 外部输入频率: 0.5Hz ~1kHz, 100 Hz ~ 1MHz
    输入 0~1V DC, 0~10V DC
    形式 后板BNC接口
    精度 0.5% 读值 ± 0.5% 量程
    输入 阻抗 20k
