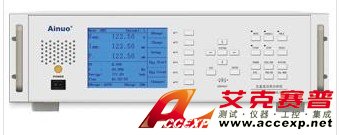

艾诺 AN8702H多通道交直流功率分析仪
名称：电能质量测试仪
品牌：
型号：
简介：艾诺 AN8702H多通道交直流功率分析仪，0.2mA测量，0.1mW分辨率，谐波、电能量。 艾诺 AN8702H主要特点： ★ 1-6测量单元可选，满足多通道负载测量需求； ★ 最小测量电流可达0.2mA，满足待机功耗测量需求； ★ 电压...
申请服务
- 产品介绍
艾诺 AN8702H多通道交直流功率分析仪，0.2mA测量，0.1mW分辨率，谐波、电能量。
艾诺 AN8702H主要特点：
★ 1-6测量单元可选，满足多通道负载测量需求；
★ 最小测量电流可达0.2mA，满足待机功耗测量需求；
★ 电压、电流、功率交直流两用；
★ 可灵活配置为三相功率分析仪，三相三/三相四兼容，满足变频器等负载输入输出效率测量；
★ 交直测量，适用于非标准波形负载测量；
★ 瞬态测量功能，可实现峰值等测量；
★ 外部信号触发功能，可实现浪涌电流测试；
★ 量程1%-120%内均可保证测量精度，满足波峰因数比较高的负载测量；
★ 谐波分析功能，可实现50次谐波测量；
★ 电压/电流变比功能，可满足大电压/大电流测试需求；
★ 外部测量接口功能，可外接钳形电流互感器，满足现场测量需求；
★ 测量参数超限声光报警，配以开关量输出，满足外部联机控制需求。
艾诺 AN8702H主要特点：
★ 1-6测量单元可选，满足多通道负载测量需求；
★ 最小测量电流可达0.2mA，满足待机功耗测量需求；
★ 电压、电流、功率交直流两用；
★ 可灵活配置为三相功率分析仪，三相三/三相四兼容，满足变频器等负载输入输出效率测量；
★ 交直测量，适用于非标准波形负载测量；
★ 瞬态测量功能，可实现峰值等测量；
★ 外部信号触发功能，可实现浪涌电流测试；
★ 量程1%-120%内均可保证测量精度，满足波峰因数比较高的负载测量；
★ 谐波分析功能，可实现50次谐波测量；
★ 电压/电流变比功能，可满足大电压/大电流测试需求；
★ 外部测量接口功能，可外接钳形电流互感器，满足现场测量需求；
★ 测量参数超限声光报警，配以开关量输出，满足外部联机控制需求。
|
技术参数
|
AN8726H | AN8702H |
| 测量通道 | 1～6通道 | 1通道 |
| 电压额定量程及范围 | 60V/300V/600V，（1％～120％）×额定量程 | |
| 电流额定量程及范围 | 20mA/200mA/2A/20A ，（1％～120％）×额定量程 | |
| 电压/电流测量精度 | DC：±（0.2%×显示值+0.3%×量程） | |
| ±（0.1%×显示值+0.1%×量程）（45Hz≤f≤66Hz） | ||
| ±（0.1%×显示值+0.2%×量程）（10Hz≤f＜45Hz，66Hz＜f≤1kHz） | ||
| 有功功率测量范围 | 0.0001~12kW | |
| 有功功率测量精度 | DC： ±（0.3%×显示值+0.3%×量程） | |
| PF＝1 ±（0.1%×显示值+0.1%×量程）（45Hz≤f≤66Hz） | ||
| ±（0.3%×显示值+0.2%×量程）（10Hz≤f＜45Hz，66Hz＜f≤1kHz） | ||
| PF＝0 在PF＝1的基础上增加读数×0.2% | ||
| 0＜PF＜1 在PF＝1的基础上增加读数×tanΦ×0.2% | ||
| （注：Φ——电压与电流间的相位差） | ||
| 功率因数测量范围及精度 | 0.100 ～1.000 ±0.02 （电压/电流幅值均大于相应量程的20％） | |
| 谐波测量 | 45～65Hz：1-50次谐波含量 | |
| 频率测量范围 | DC； 10 ~1000Hz | |
| 频率测量精度 | ±（0.1％×显示值）（电压/电流幅值均大于相应量程的20％） | |
| 电能量测量范围及精度 | 0～9999.9kWh，±（0.5％×显示值）（累计大于10000字） | |
| 电能量累计时间及精度 | 0～999小时59分59秒 ±1秒/小时 | |
| 外形尺寸W×H×D（mm） | 483×132.5×550 | 400×160×395（底脚未支起）； |
| 400×190×395（底脚已支起） | ||
| 整机重量 | 约12.5kg |
约12.5kg
|
