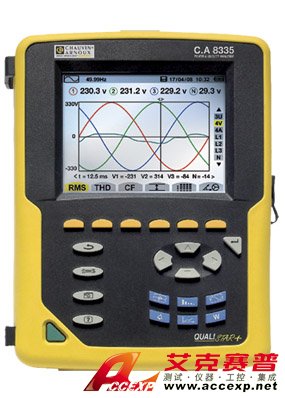

法国CA CA8335 电能质量分析仪
名称：电能质量测试仪
品牌：
型号：
简介：CA8335（Qualistar +）是法国CA公司最新推出的三相电能质量分析仪，继承了CA8334简洁的人机操作界面（引入全新中文操作菜单）、外型、结构及防震设计；输入部分，电流钳输入接口增加为4路（可测 ABC三相及中性线电流），电压输...
申请服务
- 产品介绍
CA8335（Qualistar +）是法国CA公司最新推出的三相电能质量分析仪，继承了CA8334简洁的人机操作界面（引入全新中文操作菜单）、外型、结构及防震设计；输入部分，电流钳输入接口增加为4路（可测 ABC三相及中性线电流），电压输入接口增加为5路（可测ABC三相及中性线对地电压），是专为各行业电力部门的现场技术人员设计，用于单相或三相配电电网的电能质量测量、诊断与分析。采用内置2G SD内存卡，最多可同时储存50组屏幕截图、300组瞬态电压/电流图（如瞬态过电压及电压降等）以及10,000组告警记录（40个电量参数可?。?。在趋势图模式（记录模式）中，可同时对所有测量参数，以1s的时间间隔，储存长达近一个月的的趋势曲线记录。CA8335 产品编号：P01160577
法国CA CA8335产品特点:
•各相电压真有效（TRMS）值测量：达1000 Vrms AC/DC
•各相电流真有效（TRMS）值测量：可至6500 Arms（依据电流钳型号）
•频率测量范围：40至69Hz
•电流钳直接测量中性线电流
•电压及电流波峰因数计算
•变压器K因数计算
•电压短时闪变计算
•三相电压、电流不平衡度计算
•电压、电流或功率谐波相位角和谐波含有率测量（相对基波），至50次谐波
•谐波模式下，各次谐波含量序列排列显示，并计算总谐波畸变率
•实时三相电压/电流相位图显示（包含各相有效值和相角）
•测量各相有功、无功及视在功率值及其三相总值
•功率因数、位移功率因数及正切因数计算显示
•暂态（瞬时）模式下，可记录（带时间标记）瞬时的电压电流干扰波形：如电压骤升、骤降及中断等
•在趋势图模式下，可记录储存所有参数（每1秒记录一次）达一个月
•电动机启动电流过程监测记录（约一分钟）
•内置2GB SD内存卡
•配置USB通讯接口，标配中文化Power Analyzer Transfer（PAT）软件，可用于组态设置仪器、将测量记录数据导入PC，转换数据为Excel格式等，并可实时显示各电量参数及波形图、相位图等
•可选购DataView软件（已中文化），用于自动生成EN50160格式报表
•内置可充电镍氢电池组，外接AC电源适配器后，自动充电
法国CA CA8335产品应用:
•高低压变配电室内的主变压器、及各供电回路的电能质量检测
•医疗设备、电子精密设备、及主要生产设备用电的电能质量测量、诊断，进行预防性维护检测
•诊断确认谐波来源，是由电源端引入或是负载端发出
•供电回路的电力功率分配验证
•测量并记录电力系统的负载曲线（kW、VAR、VA）
•供电回路电能计量（kVAh, VARh, kWh），进行节能改造分析
•开关柜/配电盘和其它电气设备、旋转电机设备的故障分析
•电动机启动电流过程分析
•诊断确认电力变压器的K因数
法国CA CA8335产品特点:
•各相电压真有效（TRMS）值测量：达1000 Vrms AC/DC
•各相电流真有效（TRMS）值测量：可至6500 Arms（依据电流钳型号）
•频率测量范围：40至69Hz
•电流钳直接测量中性线电流
•电压及电流波峰因数计算
•变压器K因数计算
•电压短时闪变计算
•三相电压、电流不平衡度计算
•电压、电流或功率谐波相位角和谐波含有率测量（相对基波），至50次谐波
•谐波模式下，各次谐波含量序列排列显示，并计算总谐波畸变率
•实时三相电压/电流相位图显示（包含各相有效值和相角）
•测量各相有功、无功及视在功率值及其三相总值
•功率因数、位移功率因数及正切因数计算显示
•暂态（瞬时）模式下，可记录（带时间标记）瞬时的电压电流干扰波形：如电压骤升、骤降及中断等
•在趋势图模式下，可记录储存所有参数（每1秒记录一次）达一个月
•电动机启动电流过程监测记录（约一分钟）
•内置2GB SD内存卡
•配置USB通讯接口，标配中文化Power Analyzer Transfer（PAT）软件，可用于组态设置仪器、将测量记录数据导入PC，转换数据为Excel格式等，并可实时显示各电量参数及波形图、相位图等
•可选购DataView软件（已中文化），用于自动生成EN50160格式报表
•内置可充电镍氢电池组，外接AC电源适配器后，自动充电
法国CA CA8335产品应用:
•高低压变配电室内的主变压器、及各供电回路的电能质量检测
•医疗设备、电子精密设备、及主要生产设备用电的电能质量测量、诊断，进行预防性维护检测
•诊断确认谐波来源，是由电源端引入或是负载端发出
•供电回路的电力功率分配验证
•测量并记录电力系统的负载曲线（kW、VAR、VA）
•供电回路电能计量（kVAh, VARh, kWh），进行节能改造分析
•开关柜/配电盘和其它电气设备、旋转电机设备的故障分析
•电动机启动电流过程分析
•诊断确认电力变压器的K因数
| 通道数 | 4U/4I |
| 电压（有效值AC+DC） 线电压 | 10V ~ 2000 V |
| 相电压 | 10V ~ 1000V |
| 电流（有效值AC+DC） | 100mA ~ 6500A |
| MN钳头 | MN93：2 ~ 240A； MN93A：0.005A~5A/1A~120A |
| C钳头 | 3A~1200A |
| AmpFLEX或MA钳头 | 30A ~ 6500A |
| PAC钳头 | 10A ~ 1000AAC/ 10A~ 1400ADC |
| 频率 | 40Hz ~ 69Hz |
| 电力电量参数 | W，VA，var，PF，DPF，cosφ，tanφ |
| 电能参数 | Wh，varh，Vah |
| 谐波 | 有 |
| THD | 有，0 ~ 50 次，各相 |
| 专家模式 | 有 |
| 暂态记录次数 | 300 |
| 电压闪变 | 有 |
| 启动电流模式 | 有，> 1分钟 |
| 三相不平衡度 | 有 |
| 记录（所有参数，每秒记录1点） | 1个月 |
| 最小/最大记录值 | 有 |
| 告警 | 40种不同类型10000次 |
| 电流传感器识别 | 8+ |
| 峰值 | 有 |
| 相量图显示 | 自动 |
| 显示屏 | 1/4 VGA LCD彩屏，320 x 240 , 对角线 148mm |
| 截屏快照容量 | 50个 |
| 电气安规 | IEC 61010 1000V Cat III / 600V CAT IV |
| 菜单语言 | 20种，含中文 |
| 通讯接口 | B型USB |
| 电源 | 9.6V镍氢可充电电池，外部充电器/600V CAT IV |
| 外形尺寸 | 240 x 180 x 55 mm |
| 重量 | 1.9kg |
