TES 6830+6802(1000A)电力品质分析仪
名称：电能质量测试仪
品牌：
型号：
简介：电力品质分析仪6830+6802(1000A) 技术特点: 可设定CT比(1 to 600)与PT比(1 to 3000) 同时显示电压与电流波形，以了解两者关系 显示系统最大需求 ( 平均耗电量 AD 用 W ， KW ， MW 表示 )...
申请服务
- 产品介绍
电力品质分析仪6830+6802(1000A) 技术特点:
可设定CT比(1 to 600)与PT比(1 to 3000)
同时显示电压与电流波形，以了解两者关系
显示系统最大需求 ( 平均耗电量 AD 用 W ， KW ， MW 表示 )
显示系统最大需求 ( 最大需求 MD 用 W ， KW ， MW 表示， 使用者可设定评估时间)
适用各种电力系统 (三相四线、三相三线、单相两线、单相三线)
电流电压都是真均方根值 (True RMS)
真实功率，瓦特 (W ， KW ， MW ， GW)
在功率 (VA ， KVA ， MVA) ，虛功率 (VAR ， KVAR ， MVAR)
功率因素 (PF) ，相角 (Φ)
瓦特小时，耗电度数 (WH ， KWH ， KVARH ， PFH)
电流测量从 0.1mA 到 3000A ， 可测小型IT待机耗电量到大型电力系统的最大需求
一个画面同时显示35个三相四线的电力参数
可设定CT比(1 to 600)与PT比(1 to 3000)
同时显示电压与电流波形，以了解两者关系
显示系统最大需求 ( 平均耗电量 AD 用 W ， KW ， MW 表示 )
显示系统最大需求 ( 最大需求 MD 用 W ， KW ， MW 表示， 使用者可设定评估时间)
有背光的大型点阵矩阵LCD显示
光学式 USB介面
内建时钟及万年历，配合记录使用
电流电压谐波分析可高达99次
一个画面同时显示波形与50个谐波
高速度取样速度(每周期1024点)来确实显示波形，并指出最大最小峰值
谐波总量百分比 (%THD-F) 分析

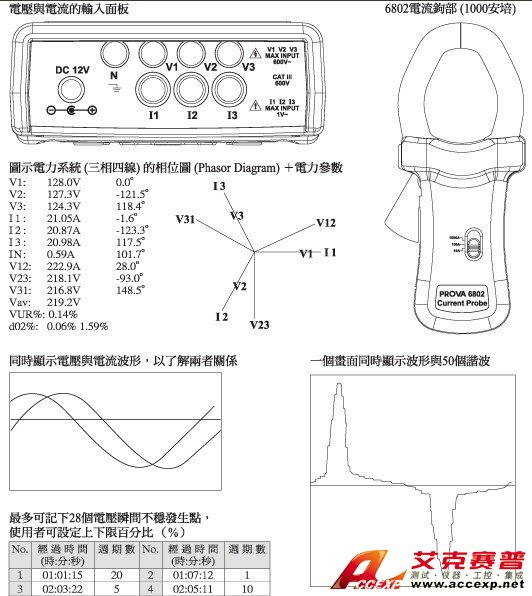

示各种电力系统相位图(Phasor Diagram)，以了解各相间的电压电流关系
侦测电压瞬间不稳，记下28个发生点(时间+几个周期)，使用者可设定上下限百分比 (%)
显示三相电压不平衡比值 (VUR)
显示三相电压不平衡因百分比 (d0% ,d2%)
显示中性线不平衡的电流 (In)
记忆容量可纪录三相四线系统17000笔资料，使用者可设定定时记录的时间 (2到6000秒)
可即时输出波形、电力系统参数或100个谐波等资料
部直径(Model 3007 为软性感测器直径)∶ -Model 6801 30mm(approx) -Model 6802 55mm(approx),64*24mm(bus bar) -Model 3007 170mm(approx)
AC(交流)瓦特(50或60Hz,PF(功率因素)0.5到1.CT(比流器比值)=1)
AC(交流)电流( 50 或 60Hz,自动档位，真均方根值，波峰因素<4，CT=1)
可设定CT比(1 to 600)与PT比(1 to 3000)
同时显示电压与电流波形，以了解两者关系
显示系统最大需求 ( 平均耗电量 AD 用 W ， KW ， MW 表示 )
显示系统最大需求 ( 最大需求 MD 用 W ， KW ， MW 表示， 使用者可设定评估时间)
适用各种电力系统 (三相四线、三相三线、单相两线、单相三线)
电流电压都是真均方根值 (True RMS)
真实功率，瓦特 (W ， KW ， MW ， GW)
在功率 (VA ， KVA ， MVA) ，虛功率 (VAR ， KVAR ， MVAR)
功率因素 (PF) ，相角 (Φ)
瓦特小时，耗电度数 (WH ， KWH ， KVARH ， PFH)
电流测量从 0.1mA 到 3000A ， 可测小型IT待机耗电量到大型电力系统的最大需求
一个画面同时显示35个三相四线的电力参数
可设定CT比(1 to 600)与PT比(1 to 3000)
同时显示电压与电流波形，以了解两者关系
显示系统最大需求 ( 平均耗电量 AD 用 W ， KW ， MW 表示 )
显示系统最大需求 ( 最大需求 MD 用 W ， KW ， MW 表示， 使用者可设定评估时间)
有背光的大型点阵矩阵LCD显示
光学式 USB介面
内建时钟及万年历，配合记录使用
电流电压谐波分析可高达99次
一个画面同时显示波形与50个谐波
高速度取样速度(每周期1024点)来确实显示波形，并指出最大最小峰值
谐波总量百分比 (%THD-F) 分析
示各种电力系统相位图(Phasor Diagram)，以了解各相间的电压电流关系
侦测电压瞬间不稳，记下28个发生点(时间+几个周期)，使用者可设定上下限百分比 (%)
显示三相电压不平衡比值 (VUR)
显示三相电压不平衡因百分比 (d0% ,d2%)
显示中性线不平衡的电流 (In)
记忆容量可纪录三相四线系统17000笔资料，使用者可设定定时记录的时间 (2到6000秒)
可即时输出波形、电力系统参数或100个谐波等资料
部直径(Model 3007 为软性感测器直径)∶ -Model 6801 30mm(approx) -Model 6802 55mm(approx),64*24mm(bus bar) -Model 3007 170mm(approx)
AC(交流)瓦特(50或60Hz,PF(功率因素)0.5到1.CT(比流器比值)=1)
| 范围 | 解析度 | 读值准确度 (6800+6801) | 读值准确度 (6800+6802) | 读值准确度 (6800+3007) |
| 5.0 – 99.9W | 0.1W | ±1% ± 0.8 w | ±1% ± 0.8 w | ±1% of Range |
| 1.000 – 9.999 KW | 0.001 KW | ±1% ± 8 w | ±1% ± 8 w | ±1% of Range |
| 10.00 – 99.99 KW | 0.01 KW | ±1% ± 8 0w | ±1% ± 8 0w | ±1% of Range |
| 100.0 – 999.9 KW | 0.1 KW | ±1% ± 0.8kw | ±1% ± 0.8kw | ±1% of Range |
| 1000 – 9999 KW | 1 KW | ±1% ± 8kw | ±1% ± 8kw | ±1% of Range |
| 0.000 – 9.999MW | 0.001MW | – | ±1% ± 8 0kw | – |
AC(交流)电流( 50 或 60Hz,自动档位，真均方根值，波峰因素<4，CT=1)
| 范围 | 解析度 | 读值准确度 | |
| 6800+6801 | 0.050 – 9.999A | 0.00A | ±0.5% ± 0.05A |
| 10.00 – 60.00A | 0.01A | ±0.5% ± 0.5A | |
| (超载?；?AC200A) | 60.00 – 99.99A | 0.01A | ±0.1% ± 0.5A |
| 6800+6802 | 0.04 – 10.00A | 0.01A | – |
| 0.4A – 100.0A | 0.1A | ±0.5% ± 0.5A | |
| (超载?；?AC2000A) | 4.0 – 1000.0A | 1A | ±0.5% ± 5A |
| 6800+ 3007 | 4 – 300A | 0.1A | ±1% of Range |
| 300.0 – 999.9A | 0.1A | ±1% of Range | |
| (超载?；?AC3500A) | 1000 – 3000A | 1A | ±1% of Range |
| 一般規格 | |
| 钩部直径 Φ(6801) | 约30mm |
| 钩部直径Φ(6802) | 约55mm(approx.), 64 X 24mm(Bus Bar) |
| 电池规格 | 1.5V SUM-3 x 8 |
| 显示 | 有背光的大型点矩阵LCD |
| 耗电量 | 约140mA |
| 外部直流电源 | 直流12V的变压器 (为了操作安全，一定要有600V耐压?；? |
| 每周期取样速度 | 1024 |
| LCD显示更新速度 | 1 times / sec. |
| 操作温度 | -10°C to 50°C |
| 操作湿度 | < 85% relative |
| 储存温度 | -20°C to 60°C |
| 储存湿度 | < 75% relative |
| 重量(6800) | 1160g (包括八个电池) |
| 重量(6801) | 200g |
| 重量(6802) | 600g |
| 尺寸(6800) | 257 (L) x 155 (W) x 57 (H) mm ,10.1"(L) x 6.1" (W) x 2.3" (H) |
| 尺寸(6801) | 210 (L) x 62 (W) x 36 (H) mm ,8.3 " (L) x 2.5" (W) x 1.4" (H) |
| 尺寸(6802) | 244 (L) x 97 (W) x 46 (H) mm ,9.6 " (L) x 3.8" (W) x 1.8" (H) |
| 附件 | 四条测试棒与四个鳄鱼夹，携带用背袋x1，说明书x1，电池1.5V x 8 |
