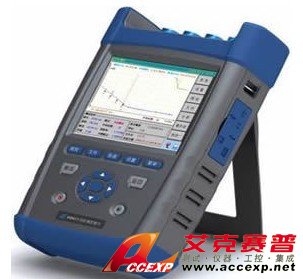

中电41所 A6418 OTDR 光时域反射仪
名称：光时域反射仪
品牌：
型号：
简介：A6418光时域反射计是针对FTTx网络而设计的一款高性能多功能测试仪器。该产品主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点准确定位。广泛应用于光纤通信系统的工程施工、维护测试及紧急抢修；光...
申请服务
- 产品介绍
A6418光时域反射计是针对FTTx网络而设计的一款高性能多功能测试仪器。该产品主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点准确定位。广泛应用于光纤通信系统的工程施工、维护测试及紧急抢修；光纤光缆的研制与生产测试等。
A6418外观结构采用业界最为先进的双色双料一体化模具设计工艺，外观新颖亮丽、坚固耐用，采用触摸和按键双重操作方式，操作非常方便；内置高级防反射的LCD显示单元，即便野外环境下，操作界面也清晰可见；整机具有4路光接口，可同时实现光功率计、VFL、单模及多模测试功能，接口类型可随意更换，便于清洁光纤端面。该产品具有丰富的外部接口，既可通过以太网接口实现远程控制，也可通过两种不同的USB接口，实现外接U盘、打印机及与PC机数据通信。测试结果既可保存在机内，也可通过SD接口保存在SD卡中?；谂浔赣写笕萘康娘绯?，工作时间长达8小时以上，适于长时间野外作业。
主要特点：
● ≤1m超短事件盲区，测试光纤跳线轻松自如；
● 45dB大动态范围，128k数据采样点；
● 业界最先进的双色双料一体化模具工艺，坚固耐用；
● 高级防反射LCD，野外环境下显示界面清晰可见；
● 具有多种测试模式、触摸屏及快捷健操作；
● 通信光自动监测功能；
● 具有以太网远程控制功能；
● 双USB接口功能，可外接U盘、打印机及通过SyncActive软件与PC机通信；
● 支持Bellcore GR196及SR-4731文件格式；
● 电池低电压告警功能；
● WinCE视窗操作系统，中英文操作界面；
● 内置可视红光故障定位(VFL)及光功率计功能；
● OTDR光输出头类型可随意更换，端面清洁更加方便；
● 应用软件在线升级，无需返回原厂。
● 超短事件盲区
A6418具有≤1m的超短事件盲区，尤其适于对超短的光纤链路或光纤跳线的测试。
● 快速曲线分析
A6418能够快速准确地分析出测试曲线中的事件点或故障点及其位置信息，并以事件表的形式列出线路中所有的事件信息，这对线路维护人员非常有用，只需观察事件表即可对被测线路的状况一目了然。
曲线分析及事件列表

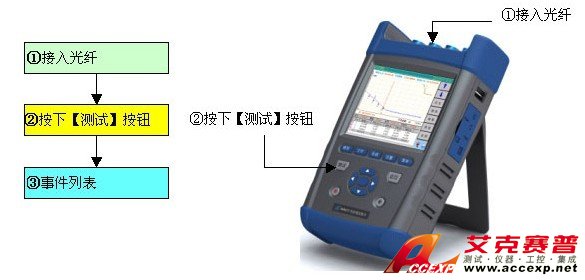

● 快速自动测试
A6418的自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要接入光纤、点击【测试】按钮即可，仪器会自动设置最佳测试条件并最终给出准确的测试结果，如测试曲线和事件列表等。
● 特有的PON网络测试功能
A6418是光纤接入网及FTTx的理想的测试仪器，内置有独特的PON网络测试功能，能够透过1:8～1:64的光分路器，凭借其≤1m的超短的事件盲区及0.05m的高测距分辨率，可以实现对PON网络各分支的精确测试。
● 可视故障定位(VFL)功能
A6418内置的可视红光故障定位(VFL)功能，具有CW/1Hz/0.5Hz三种工作模式，可快速发现短距离光纤链路中的断点或大的损耗点位置，以便维护人员及时采取措施，节省时间。
● 自动来光监测及告警功能 当OTDR测试光纤链路时，如果光纤中有通信光信号，会造成测试结果不准确，甚至会对仪器内部的探测器造成不可恢复的损坏。A6418 具有对被测光纤中的通信光信号自动监测功能，被测光纤只要接入到AV6418的光接口中，仪器便自动感应并监测光纤中是否有通信光信号，一旦监测到有光信号，将及时提示告警信息，为仪器提供最快最及时的?；?。
● 丰富的外部接口
A6418标配有丰富的外部接口，如USB、Min-USB、以太网、耳机及SD接口。因此，可以实现以下功能：
● 外接U盘或SD卡；
● 外接基于USB接口的打印机；
● 与PC机数据通信；
● 通过以太网实现远程控制；
● 外接耳机；
典型应用：
A6418高性能光时域反射计具有手动测试(实时测试、平均测试)、自动测试和盲区测试3种模式。
手动测试模式：该测试模式适于那些对该仪器比较了解的熟练操作者，因此能够得到更加准确的测试结果。在手动测试模式中，用户可根据测试需要选择实时测试模式或平均测试模式。
实时测试可快速检测光纤链路的动态变化，应用于需要实时监测或观察光纤链路的对接过程及效果。
平均测试模式可以尽最大可能地抑制测试曲线中的噪声，从而得到更加精确的测试结果。在平均测试模式中，平均次数越大，则对噪声的抑制效果越好，但测试时间也相应的延长，因此，在实际使用中，可根据需要灵活设置平均次数。
自动测试模式：该模式下，仪器能够自动设置最佳测试条件，并给出测试结果，无需操作者了解复杂的背景知识和有关仪器操作的细节。为了提高自动测试的精度，可以适当加大自动测试时的平均次数，但将延长自动测试的时间。
盲区测试模式：该模式适用于对超短距离光纤的测试，如测试光纤跳线的长度等，在该模式下，如希望仪器获得最好的测试结果，要求被测光纤末端的反射损耗(或称回波损耗)大于40dB。
通用技术规范：
动态范围 详见“AV6418 OTDR各标准?？榧际豕娣?rdquo;
测距准确度 ±(0.75m＋取样间隔＋0.0025%×距离)(不包括折射率置入误差)
测距分辨率 0.05、0.1、0.2、0.5、1、2、4、8、16m
测试量程 0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km(单模)；
0.4、0.8、1.6、3.2、6.4、16、32(850nm多模)
测试脉宽 5、10、30、80、160、320、640、1280、5120、10240、20480ns
5、10、30、80、160、320、640、1280(850nm 多模)
损耗阈值 0.01dB
采样点数 128k
线性度 0.05dB/dB
损耗分辨率 0.001dB
波形存储容量 ≥800幅(机内)，≥65500幅(附送的2G SD卡)
折射率设置范围 1.00000～2.00000(步长0.00001)
距离单位 千米、米、千英尺、英尺
显示 640×480、6.5英寸TFT彩色LCD(带触摸屏)
外部接口 USB、Min-USB、以太网、耳机、SD
光输出接口 FC/SC/ST(可随意更换)
VFL 650nm±10nm，2mW(典型)；CW/1Hz
光功率计 波长范围：1200nm～1650nm
功率范围：-60～0dBm,
测试不确定度：±5%(-10dBm、CW)
电源 AC/DC适配器：电压允许范围：100V～240V(1.5A)，频率允许范围：50/60Hz
直流：19V±2V(2A)
内部锂电池：14.8V，电池工作时间：8小时(常温)1
界面语言 可选简体中文、English、俄文、韩文(可联系办事处以获得其它语言支持)
环境适应性 工作温度：-10℃～50℃(电池充电：5℃～40℃)
存储温度：-40℃～70℃(电池：-20℃～60℃)
相对湿度：5%～95%，无结露
外型尺寸 295×186×75(mm)
重 量 约2.5kg
A6418外观结构采用业界最为先进的双色双料一体化模具设计工艺，外观新颖亮丽、坚固耐用，采用触摸和按键双重操作方式，操作非常方便；内置高级防反射的LCD显示单元，即便野外环境下，操作界面也清晰可见；整机具有4路光接口，可同时实现光功率计、VFL、单模及多模测试功能，接口类型可随意更换，便于清洁光纤端面。该产品具有丰富的外部接口，既可通过以太网接口实现远程控制，也可通过两种不同的USB接口，实现外接U盘、打印机及与PC机数据通信。测试结果既可保存在机内，也可通过SD接口保存在SD卡中?；谂浔赣写笕萘康娘绯?，工作时间长达8小时以上，适于长时间野外作业。
主要特点：
● ≤1m超短事件盲区，测试光纤跳线轻松自如；
● 45dB大动态范围，128k数据采样点；
● 业界最先进的双色双料一体化模具工艺，坚固耐用；
● 高级防反射LCD，野外环境下显示界面清晰可见；
● 具有多种测试模式、触摸屏及快捷健操作；
● 通信光自动监测功能；
● 具有以太网远程控制功能；
● 双USB接口功能，可外接U盘、打印机及通过SyncActive软件与PC机通信；
● 支持Bellcore GR196及SR-4731文件格式；
● 电池低电压告警功能；
● WinCE视窗操作系统，中英文操作界面；
● 内置可视红光故障定位(VFL)及光功率计功能；
● OTDR光输出头类型可随意更换，端面清洁更加方便；
● 应用软件在线升级，无需返回原厂。
● 超短事件盲区
A6418具有≤1m的超短事件盲区，尤其适于对超短的光纤链路或光纤跳线的测试。
● 快速曲线分析
A6418能够快速准确地分析出测试曲线中的事件点或故障点及其位置信息，并以事件表的形式列出线路中所有的事件信息，这对线路维护人员非常有用，只需观察事件表即可对被测线路的状况一目了然。
曲线分析及事件列表
● 快速自动测试
A6418的自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要接入光纤、点击【测试】按钮即可，仪器会自动设置最佳测试条件并最终给出准确的测试结果，如测试曲线和事件列表等。
● 特有的PON网络测试功能
A6418是光纤接入网及FTTx的理想的测试仪器，内置有独特的PON网络测试功能，能够透过1:8～1:64的光分路器，凭借其≤1m的超短的事件盲区及0.05m的高测距分辨率，可以实现对PON网络各分支的精确测试。
● 可视故障定位(VFL)功能
A6418内置的可视红光故障定位(VFL)功能，具有CW/1Hz/0.5Hz三种工作模式，可快速发现短距离光纤链路中的断点或大的损耗点位置，以便维护人员及时采取措施，节省时间。
● 自动来光监测及告警功能 当OTDR测试光纤链路时，如果光纤中有通信光信号，会造成测试结果不准确，甚至会对仪器内部的探测器造成不可恢复的损坏。A6418 具有对被测光纤中的通信光信号自动监测功能，被测光纤只要接入到AV6418的光接口中，仪器便自动感应并监测光纤中是否有通信光信号，一旦监测到有光信号，将及时提示告警信息，为仪器提供最快最及时的?；?。
● 丰富的外部接口
A6418标配有丰富的外部接口，如USB、Min-USB、以太网、耳机及SD接口。因此，可以实现以下功能：
● 外接U盘或SD卡；
● 外接基于USB接口的打印机；
● 与PC机数据通信；
● 通过以太网实现远程控制；
● 外接耳机；
典型应用：
A6418高性能光时域反射计具有手动测试(实时测试、平均测试)、自动测试和盲区测试3种模式。
手动测试模式：该测试模式适于那些对该仪器比较了解的熟练操作者，因此能够得到更加准确的测试结果。在手动测试模式中，用户可根据测试需要选择实时测试模式或平均测试模式。
实时测试可快速检测光纤链路的动态变化，应用于需要实时监测或观察光纤链路的对接过程及效果。
平均测试模式可以尽最大可能地抑制测试曲线中的噪声，从而得到更加精确的测试结果。在平均测试模式中，平均次数越大，则对噪声的抑制效果越好，但测试时间也相应的延长，因此，在实际使用中，可根据需要灵活设置平均次数。
自动测试模式：该模式下，仪器能够自动设置最佳测试条件，并给出测试结果，无需操作者了解复杂的背景知识和有关仪器操作的细节。为了提高自动测试的精度，可以适当加大自动测试时的平均次数，但将延长自动测试的时间。
盲区测试模式：该模式适用于对超短距离光纤的测试，如测试光纤跳线的长度等，在该模式下，如希望仪器获得最好的测试结果，要求被测光纤末端的反射损耗(或称回波损耗)大于40dB。
通用技术规范：
动态范围 详见“AV6418 OTDR各标准?？榧际豕娣?rdquo;
测距准确度 ±(0.75m＋取样间隔＋0.0025%×距离)(不包括折射率置入误差)
测距分辨率 0.05、0.1、0.2、0.5、1、2、4、8、16m
测试量程 0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km(单模)；
0.4、0.8、1.6、3.2、6.4、16、32(850nm多模)
测试脉宽 5、10、30、80、160、320、640、1280、5120、10240、20480ns
5、10、30、80、160、320、640、1280(850nm 多模)
损耗阈值 0.01dB
采样点数 128k
线性度 0.05dB/dB
损耗分辨率 0.001dB
波形存储容量 ≥800幅(机内)，≥65500幅(附送的2G SD卡)
折射率设置范围 1.00000～2.00000(步长0.00001)
距离单位 千米、米、千英尺、英尺
显示 640×480、6.5英寸TFT彩色LCD(带触摸屏)
外部接口 USB、Min-USB、以太网、耳机、SD
光输出接口 FC/SC/ST(可随意更换)
VFL 650nm±10nm，2mW(典型)；CW/1Hz
光功率计 波长范围：1200nm～1650nm
功率范围：-60～0dBm,
测试不确定度：±5%(-10dBm、CW)
电源 AC/DC适配器：电压允许范围：100V～240V(1.5A)，频率允许范围：50/60Hz
直流：19V±2V(2A)
内部锂电池：14.8V，电池工作时间：8小时(常温)1
界面语言 可选简体中文、English、俄文、韩文(可联系办事处以获得其它语言支持)
环境适应性 工作温度：-10℃～50℃(电池充电：5℃～40℃)
存储温度：-40℃～70℃(电池：-20℃～60℃)
相对湿度：5%～95%，无结露
外型尺寸 295×186×75(mm)
重 量 约2.5kg
