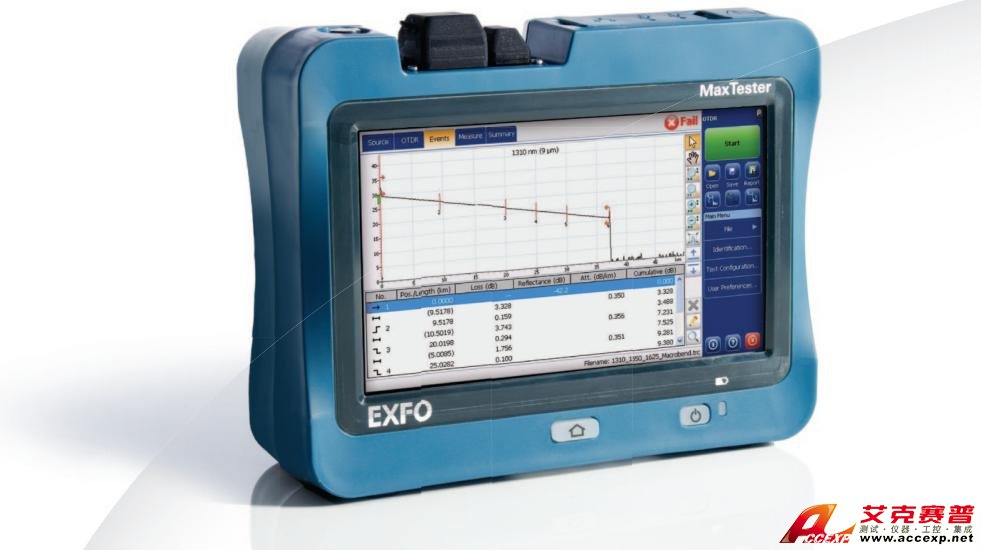

EXFO MAX-715B 光时域反射仪
名称：光时域反射仪
品牌：
型号：
简介：实用可增强型光时域反射仪MAX-715B，设计小巧轻便 并坚固耐用、且功能强大并借鉴平板电脑设计。续航时间长达12小时。光时域反射仪MAX-715B提供即插即用型硬件选件，如可视故障定位仪（VFL）、功率计和USB工具，使技术人员的工作变得...
申请服务
- 产品介绍
实用可增强型光时域反射仪MAX-715B，设计小巧轻便 并坚固耐用、且功能强大并借鉴平板电脑设计。续航时间长达12小时。光时域反射仪MAX-715B提供即插即用型硬件选件，如可视故障定位仪（VFL）、功率计和USB工具，使技术人员的工作变得更加轻松。光时域反射仪MAX-715B支持iOLM光眼技术选件：智能、动态的应用，只需点击一下，便可将复杂的OTDR曲线分析化繁为简。
二、光时域反射仪MAX-715B应用：
1、可根据自己的情况选择购买不同的波长和动态范围的应用。
2、如FTTx最后一英里安装和故障诊断、中心局链路验证、PON网络内在线光纤故障诊断。
三、光时域反射仪MAX-715B硬件规格
硬件 技术规格
显示屏 7 in（178 mm）室外增强型触摸屏，800 x 480 TFT
接口 两个USB 2.0端口
RJ-45 LAN 10/100 Mbit/s
存储 2 GB内存（20000条OTDR曲线，典型值）
电池 充电锂离子电池
可根据Telcordia（Bellcore）TR-NWT-001138 连续运行12小时
电源 电源AC/DC适配器，100-240 VAC输入，50-60 Hz，9-16 V DCIN 15 W最小
重量 （带电池） 1.29 kg
温度 工作温度 -10 °C至50 °C 存储 -40 °C至70 °C 相对湿度 0%至95%（非冷凝）
四、一般规格
技术规格 MAX-715B MAX-720B MAX-730B
具体型号 M1 M2 M3 M1 M1 M2 M3
波长（nm） 1310/1550 1310/1550 和在线1625 1310/1550/1625 1310/1550 1310/1550 1310/1550 和在线1625 1310/1550/1625
动态范围（dB） 30/28 30/28/28 30/28/28 36/34 39/37 39/37/37 39/37/37
事件盲区（m） 1 0.8 0.8
衰减盲区（m） 4 3.5 3.5
距离范围（km） 0.1至160 km 0.1至160 km 0.1至400km
脉冲宽度（ns） 5 ns至20 μs 5 ns至20 μs 5 ns至20 μs
线性度（dB/dB） ±0.05 ±0.03 ±0.03
损耗阈值（dB） 0.01 0.01 0.01
损耗分辨率（dB) 0.001 0.001 0.001
采样分辨率（m） 0.04至5 0.04至5 0.04至5
采样点 最多256000 最多256000 最多256000
距离不确定度（m） ±（0.75 + 0.005% x 距离 + 采样分辨率） ±（0.75 + 0.0025% x 距离 + 采样分辨率）
测量时间 用户定义（最长60分钟） 用户定义（最长60分钟） 用户定义（最长60分钟）
反射准确度（dB） ±2 ±2 ±2
典型实时刷新率（Hz） 3
激光安全 1M 1M 1M
光源（可?。?span class="Apple-tab-span" style="white-space:pre">
输出功率（dBm） -11.5 -6 -2.5
调制 CW，1 kHz，2 kHz
光功率计（可?。?span class="Apple-tab-span" style="white-space:pre">
校准波长（nm） 850、1300、1310、1490、1550、1625、1650
功率范围（dBm） 27至-50
不确定度（%） ±5% ± 10 nW
显示分辨率（dB） 0.01 = 最大值至40 dBm 0.1 = -40 dBm至-50 dBm
自动偏移置零范围 最大功率至-34 dBm
声音检测（Hz） 270/330/1000/2000
可视故障定位仪（VFL）（可?。?span class="Apple-tab-span" style="white-space:pre">
激光 650 nm ± 10 nm
CW/调制 1 Hz
62.5/125 μm时的典型Pout > 1.5 dBm（0.7 mW）
激光安全 2级
方式
1． OTDR组合（Oi）：在一台设备上运行iOLM和OTDR应用程序。
2． 升级：即使在现场也能增加iOLM软件选件
3． 仅支持iOLM：仅支持iOLM
