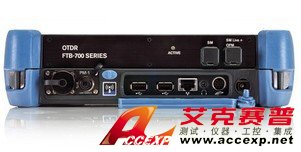

加拿大 FTB-720-35/33dB OTDR 光时域反射仪
名称：光时域反射仪
品牌：
型号：
简介：加拿大 FTB-1-720 35/33dB 光时域反射仪由于体积小巧、超强的处理能力和高度直观的界面，FTB-1专门为执行FTTH和以太网测试应用的简单和高效而优化。FTB-1的多种连接能力和自动升级能力保证了使用者无论在哪、无论在什么时候...
申请服务
- 产品介绍
加拿大 FTB-720 35/33dB 光时域反射仪由于体积小巧、超强的处理能力和高度直观的界面，FTB专门为执行FTTH和以太网测试应用的简单和高效而优化。FTB的多种连接能力和自动升级能力保证了使用者无论在哪、无论在什么时候都能够进行测试、处理结果和得出报告，并能始终保证他们的测试平台运行的是最新的软件版本。
主要特点：
•灵活的连接：USB，移动，WiFi和蓝牙；
•实用工具：支持第三方应用软件和工具，使得技术人员能够快速地完成现场测试任务；
•测试管理/报告：利用EXFO的连接功能监测现场操作（本地和远程）；
•以PC为导向：使用Intel Atom处理器和Windows嵌入式操作系统，提高作业效率和多用途；
•电源管理：最新的电池技术提供了无可匹敌的操作自主性。
平台特点:
USB、移动、WiFi和蓝牙连接能力；
•支持第三方应用软件和工具，使得技术人员能够快速地完成现场测试任务；
•使用EXFO的连接工具对现场测试报告和操作进行管理ntel Atom处理器和Windows嵌入式操作系统，提高作业效率和可视性；
•最新的电池技术提供了无可匹敌的操作自主性；
•一个GigE接口和两个USB 2.0接口；
•Windows远程协助和远程管理；
•EXFO光纤检查探针连接器接口；
•显示：TFT室外增强型LCD，7英寸触摸屏；
•兼容Telcordia格式。
FTTH测试
以太网测试
主要功能和优势
灵活的连接性：USB、移动、Wi-Fi和蓝牙功能
实用程序：支持第三方应用程序和所有工具，使技术人员在现场便可完成工作
测试管理/报告：使您能够利用EXFO Connect环境来监测现场操作（本地及远程）
面向PC：配备英特尔ATOM处理器和Windows Embedded Standard系统，
可最大程度地提高生产效率并实现独特的多功能性
电源管理：采用最新的电池技术，实现无与伦比的操作自主性
备注：
a.除非另行说明，所有规格的适用条件是温度为23℃±2℃，具有FC/PC连接器，APC连接器用于FTB-720单模型号。
b.典型值。
c.具有最长脉冲，SNR=1时三分钟平均值的典型动态范围。
d.多模的动态范围是82.5μm光纤时，减少了3dB。
e.使用5ns脉冲，多模反射率低于﹣35dB、单模反射率低于﹣45dB的典型盲区。
f.对于多模端口，可控的注入条件允许进行50μm和62.5μm的多模光纤测试。
g.不包括光纤折射率引起的不确定度。
h.1300nm时的多模典型输出功率和1550nm时的单模典型输出功率。
i.正在进行，以获得更佳的效果。
备注
①.在温度为23℃±1℃、波长为1550nm并使用FC连接器的条件下。?？榇τ诳障心Ｊ?。使用电池供电。
②.最高至5dBm。
③.对于±0.05dB，范围为18℃到28℃。
主要特点：
•灵活的连接：USB，移动，WiFi和蓝牙；
•实用工具：支持第三方应用软件和工具，使得技术人员能够快速地完成现场测试任务；
•测试管理/报告：利用EXFO的连接功能监测现场操作（本地和远程）；
•以PC为导向：使用Intel Atom处理器和Windows嵌入式操作系统，提高作业效率和多用途；
•电源管理：最新的电池技术提供了无可匹敌的操作自主性。
平台特点:
USB、移动、WiFi和蓝牙连接能力；
•支持第三方应用软件和工具，使得技术人员能够快速地完成现场测试任务；
•使用EXFO的连接工具对现场测试报告和操作进行管理ntel Atom处理器和Windows嵌入式操作系统，提高作业效率和可视性；
•最新的电池技术提供了无可匹敌的操作自主性；
•一个GigE接口和两个USB 2.0接口；
•Windows远程协助和远程管理；
•EXFO光纤检查探针连接器接口；
•显示：TFT室外增强型LCD，7英寸触摸屏；
•兼容Telcordia格式。
FTTH测试
以太网测试
主要功能和优势
灵活的连接性：USB、移动、Wi-Fi和蓝牙功能
实用程序：支持第三方应用程序和所有工具，使技术人员在现场便可完成工作
测试管理/报告：使您能够利用EXFO Connect环境来监测现场操作（本地及远程）
面向PC：配备英特尔ATOM处理器和Windows Embedded Standard系统，
可最大程度地提高生产效率并实现独特的多功能性
电源管理：采用最新的电池技术，实现无与伦比的操作自主性
 技术规格 |
||
| FTB-7200D | FTB-720 | |
| 波长（nm）b | 850±20、1300±20、1310±20、1550±20 | 850±20、1300±20、1310±20、1550±20、1625±15（过滤） |
| 动态范围（dB）c、d | 27、26、36、34 | 26、25、35、32、33 |
| 事件盲区（m）e | 1 | 0.8 |
| 衰减盲区（m）f | 3、4、4.5、5 | 3.5、4.5、5、5 |
| 距离范围（km） | 多模：0.1、0.3、0.5、1.3、2.5、5、10、20、40 | 多模：0.1、0.3、0.5、1.3、2.5、5、10、20、40 |
| 单模：1.25、2.5、5、10、20、40、80、160、260 | 单模：1.25、2.5、5、10、20、40、80、160、260 | |
| 脉冲宽度（ns） | 多模：5、10、30、100、275、1000 | 多模：5、10、30、50、100、275、500、1000 |
| 单模：5、10、30、100、275、1000、2500、10000、20000 | 单模：5、10、30、50、100、275、500、1000、2500、10000、20000 | |
| 注入条件f | CPR1或2级 | CPR1或2级i |
| 线性度（dB/dB） | ±0.03 | ±0.03 |
| 损耗阈值（dB） | 0.01 | 0.01 |
| 损耗分辨率（dB） | 0.001 | 0.001 |
| 采样分辨率（m） | 多模：0.04至2.5 | 多模：0.04至2.5 |
| 单模：0.04至5 | 单模：0.04至5 | |
| 采样点 | 最多128000个 | 最多256000个 |
| 距离不确定度（m）g | ±（0.75+0.0025%×距离＋采样分辨率） | ±（0.75+0.0025%×距离＋采样分辨率） |
| 测量时间 | 用户定义（最多60分钟） | 用户定义（最多60分钟） |
| 典型实时刷新率（Hz） | 3 | 3 |
| 稳定光源输出功率（dBm）h | ﹣1.5（1300nm）、﹣（1550nm） | ﹣2.5（1300nm）、﹣7（1550nm） |
| 激光、650nm±10nm | ||
| 可视故障定位仪（可?。?sup>b | CW、62.5/125μm时的典型Pout：15dBm（1.4mW） |
N/A
|
a.除非另行说明，所有规格的适用条件是温度为23℃±2℃，具有FC/PC连接器，APC连接器用于FTB-720单模型号。
b.典型值。
c.具有最长脉冲，SNR=1时三分钟平均值的典型动态范围。
d.多模的动态范围是82.5μm光纤时，减少了3dB。
e.使用5ns脉冲，多模反射率低于﹣35dB、单模反射率低于﹣45dB的典型盲区。
f.对于多模端口，可控的注入条件允许进行50μm和62.5μm的多模光纤测试。
g.不包括光纤折射率引起的不确定度。
h.1300nm时的多模典型输出功率和1550nm时的单模典型输出功率。
i.正在进行，以获得更佳的效果。
|
技术规格
|
||
| 显示屏 | 彩色触摸屏，800×480TFT，178mm（7 in） | |
| 接口 | 两个USB2.0端口 | |
| RJ-45 LAN 10/100/1000 Mbit/s | ||
| 光纤检测器连接器端口（视频） | ||
| 内置蓝牙和WI—FI（选购） | ||
| 存储量 | 8GB内存（闪存） | |
| 16GB内存（内存），选购 | ||
| 电池 | 充电锂离子电池 | |
| 可根据Telcordia*（Bellcore）TR—NWT—001138连续 | ||
| 运行8小时 | ||
| 电源 | AC/DC适配器，输入：100—240VAC，50—60Hz， | |
| 最大2A；输出：24 VDC,90W | ||
| 计算机 | 英特尔ATOM处理器 | |
| Windows Embedded Standard系统 | ||
| 一般规格 | |||
| 尺寸（H x W x D） | 190mm x 252mm x 66mm | ||
| （7 1/2 x in 9 15/16 in x 5/8 in） | |||
| 重量 | 1.5kg（3.3lb） | ||
| 温度 | 运行温度：0℃至50℃（32℉至122℉） | ||
| 存储温度①：—40℃至70℃（—40℉至158℉）** | |||
| 相对湿度 |
0%至95%（非冷凝）
|
||
|
附件
|
|||
| FP4S | 400x光纤检测器 | GP—2001 | USB键盘 |
| FP4D | 200x/400x光纤检测器 | GP—2016 | 10英尺长的RJ—45LAN电缆 |
| GP—10—086 | 刚性FTB—1仪器箱 | GP—2028 | 计算机安全电缆工具包 |
| GP—10—072 | 半刚性FTB—1仪器箱 | GP—2137 | USB至RS-232转换器 |
| GP—302 | USB鼠标 | GP—2138 | DC卡适配器/变流器 |
| GP—1002 | 耳机 | GP—2144 | USB 16G微硬盘 |
| GP—1008 | VFL适配器（2.5mm至1.25mm） |
|
|
|
PM-200内置功率计规格
|
|
| 校准波长（nm） | 850、1300、1310、1490、1550、1625、1650 |
| 可选CWDM校准波长（nm） | 1270、1290、1310、1330、1350、1370、1390、1410、1430、1450、1470、1490、1510、1530、1550、1570、1590、1610、1383、1625 |
| 功率范围（dBm） | 10至—86（lnGaAs） |
| 不确定度（%）② | ±5%±3pW（lnGaAs） |
| 显示屏分辨率（dB）lnGaAs | 0.01=最大值至—76dBm |
| 0.1=—76dBm至—86dBm | |
| 1=—86dBm至最小值 | |
| 自动偏移置零范围③ | 对lnGaAs，最大值至—63dBm |
| 声音检测（Hz） |
270/1000/2000
|
备注
①.在温度为23℃±1℃、波长为1550nm并使用FC连接器的条件下。?？榇τ诳障心Ｊ?。使用电池供电。
②.最高至5dBm。
③.对于±0.05dB，范围为18℃到28℃。
