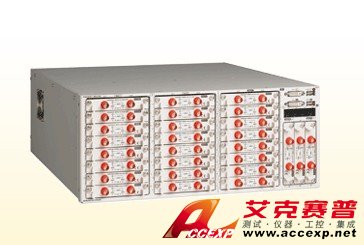

日本日置 HIOKI MR8740 数据采集记录仪
名称：数据采集记录仪
品牌：日置 HIOKI
型号：MR8740
简介：日本日置 HIOKI MR8740数据采集记录仪都能满足电气汽车用的变频器及马达，电池性能检查时日益增多的多通道测量需求。使用专用的DVM单元MR8990，HIOKI MR8740数据采集记录仪能够以最多54ch高精度、高分辨率的同时测量D...
申请服务
- 产品介绍
日本日置 HIOKI MR8740数据采集记录仪都能满足电气汽车用的变频器及马达，电池性能检查时日益增多的多通道测量需求。使用专用的DVM单元MR8990，HIOKI MR8740数据采集记录仪能够以最多54ch高精度、高分辨率的同时测量DC电压。HIOKI MR8740数据采集记录仪54通道可以同时实现20MS/s的高速测量，这种日本测量界是属于首创。
日本日置 HIOKI MR8740数据采集记录仪的特点：
1.通过多通道的同时测量，缩短测量时间
进行发动机控制单元*、电气汽车用的变频器、马达的性能检查、电气汽车的电池检查时，需多通道的测量电压。以往的存储记录仪最多32ch测量，这次发售MR8740最多可进行54通道的电压测量。而且为了满足轻松测量的需求，同时开放了16ch的MR8741。
和以往将多台机架安装式的数字多用表组装在一起各通道分别测量的方式相比，这次的两款机型通过使用DVM单元MR8990实现多通道的同时测量，因此大幅缩短了测量时间。
*综合的电子控制发动机工作的部件
2.单元内置型的主机让系统简单化并省空间
进行多通道的测量时，以往因为使用多台数字多用表等测量仪器组装在一起的测量系统，所以造成设备体积庞大。而MR8740、MR8741主机就按照了小型的测量单元，真正实现了系统的小型化，并节省不少空间。
此外，也省去了组装多台测量仪器时复杂的配线连接步骤。
3.MR8741具备区域判断性能，可判断是否合格
MR8741具备以往的存储记录仪拥有的区域判断性能。区域判断性能是指产品出货时判断合格与否，重新对合格品设置波形判断区域，检查测量波形是否在此范围内。
在生产线上通过使用区域判断性能，可避免人工判断合格与否的模糊性的同时，让检查实现全自动化，从而提高产能。
日本日置 HIOKI MR8740数据采集记录仪主要用途：
•发动机控制单元、电气汽车用的变频器、马达的性能检查
•电气汽车用电池的性能检查
•电力设备的试验(负载短路试验、开合器的试验)
| HIOKI MR8740 | HIOKI MR8741 | |
| 通道数 | 最大模拟54ch+逻辑16ch | 最大模拟16ch+逻辑16ch |
| 输入单元数 | 仅使用模拟单元时 | 仅使用模拟单元时 |
| [?？镮：模拟单元16台] 模拟32ch+逻辑标配8ch | [模拟单元8台] 模拟16ch+逻辑标配16ch | |
| [?？镮I：模拟单元11台] 模拟22ch+逻辑标配8ch | ||
| 使用模拟单元和逻辑单元时 | 使用模拟单元和逻辑单元时 | |
| [?？镮： 模拟单元13台+逻辑单元3台] | [模拟单元5台+逻辑单元3台] | |
| 模拟26ch+逻辑56ch(逻辑标配8ch+逻辑单元48ch) | 模拟10ch+逻辑64ch(逻辑标配16ch+逻辑单元48ch) | |
| [?？镮I： 模拟单元8台+逻辑单元3台] | ||
| 模拟16ch+逻辑56ch(逻辑标配8ch+逻辑单元48ch) | ||
| 对应单元 | 8966模拟单元、8967温度单元、8968高分辨率单元、8969应变单元、8970频率单元、8971电流单元（仅MR8740，最多4单元）、8973逻辑单元（最多3单元）、MR8990DVM单元 | |
| (选件) | ||
| 测量量程 | 5mV～20V/div，12档量程，分辨率：量程的1/100 (使用8966时) | |
| （20div满量程） | 5mV～20V/div，12档量程，分辨率：量程的1/1600 (使用8966时) | |
| 最大输入电压 | DC 400V（使用8966/8968时），输入端口间的安全电压 | |
| 对地间最大额定电压 | AC、DC 300V（输入和主机间绝缘、输入通道和外壳间、各输入通道间的安全电压） | |
| 频率特性 | DC～5MHz (-3dB，使用8966时)， DC～100kHz (-3dB，使用8968时) | |
| 时间轴（MEM时） | 5μs～5min/div，26档量程，时间轴分辨率100点/div | |
| 测量功能 | MEM（高速记录）、FFT | |
| 记录容量 | 16MW/ch（固定） | |
| 外部存储装置 | USB2.0 | |
| 显示屏 | 无 | |
| 配有通用的显示器用数字DVI端口（MR8740各?？槎加校?/td> | ||
| 外部接口 | [LAN] 100BASE-TX (DHCP、 DNS对应、 FTP服务器、 HTTP服务器) | |
| [USB] USB2.0 系列A插座×2 (鼠标操作) | ||
| 电源 | AC100 ～240 V、 50/60 Hz (最大250 VA ) | AC100 ～240 V、 50/60 Hz (最大120 VA ) |
| 体积及重量 | 426W × 177H × 505D mm（无突起物） 10.8kg (仅主机) | 350W × 160H × 320D mm（有突起物）、 5.4kg (仅主机) |
| 附件 | 使用说明书×1、应用光盘（波形查看Wv/通讯指令表）×1、电源线×1、安装用金属支架（用于EIA，仅MR8740） | |
