艾克赛普 能源回收式电池模组测试系统解决方案17040

艾克赛普 能源回收式电池模组测试系统解决方案17040是专为高功率二次电池组测试而开发的高精密充放电设备，具有能源回收功能，可节省放电过程所消耗的大量电能，即使动态充放电，也能确保电网端维持稳定，不致因谐波污染影响其他设备。并将电池组放电产生的电能回收到电网再利用，解决传统的设备放电能量虚耗，以及空间热处理不易的问题，符合环保需求。


艾克赛普 能源回收式电池模组测试系统解决方案17040具备信道并联与动态工况仿真功能，并联功能可提升最大充放电电流和功率，增加设备使用上的效益与弹性，可达到设备高利用率。动态工况仿真功能可让用户加载行车路谱的电池波形，可选择电流或功率两种模式来适用不同标准(NEDC/FUDS)的要求。双向架构可确保充放电转态瞬间电流不会中断，才可精确模拟出行车工况，并能符合ISO、IEC、UL、GB/T 等各式国际测试标准。


艾克赛普 能源回收式电池模组测试系统解决方案17040搭配Battery Pro软件，具备弹性编辑功能，可进行各信道独立测试，符合二次电池?？榈母飨畈馐孕枨?，具高度稳定性与安全性，并支持断电复归功能，确保测试数据不中断。


针对电池测试设计多项安全?；せ?，测试过程自动侦测过电压、过电流、过温度、外部参数判断等异常讯号，保障测试过程安全。各通道侦测到异常时，启动中止充放电?；ご胧?，并具备断电数据保存与复归测试功能，防范任何数据遗漏的潜在因素。


艾克赛普 能源回收式电池模组测试系统解决方案17040主要特色：

• 可符合动力电池国际标准测试 : IEC, ISO, UL, GB/T 等

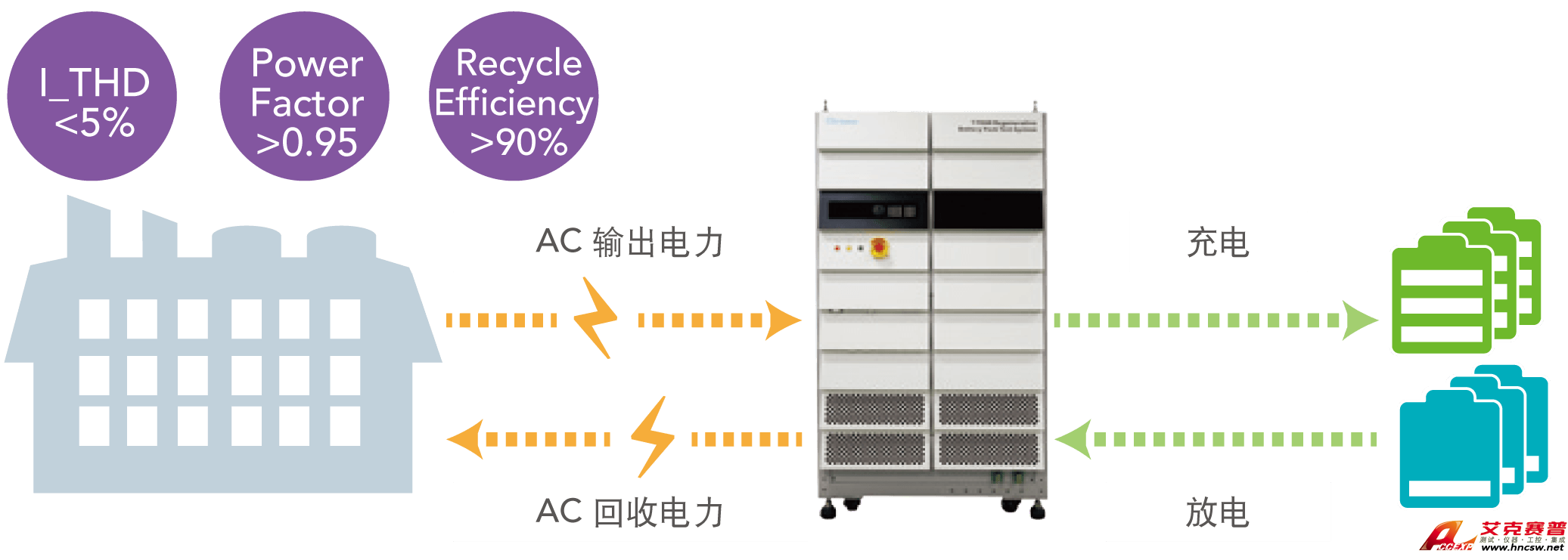

• 具备电池放电能量回收再利用功能 (Eff. >90%, PF >0.95, I_THD <5%)
• 具有电压/电流多档位自动切换功能
• 高精准度电流/电压量测(±0.05%FS/±0.02%FS)

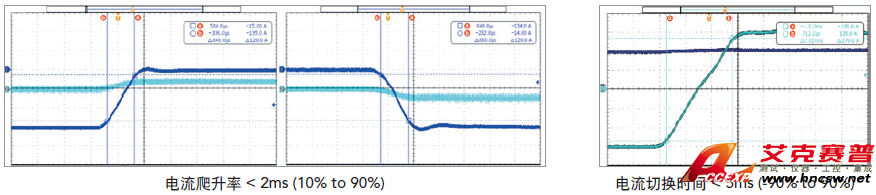

• 电流爬升率 2ms (10%~90%)
• 动态(电流/功率)工况模拟测试 : NEDC, FUDS, HPPC 等<
• 具备通道并联功能
• 报表资料分析功能
• 支援断电复归测试功能
• 测试异常自动?；すδ?/span>
• 电池模拟器功能(选配)
• 高功率检测设备
  - 电压范围 : 60 ~1000V
  - 电流范围 : 0 ~ 750A
  - 功率范围 : 0 ~ 300kW
• 客制化整合功能
  - 整合温控箱
  - BMS 资料读取判断
  - 多通道电压/温度采集

安全 - 强化风险管控

• 可将测试条件及截止/?；ぬ跫?，直接加载到充放电机执行，透过内部软件/硬件达到多层?；すδ?/span>
• 可整合外部硬件取得各项实时监控参数，如BMS、Data Logger、Chamber、I/O讯号，达到告警/截止/断电?；すδ?/span>
• 透过BMS通讯读值与Data Logger的量测，能监控电池包中的各项电压/温度值，并可依照设定值进行实时判断与?；ざ?/span>
• 内建多项告警/?；つＪ? OVP, UVP, OTP, WIR_LOSS, CAL_ERR, POW_ERR, RM

精准 - 提升产品质量

• 高频取样量测技术: 最快取样率50kHz, 确保动态量测精度
• 电压精度 : ±(0.02% of rdg. ± 0.02% of F.S.)
• 电流精度 : ±(0.05% of rdg. ± 0.05% of r.n.g.)
• 快速响应测试技术 : 电流切换时间5ms(-90% to 90%)，适用于多种测试应用需求
• 自动电压/电流文件位切换功能: 皆可分为4个档位，随着大电流或小电流的动态变化过程，自动调整正确档位，达到量测精度之优化
• 支持动态工况仿真(Waveform)测试功能，仿真实际行车路况之电流或功率状态，支持NEDC、FUDS、HPPC等法规测试标准

高频取样量测技术

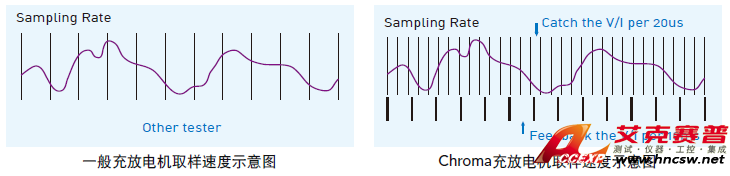

一般电池充放电机，直接使用软件读取电流值作电量计算，然而软件的数据读取速度有限制，将造成动态电流的容量计算误差过大。Chroma 藉由提高V/I 取样率，并透过两次积分法，提供更佳精准的容量计算，电流变化时的数据不遗漏，不受数据传输速率影响。

• V/I 取样率50kHz (每20μs 取样一点)
• 分段积分模式运算 : 对 I 积分 – 电容量 ; 对 V x I 积分 – 能量

快速响应测试技术

在电流快速响应的同时，可达到优化的充放电模式转换控制，避免测试过程损伤到待测物。

• Current Ripple Noise <0.5%, Overshoot <1%

动态工况仿真功能

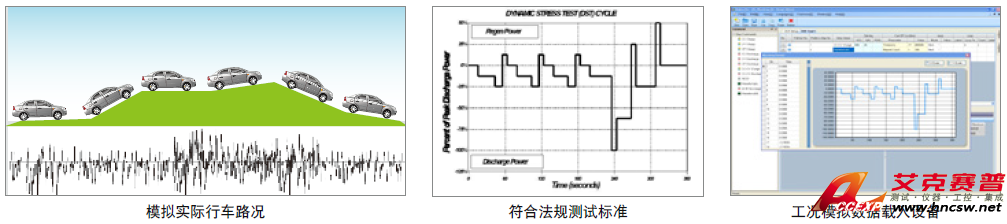

电池组的使用方式都是快速与不规则的电流充放电变动状态，透过工况模拟，电池组的使用状态才能真实的反应在电池上。

• 仿真电池实际使用的动态充放电波形，在此动态电流模式下 (Waveform)，最大放电与最大充电电流变换时间仅需要5ms
• 工步可设定读取指定计算机内存放电流/功率波形的Excel档案
• 每通道可储存720000点, 进行长时间动态测试
• 工况波形变化的间隔时间1ms~10sec.

效益 - 降低营运成本

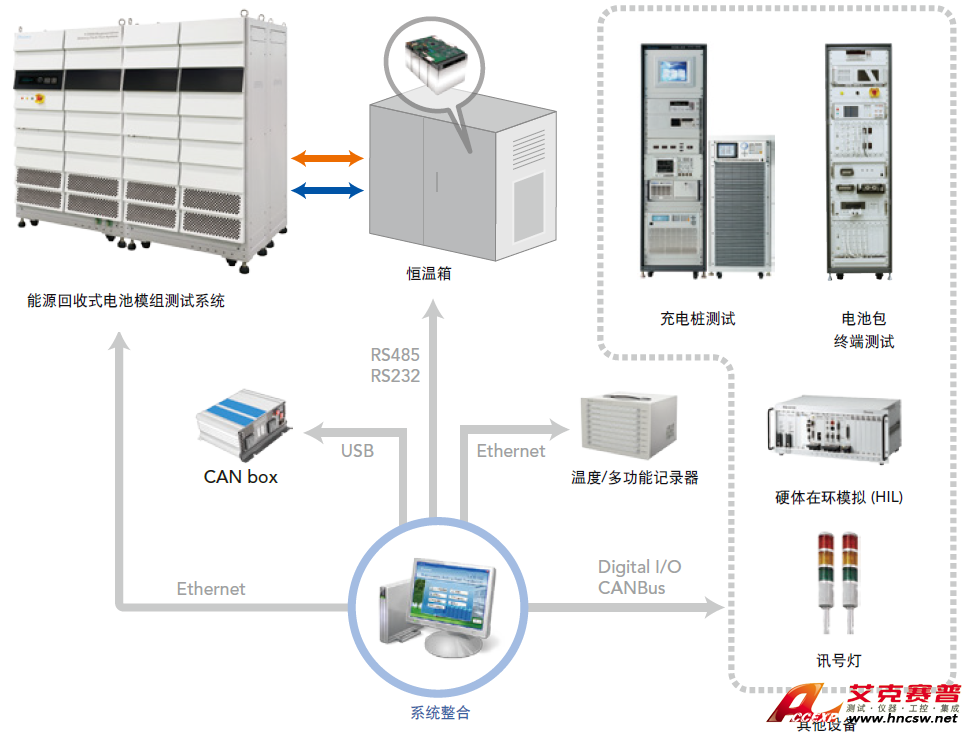

• 软硬件之整合/客制能力，如 : BMS、Data logger、恒温箱、外部讯号、HIL (Hardware in the Loop)
• 提供多种设备外部讯号接口 (CANbus, Ethernet, Analog I/O)，可支持硬件在环测试平台 (HIL)
• 系统之间具有并联功能，最大可并联至600kW, 1500A之规格
• 具备电池充放电机与电池仿真器两种功能
• 具备高效率之放电能量回收技术

多功能记录器整合技术

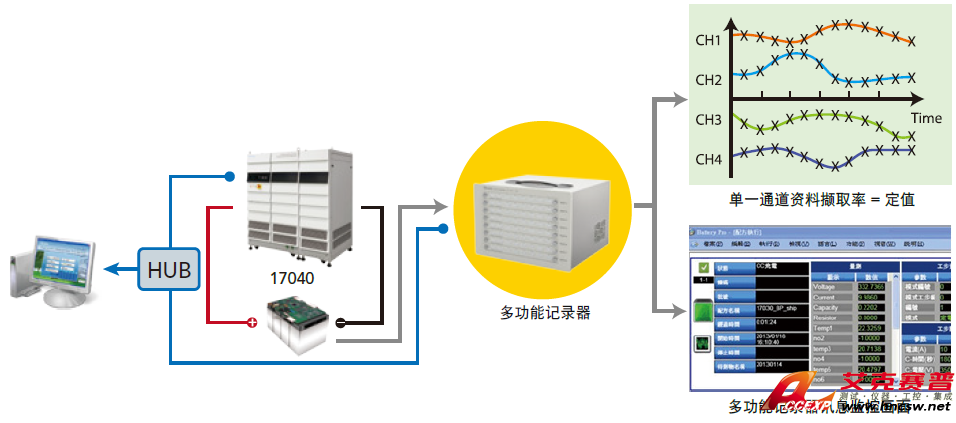

17040系统透过软体可整合多功能记录器，在充放电过程中，读取多组的电压与温度纪录，其条件可转成?；て舳跫蚪刂固跫?。多功能记录器可达到各通道同步取样，最快的资料撷取速度为10ms，17040系统则最多可支援多功能记录器达120通道。

放电能量回收技术

• 采用双向式电路架构，对电流反向变化能精准控制
• 具有放电能量回收功能 (效率 >90%.)
• 稳态能量回收特性 : 符合太阳能回收电网标准，电流THD < 5%，PF > 0.95
• 动态能量回收特性 : 实时完成瞬时电流之相位转换，避免电网污染

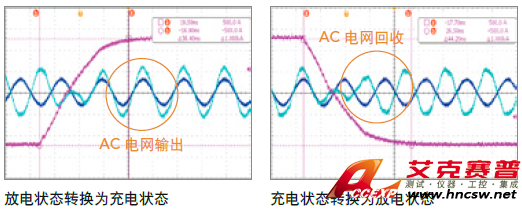

• 能量回收至电网过程，AC电流波形平顺且实时完成相位转换，可避免测试误判或造成电网被污染影响其他设备

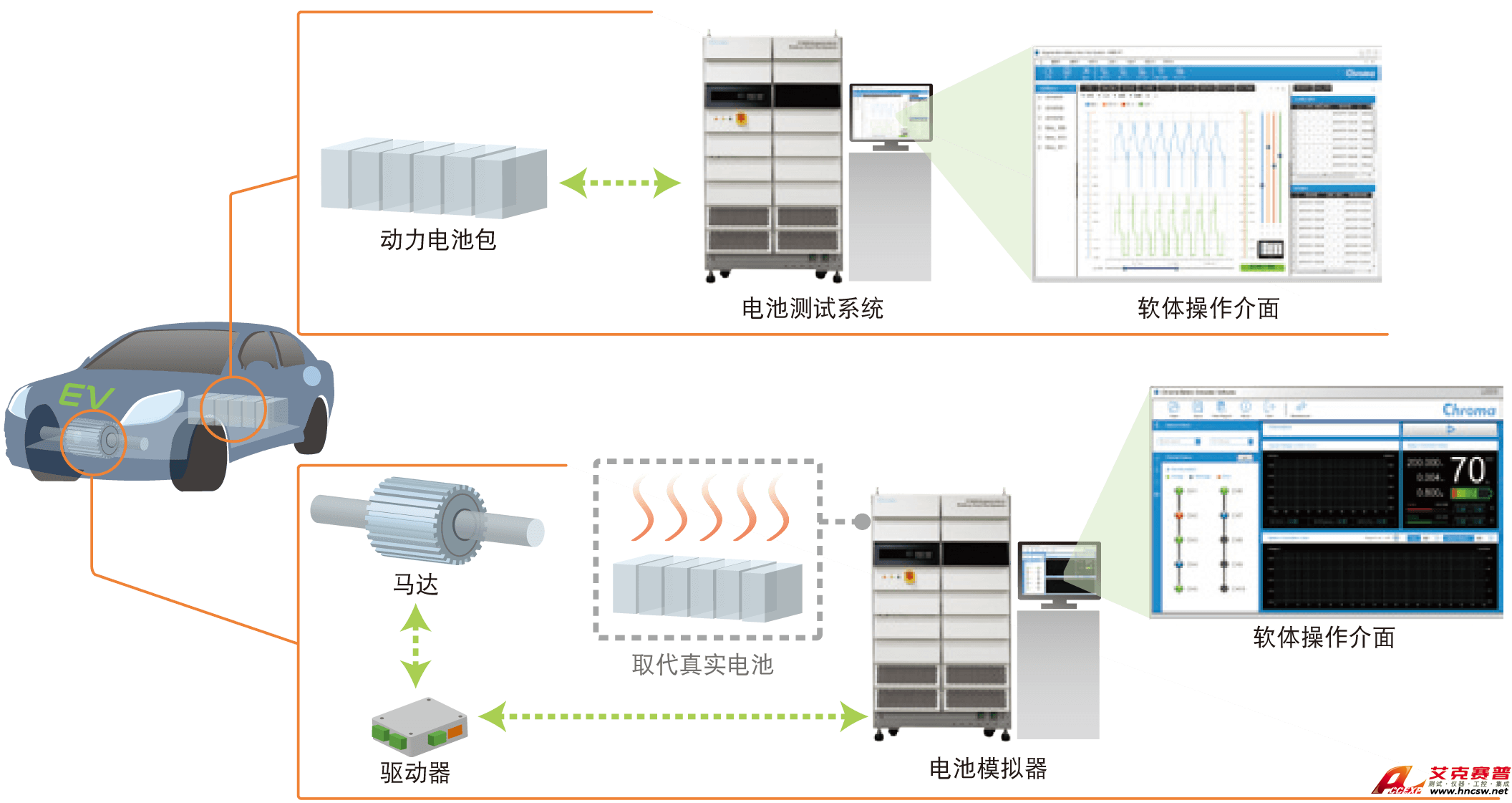

双重模式应用切换

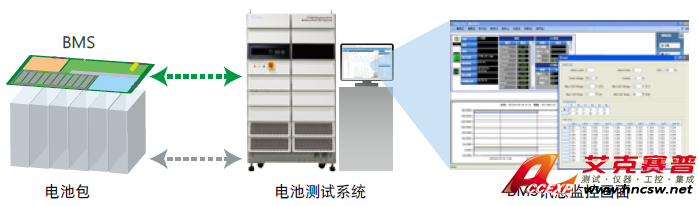

• 充放电机模式 : 透过Battery Pro软件操作接口，应用于动力电池包检测
• 电池仿真器模式 : 透过Battery Simulator软件操作接口，应用于马达驱动/充电桩测试

 电池充放电软件 - Battery Pro

艾克赛普 能源回收式电池模组测试系统解决方案17040的软件平台Battery Pro，符合二次电池组的各项测试需求，具备高度的稳定性与安全性，并具备断电数据保存回复功能，防范任何数据遗漏的可能性。

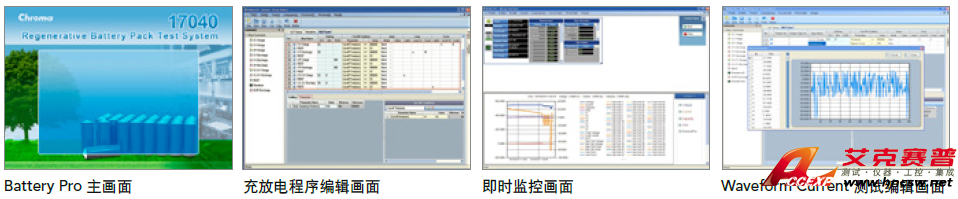

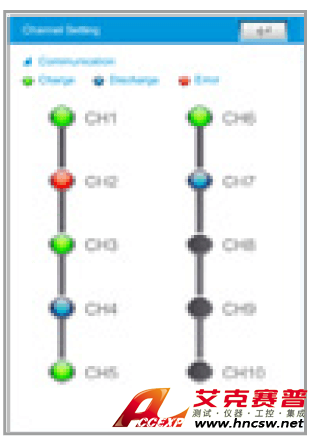

• 实时监控：系统测试状态实时浏览，无须等待，信道数据与系统整合数据可同时浏览
• 图示管理：信道测试状态透过不同图示管理，一目了然，易看易懂易了解，立即对照状态说明，了解测试状态
• 权限设定：可设定使用者操作权限，方便管理
• 故障纪录追踪：独立纪录信道异常状态

整合CANbus/SMbus/LIN 通讯功能

• 可直接加载Vector.dbc档，让使用者快速且方便完成BMS监控设定
• 用户依照BMS通讯协议，自行设定所需要的讯息信息
• 读取的BMS数据可转成，测试中的?；ぬ跫蚪刂固跫?/span>

 电池仿真器软件 - Battery Simulator

17040具备电池充放电机与电池仿真器两种功能，可用于测试电池组与测试与电池组连接的相关产品，产品在研发设计时，其供货商电池还未到位，可透过电池仿真器功能，确认其系统功能是否正常，且也能程控不同电池电量状态(SOC状况)，并可下载不同电池曲线，测试产品充放电状态，预先做产品与电池搭配的测试评估，可应用于汽车启停系统马达驱动器、轻型电动车电控器、车载充电器等各项测试。

电池组仿真功能  多通道电池组特性仿真 电池组电源充电与放电模拟 电池特性曲线设定 启始电压与启始容量初始化设定 电池组总容量设定 充电与放电效率设定 电池直流内阻模拟 电池组初始化循环模拟 单通道双向电源供应器 单通道双向电源供应器  电压/电流/功率显示 电压/电流设定 Pre-charge功能: 设定产生设定电压所需时间

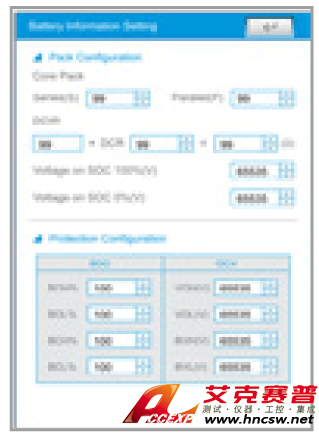

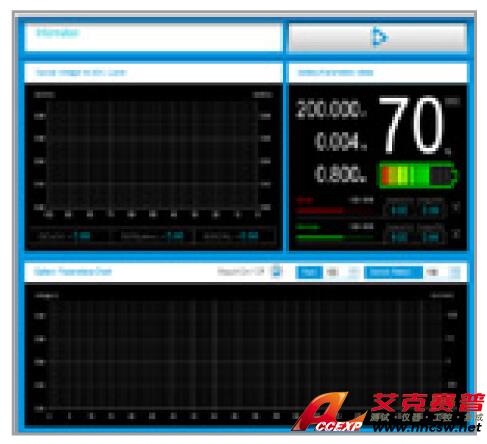

电池组?；すδ?img alt="" src="/uploads/allimg/200814/17040_13.png" style="float: right; width: 140px; height: 191px;" /> 过电流?；?/span> 过电流?；?/span> 电池高电压/电量警示 电池低电压/电量警示 电池过高电压/电量?；?/span> 电池过低电压/电量?；?/span>     实时测试数据显示  电压/电流/功率数值显示 电压/电流/功率图形显示 电池组充放电曲线显示 测试报表导出功能

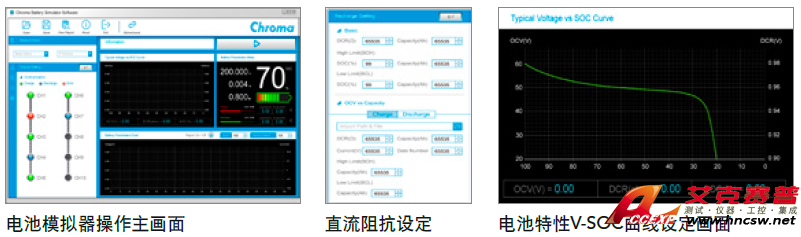

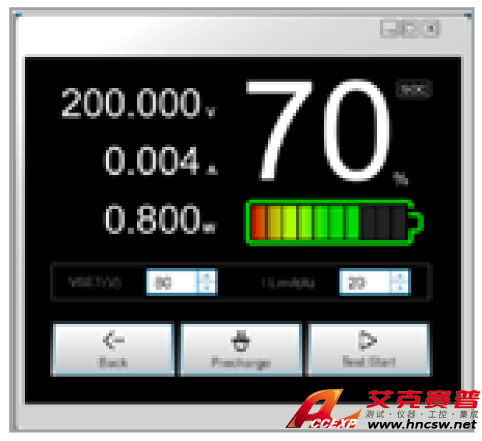

Battery Pro 电池仿真器操作接口

可选配电池仿真器功能，双向电压源可被充电或放电，可设定电池容量/直流阻抗/下载V-SOC曲线，适合使用于测试充电器、逆变器及马达驱动器，附有电池仿真器专用软件。
