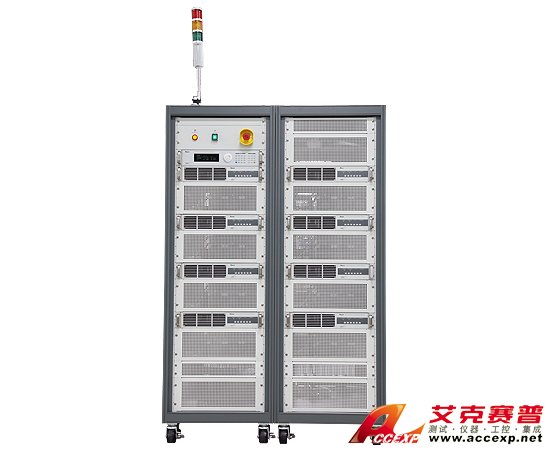

艾克赛普 能源回收式电池包测试解决方案17020

艾克赛普 能源回收式电池包测试解决方案17020主要特色：

• 操作模式：定电流/定电压/定功率放电
  通道功率：通道电压：60V/100V/200V
  通道电流：
  • 10kW/20kW (单通道)
  • 30kW/40kW/50kW/60kW/70kW/80kW (可并联)
  • 60V：180A/360A per channel；720A (可并联)
  • 100V/200V：100A per channel；
  • 100V/200V：200A/300A/400A/500A/600A/700A/800A(可并联)
• 电池放电能量回收功能，回收效率85%
• 具备并联功能
• 模拟动态功率/电流充放电功能
• 高精准度电流电压量测
• 快速充电与放电间电流切换，过程不中断
• 充放电模式转换时(CC-CV-CP)，电流平顺无突波
• 报表资料分析功能
• 支援断电资料复归功能
• 独立通道?；すδ?/span>

安全 - 强化风险管控

• 可将测试条件及截止/?；ぬ跫?，直接加载到充放电机执行，透过内部软件/硬件达到多层?；すδ?/span>
• 可整合外部硬件取得各项实时监控参数，如BMS、Data Logger、Chamber、I/O讯号，达到告警/截止/断电?；すδ?/span>
• 透过BMS通讯读值与Data Logger的量测，能监控电池包中的各项电压/温度值，并可依照设定值进行实时判断与?；ざ?/span>
• 内建多项告警/?；つＪ剑篛VP, UVP, OTP, WIR_LOSS, CAL_ERR, POW_ERR, RM

精准 - 提升产品质量

• 高频取样量测技术：最快取样率50kHz, 确保动态量测精度
• 电压精度：±(0.02% of rdg. ± 0.02% of F.S.)
• 电流精度：±(0.05% rdg. ± 0.05% mg.)
• 快速响应测试技术：电流爬升率50ms(-90% to 90%)，适用于多种测试应用需求
• 支持动态工况仿真(Waveform)测试功能，仿真实际行车路况之电流或功率状态，支持NEDC、FUDS、HPPC等法规测试标准

高频取样量测技术

一般电池充放电机，直接使用软件读取电流值作电量计算，然而软件的数据读取速度有限制，将造成动态电流的容量计算误差过大。Chroma 藉由提高V/I 取样率，并透过两次积分法，提供更佳精准的容量计算，电流变化时的数据不遗漏，不受数据传输速率影响。

• V/I 取样率50kHz (每20μs 取样一点)
• 分段积分模式运算：对 I 积分 – 电容量 ; 对 V x I 积分 – 能量

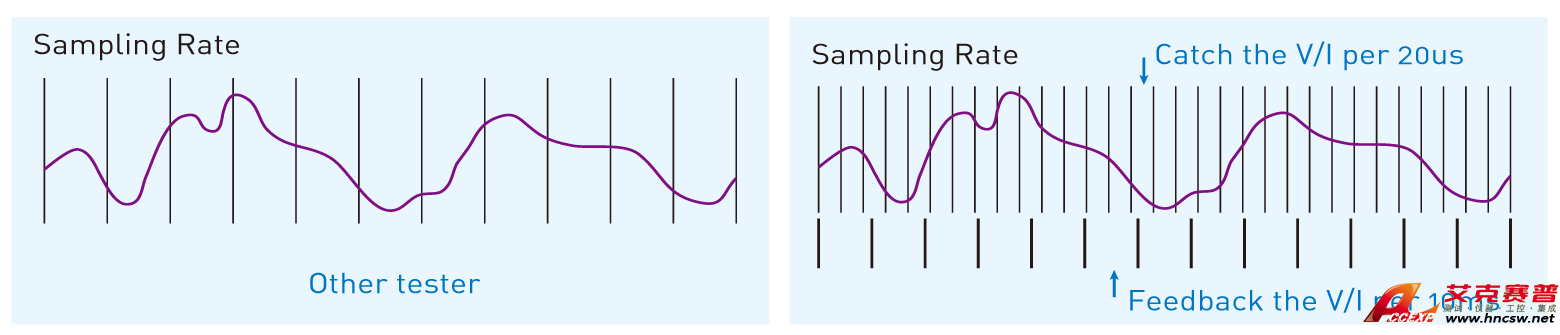

▲一般充放电机取样速度示意图                    ▲Chroma充放电机取样速度示意图

快速响应测试技术

在电流快速响应的同时，可达到优化的充放电模式转换控制，避免测试过程损伤到待测物。

• Current Ripple Noise <1%FS, Overshoot <1%

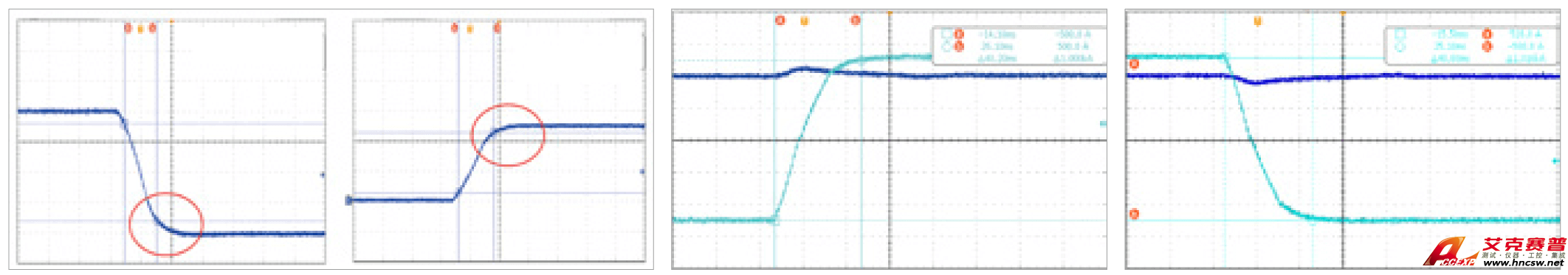

▲Overshoot <1%                                          ▲电流爬升率 2ms (-90% to 90%)

动态工况仿真功能

电池组的使用方式都是快速与不规则的电流充放电变动状态，透过工况模拟，电池组的使用状态才能真实的反应在电池上。

• 仿真电池实际使用的动态充放电波形，在此动态电流模式下 (Waveform)，最大放电与最大充电电流变换时间仅需要10ms
• 工步可设定读取指定计算机内存放电流/功率波形的Excel档案
• 每通道可储存720000点, 进行长时间动态测试
• 工况波形变化的间隔时间10ms~10sec.

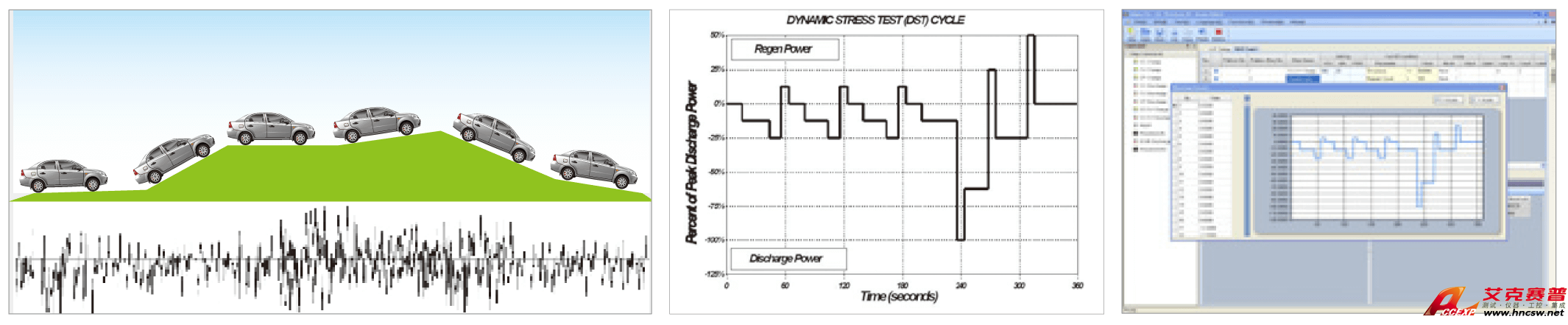

           ▲模拟实际车型路况                                        ▲符合法规测试标准                    ▲工况仿真数据加载设备

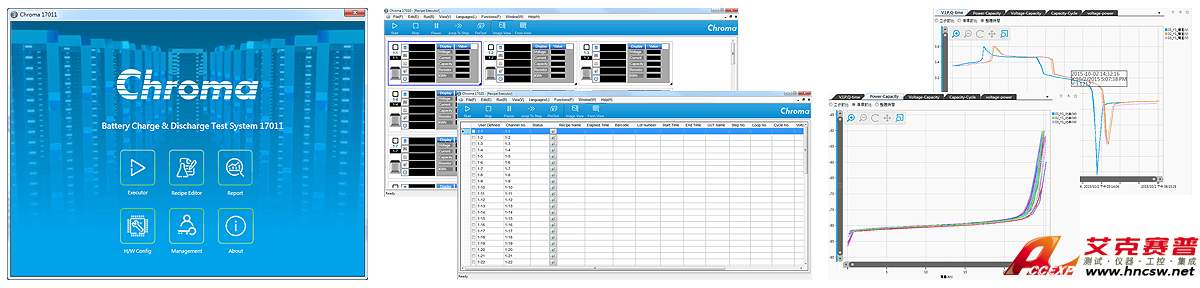

艾克赛普 能源回收式电池包测试解决方案17020的软件平台Battery Pro，符合二次电池组的各项测试需求，具备高度的稳定性与安全性，并具备断电数据保存回复功能，防范任何数据遗漏的可能性。

• 实时监控：系统测试状态实时浏览，无须等待，信道数据与系统整合数据可同时浏览
• 图示管理：信道测试状态透过不同图示管理，一目了然，易看易懂易了解，立即对照状态说明，了解测试状态
• 数据分析功能：客制化图表功能，快速绘制测试曲线 (Life cycle, Capacity report…等)
• 故障纪录追踪 & 权限设定：独立纪录信道异常状态；可设定使用者操作权限

       ▲模拟实际车型路况                                        ▲符合法规测试标准                    ▲工况仿真数据加载设备

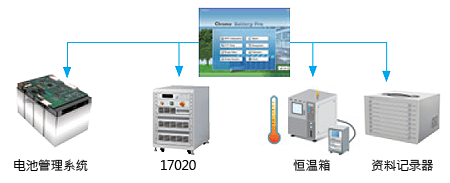

系统整合

• 透过软件可整合恒温恒湿箱，配合充放电测试做同步设定条件
• 透过软件可整合数据纪录器，在充放电过程中，读取多组的电压与温度记录，其条件可转成?；て舳跫蚪刂固跫?/span>

• 透过软件可整合通讯界面装置，选购A692000/A692001各为4信道/8信道的通讯单元，可做CANbus、RS485通讯，在充放电过程中，读取多组的电池管理系统(BMS)的数据，其条件可转?；て舳跫蚪刂固跫?/span>
