FLIR M-626L M-320L 海事舰艇船舶热像仪
名称：红外热像仪
品牌：
型号：
简介：FLIR M-626L M-320L 海事舰艇船舶热像仪包括一个远程操纵杆控制装置 (JCU)，可用来操纵云台?；褂卸钔獾?JCU 可供选购，它们可用来在船上的多个不同位置操纵 M 系列热像仪。 JCU 是 M 系列热像仪的主要控制方式。F...
申请服务
- 产品介绍
FLIR M-626L M-320L 海事舰艇船舶热像仪包括一个远程操纵杆控制装置 (JCU)，可用来操纵云台?；褂卸钔獾?JCU 可供选购，它们可用来在船上的多个不同位置操纵 M 系列热像仪。 JCU 是 M 系列热像仪的主要控制方式。FLIR M-626L M-320L 海事舰艇船舶热像仪可以实现下列操作：移动热像仪（平推或倾斜）、电子变焦、在红外线热像仪和低照度摄像机之间切换、调整图像质量并且访问屏幕菜单。
FLIR M-626L M-320L 海事舰艇船舶热像仪控制面板完全密封，以便在海上环境中使用。与热像仪本身一样，控制面板也达到 IP66 标准。 控制旋钮提供精准的等比例速度控制。使用控制旋钮可将 M 系列热像仪定位于您需要监视方向。JCU Puck（控制板）功能类利ｰ操纵杆，它可以被左、右、前、后移动，并且可在任意方向旋转?；箍梢园阉聪拢ㄈ缤セ魇蟊辏┗蛘呃??？捎盟贫阆窕脑铺ㄎ恢?，还可用来浏览屏幕菜单。
|
M-626L
|
M-320L
|
|
| 成像性能 | ||
| 热成像仪 | ||
| 探测器类型 |
焦平面阵列，非制冷氧化钒 (VOx) 微测辐射热计
|
|
| 像素数量 |
640 x 480
|
320 x 240
|
| 视场角 |
使用35 mm 镜头时：26°(水平) x 20° (垂直)
|
使用35 mm 镜头时：20°(水平) x 15° (垂直)
|
| 图像帧频 |
8.3 Hz PAL / 7.5 Hz NTSC
|
25 Hz PAL / 30 Hz NTSC 或 8.3 Hz PAL / 7.5 Hz NTSC
|
| 电子变焦 |
2 倍、4 倍
|
2 倍
|
| 图像处理 |
数字图像细节增强 (DDE)
|
|
| 热灵敏度 |
<50 mK（在 f/1.0 光圈，+25°C 时）
|
|
| 光谱范围 |
7.5至13.5
|
|
| 对焦 |
固定
|
|
| 微光摄像机 | ||
| 探测器类型 |
1/2”中间列传输 CCD
|
|
| 线分辨率 |
768（水平）x494（垂直）
|
|
| 最小亮度 |
f/1.4 光圈条件下为 100 微流明
|
|
| 方位/俯仰云台 | ||
| 方位角范围 |
360°连续
|
|
| 仰角范围 |
+/- 90°
|
|
| 图像显示 | ||
| 视频输出 |
PAL 制热像和微光图像或者 NTSC 制热像和微光图像
|
|
| 接口类型 |
包括带 BNC 转 RCA 适配器的 BNC 接口，用于视频输出
|
|
| 电源 | ||
| 要求 |
12 V DC至24 V DC (-10% / +30%)
|
|
| 功耗 |
25 W（标称值）；50 W（最大值）（在 -25°C 加热器工作时）；7 W（待机模式下）
|
|
| 环境条件 | ||
| 工作温度范围 |
-25°C至+55°C
|
|
| 存储温度范围 |
-40°C至+85°C
|
|
| 沙/尘 |
美军标Mil-Std-810E
|
|
| 封装 |
IP66
|
|
| 冲击 |
垂直15 g；水平9 g
|
|
| 振动 |
IEC 60945；美军标Mil-Std-810E
|
|
| 盐/雾 |
IEC60945
|
|
| 风速 |
100节
|
|
| 电磁干扰 |
IEC 60945
|
|
| 自动窗口除霜 |
标准
|
|
| 窗口除冰 |
标准
|
|
| 闪电防护 |
标准
|
|
| 物理特性 | ||
| 热成像仪尺寸（长 x 宽 x 高) |
直径17.8 cm、高27.9 cm
|
|
| 热成像仪重量 |
4.1 kg
|
|
| 装运尺寸 (热成像仪+ 包装) (长 x 宽 x 高) |
39 cm x 39 cm x 40 cm
|
|
| 装运重量（热成像仪 + 包装） |
7.8 kg
|
|
|
|
|
|
|
|
|
|
| 标准包装 |
M-626L或M-320L多传感器系统，带 46 cm 电源线、模拟视频线和以太网线。操纵杆控制装置、操作手册光盘、安装硬件、7m 以太网电缆、快速启动指南
|
|
|
|
|
|
| 选装组件 |
Dual Station JCU
|
|
|
低烟无卤以太网电缆
|
|
|
|
倒装冒口
|
||
FLIR M-626L M-320L 海事舰艇船舶热像仪适合在漆黑的夜晚航行时使用，无需任何光线即可产生清晰图像。
FLIR M-626L M-320L 海事舰艇船舶热像仪只要有少量光线（如月光或环境光），就可以使用微光摄像机。它可以提高光线昏暗条件下的航行能力，使得在码头内泊船更方便。只要有微弱光线，微光摄像机便可以帮助您改进视野。

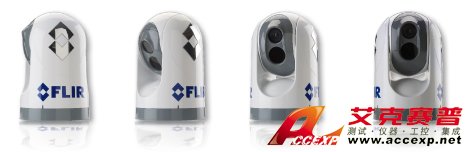

FLIR M-626L M-320L 海事舰艇船舶热像仪M系列有2种机型可供选择：
M-320L：这种机型配备了氧化钒微测辐射热计探测器，可产生 320 x 240 像素的清晰热像。
M-626L：这种机型配备了氧化钒微测辐射热计探测器，可产生 640 x 480 像素的图像。其分辨率为M-320L的4倍。使用这种机型，您可以看到最清晰的热像，即使最微小的细节也逼真呈现。这两种系统都配备了微光摄像机。
FLIR M-626L M-320L 海事舰艇船舶热像仪专为恶劣的海洋环境而设计
M系列热成像仪非常结实耐用。热成像仪的重要机芯部件达到 IP66 等级，具有出色的防潮和防水性能。M 系列可在 -25°C 到 +55°C 温度范围内工作，它有一个内置的加热器，可对其?；ご敖谐僮?。这样，即便在极冷的环境中，热成像仪镜头也能保持清晰，显示器仍会显示出高品质的红外图像。
FLIR M-626L M-320L 海事舰艇船舶热像仪操作方便的方位/俯仰云台系统
M系列的标准配置中包括一个直观的操纵杆控制装置，可使船长的水平视场角达到360°，垂直视场角达到 +/-90°，获得绝佳的实况感知能力。
FLIR M-626L M-320L 海事舰艇船舶热像仪机身轻巧
M系列两种机型的机身十分轻巧，可安装在船上任何位置?？梢越前沧暗揭桓鲎罴压鄄煳恢?，从而获得最开阔的视场。

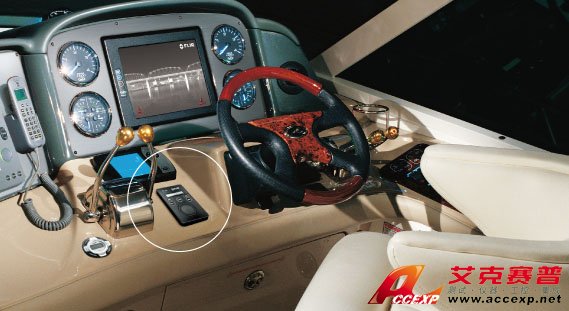

FLIR M-626L M-320L 海事舰艇船舶热像仪远程控制面板
M系列的标准配置包括一个远程操纵杆控制装置 (JCU)，可用来操纵方位/俯仰云台?；褂卸钔獾腏CU可供选装，它们可用来在船上的多个不同位置操纵M系列热成像仪。
JCU是M系列热成像仪的主要控制方式。它可以实现下列操作：移动热成像仪（平推或倾斜）、电子变焦、在热成像仪和微光摄像机之间切换、调整图像质量并且访问屏幕菜单。
M系列热成像仪控制面板完全密封，以便在海上环境中使用。与热成像仪本身一样，控制面板也达到IP66标准。
控制旋钮提供精准的等比例速度控制。使用控制旋钮可将M系列热成像仪定位于您需要监控的方向。JCU Puck（控制板）功能类似于操纵杆，它可以左、右、前、后移动，并且可在任意方向旋转?；箍梢园阉聪拢ㄈ缤セ魇蟊辏┗蛘呃??？捎盟贫阆窕姆轿?俯仰云台位置，还可用来浏览屏幕菜单。
电子变焦
为了更清楚地了解现场状况，M系列热成像仪配备了电子变焦功能。只需将操纵杆控制装置上的控制旋钮按住 3 秒，便可对热像启用2倍电子变焦。再按住3秒可启用4倍变焦（仅限M-626L机型）。将控制旋钮拉起可返回2倍变焦，再次拉起则取消变焦。
图像冻结
M系列热成像仪可以让您将视频暂停片刻，将当前图像冻结在屏幕上。当您需要更加仔细地查看屏幕上的某些物体时，此功能非常有用。
停放位置
M系列热成像仪可在不用时设置到“停放位置”。这样可以保证热成像仪和微光摄像机的贵重镜头得到?；?。
简便的多种安装方式

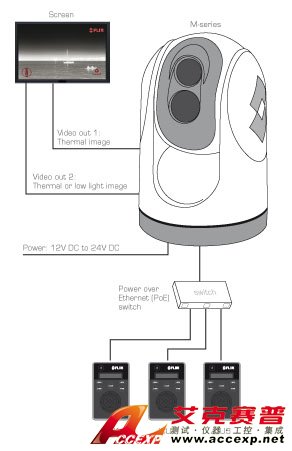

M系列热成像仪可以正向安装（球顶向上），也可以倒挂安装（球顶向下）。通过一个菜单设置，用户可以旋转屏幕上图像的方向。在游艇上安装M 系列热成像仪非常简便。M系列320 x 240像素或640 x 480像素探测器生成的图像能够在几乎任何接受复合视频输入的现有多功能显示器（例如海图标绘仪）上显示。 M系列热成像仪提供两种视频输出端口。一个输出端口仅供热成像仪生成的视频信号使用，另一个输出端口可供热成像仪或微光摄像机生成的视频使用（通过JCU切换）。因此，M系列热成像仪生成的视频可以显示在一个或两个视频显示器上。
