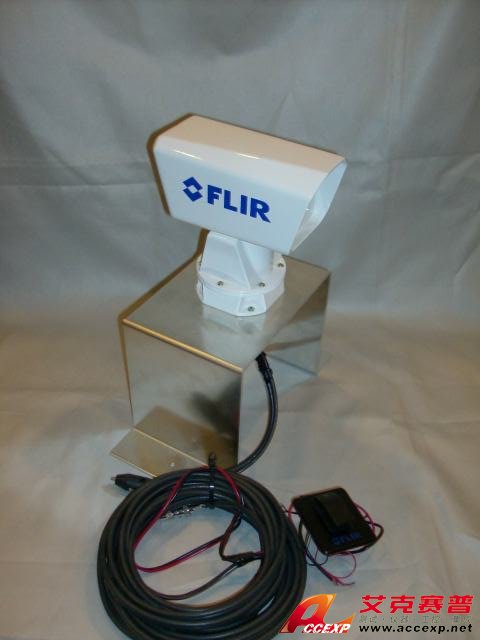

FLIR Navigator II 海上船艇热像仪
名称：红外热像仪
品牌：
型号：
简介：FLIR Navigator II 船艇热像仪专为苛刻的海上环境而设计 FLIR Navigator II 热像仪可在完全黑暗和薄雾或烟的条件下提供轮廓鲜明和清晰的热图像。FLIR Navigator II的三种不同型号中加以选择，分别为固...
申请服务
- 产品介绍
FLIR Navigator II 海上船艇热像仪是一种固定安装的经济型热像仪，FLIR Navigator II 海上船艇热像仪专为苛刻的海上环境而设计 可在完全黑暗和薄雾或烟的条件下提供轮廓鲜明和清晰的热图像。与FLIR公司大多数用于海上的先进系统一样，它采用了热成像技术，结构设计主要 针对航海用户。 不像其它夜视系统需要微光才能成像那样，这种热像仪根本不需要可见光。用户可以在Navigator II的三种不同型号中加以选择，分别为固定安装型、方位转动型和方位/俯仰二维转动型。
Navigator II是一种极可靠的系统。它的关键核心部件受到很好的?；?，用IP66封装,防潮和防水。Navigator II可以像其他任何设备一样用水管冲洗。Navigator工作的环境温度范围为32°C至+55°C。 Navigator II内置了加热器,可为防护窗除霜。这样就能确保镜片干净，在极冷的环境中工作时也能在监视器上显示出完美的红外图像。
FLIR Navigator II 海上船艇热像仪完全买得起
固定安装的Navigator II价格最低。目前, 在船上使用热像仪，价格已不再成为问题。
FLIR Navigator II 海上船艇热像仪清晰的热图像(320×240像元)
Navigator能提供320×240像元的轮廓鲜明和清晰的热图像,使用户能够看清更小的细节和探测到更多、更小的目标。先进的热像仪软件不需要用户调节就可显示出清晰的图像。Navigator可以在任何夜间或白天环境条件下提供高质量的热图像。
FLIR Navigator II 海上船艇热像仪广角镜头
Navigator II安装了19mm的广角镜头，不仅可提供极宽的视场(36°),而且还不需要稳定系统。
FLIR Navigator II 海上船艇热像仪不同的型号
Navigator II包括三种不同的型号: - 固定安装型: 安装以后,它 始终对同一方向进行观察。 - 方位转动型: 直观的操纵杆允许操作者在方位方向上+/-180°转动, 从而了解大范围的态势。 - 方位/俯仰二维转动型: 这类Navigator II除了方位转动外,也能通过操纵杆在俯仰方向上+/-45°转动。这就能使操作者扫描整个区域, 观察上述转动范围内的情况。 Navigator II的三种型号的使用都很方便, 操作者不需要经过特殊培训。
FLIR Navigator II 海上船艇热像仪?？孛姘?
方位转动和方位/俯仰二维转动的Navigator II, 采用标准的?？孛姘搴图傻牟僮莞?操纵方位/俯仰转台。具有背光照明并可以调节亮度的控制面板,适于夜间使用。热像仪的功能如电子变焦,也可通过此面板进行控制。
- ON / OFF：打开或关闭Navigator II
- DIM: 调节控制面板的亮度
- HOME：把Navigator移回操作员预设的位置。当保持四 秒钟以上时，当前的位置将被设置为“原点”（HOME） 位置。
- ZOOM: 在1倍和2倍电子变焦间转换。
- SCENE：在“Night Running” “Day Running” “Man Overboard” 或 “Night Docking”模式中循环，改变热图像的亮度和对比度。对具体的任务而言，由于周围情况的变化，某 一种设置会比其他设置有更好的效果。
- B/W : 选择“Black hot” “White hot”或 “Red hot”视频图像模 式。热物体显示成黑色，白色和红色则分别取决于选定 的模式。
- JOYSTICK：上下和/或左右移动Navigator。
FLIR Navigator II 海上船艇热像仪方位和俯仰云台使用方便
对于方位转动和方位/俯仰二维转动的Navigator II, 有非常直观的操纵杆控制装置, 允许船长在方位+/-180°和或俯仰 +/-45°方向进行观察，便于在大范围内了解总体态势。 由于显示屏能显示出瞄准的方向，热像仪的观察方向也就是始终一目了然?？刂泼姘迳?ldquo;home”按钮允许船长将 Navigator II回转到操作者限定的位置。
重量轻
Navigator II的所有型号的重量都极轻,可安装在船上的任何位置。但最好安装在最佳观察点上, 以提供最大的有效视场。
安装简便
所有型号的Navigator均很容易安装在快艇甲板上。从 Navigator II输出的320×240像元的图像, 可以显示在能接收复合视频信号的现有多功能(如绘图仪)显示器上。
FLIR Navigator II 海上船艇热像仪成像性能
探测器类型 焦平面阵列(FPA), 非制冷微测辐射热计320 x 240像素
光谱范围 7.5 至 13µm
视场 使用19 mm镜头时：36° (水平) x 27° (垂直)
空间分辨力(IFOV) 2 mrad
热灵敏度 100 mK（+25°C时）
图像帧频* 7.5Hz (NTSC) 或8.3 Hz (PAL)*
对焦 固定
电子变焦 2倍电子变焦(仅限方位/俯仰云台型)
图像处理 数字图像细节增强（DDE）
方位/俯仰云台
Az范围 (仅限方位/俯仰云台型) +/- 180°
El范围(仅限方位/俯仰云台型) +/- 45°
图像显示
视频输出 NTSC或PAL复合视频
连接器类型 BNC (1) 提供视频输出包括BNC至RCA适配器
电源
要求 直流12 V +30% / -10%
功耗 固定型: 3 W（标称值），30 W（峰值）方位/俯仰型: 5 W（标称值），45 W（峰值）
环境条件
工作温度范围 -25°C 至 +55°C
存储温度范围 -50°C 至 +80°C
自动窗口除霜 有
湿度 100%相对湿度盐雾
沙/尘，结冰 美军标Mil-Std-810E
封装 IP66
冲击 IEC 60068-2-27和美军标Mil-Std-810
振动 美军标Mil-Std-810E
物理特性
固定型：
热成像仪重量 3.0 kg
热成像仪尺寸 18.8 cm（高） x 10.2 cm（宽） x 18.5 cm（深）
装运重量 (热成像仪+包装) 5.0 kg
装运尺寸 (热成像仪 +包装) (长 x宽 x 高) 36 cm x 41 cm x 21 cm 方位/俯仰型：
热成像仪重量 5.0 kg
热成像仪尺寸 24.1 cm（高）x 10.2 cm（宽）x 18.5 cm（深）
装运重量 (热成像仪+包装) 6.4 kg
装运尺寸 (热成像仪 +包装) (长 x宽 x 高) 36 cm x 41 cm x 21 cm
标准包装 热成像仪 (固定型或方位/俯仰型)，带7.6 m电缆和电源开关- 带集成操纵杆的?？孛姘澹ń鱿薹轿?俯仰型）- 操作手册
