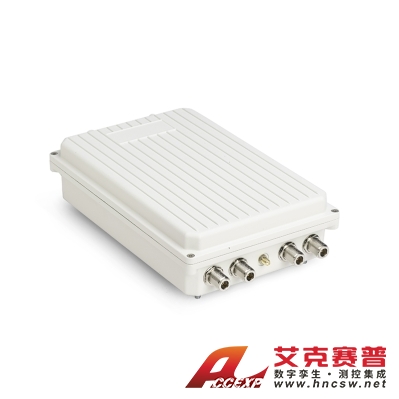

美国NI USRP E313 （2x2 MIMO，70MHz - 6GHz）
名称：其他仪器与工具
品牌：
型号：
简介：概述USRP E313 是一款坚固耐用且防风雨的 SDR，专为户外部署而设计。USRP E313 在 IP67 级外壳内包含嵌入式 USRP E310，通过广泛的测试提供防尘和防水?；?，以确保在苛刻的环境条件下运行。USRP E313 方便...
申请服务
- 产品介绍
概述
USRP E313 是一款坚固耐用且防风雨的 SDR，专为户外部署而设计。USRP E313 在 IP67 级外壳内包含嵌入式 USRP E310，通过广泛的测试提供防尘和防水?；?，以确保在苛刻的环境条件下运行。USRP E313 方便地支持具有浪涌和防雷?；さ?PoE。
这款独立 SDR 具有 2×2 MIMO 收发器，可提供高达 56 MHz 的带宽，频率范围为 70 MHz 至 6 GHz，可覆盖多个目标频段。该基带处理器使用 Xilinx Zynq-7020 片上系统，可提供 FPGA 加速计算，并结合双核 ARM CPU 实现的独立操作。
USRP 嵌入式系列平台使用 OpenEmbedded 框架创建针对应用程序特定需求量身定制的自定义 Linux 发行版。为了减少开发工作量，默认操作系统支持 USRP 硬件驱动程序? （UHD） 软件 API，以及各种第三方工具，如 GNU Radio。支持射频片上网络 （RFNoC?） FPGA 开发框架，可实现实时和宽带信号处理的确定性计算。用户可以快速制作原型并可靠地部署用于不可预测的户外环境的嵌入式应用的设计。
操作系统 | OpenEmbedded Linux（预映像） |
开发框架 | UHD（预装） |
表 1：操作系统和开发框架
特征
坚固耐用，防风雨，适合户外部署
完全组装的 IP67 级外壳，内部装有 USRP E310
广泛的环境测试
具有浪涌和防雷?；すδ艿囊蕴┑?（PoE）
宽频率范围：70 MHz – 6 GHz
瞬时带宽高达 56 MHz
2×2 MIMO收发器
RX、TX 滤波器组
Xilinx Zynq 7020 SoC：采用 ARM Cortex A9 866 MHz 双核处理器的 7 系列 FPGA
高达 10 MS/s 的采样数据传输速率到 ARM 处理器
与 PPS 时间参考同步
集成GPS接收器
9轴惯性测量单元
主机 USB
1 千兆以太网
186 x 280 x 106 mm 外形尺寸
OpenEmbedded 构建框架
USRP 硬件驱动程序? （UHD） 开源软件 API 版本 3.9.2 或更高版本
RF 片上网络 （RFNoC?） FPGA 开发框架
GNU Radio 支持由 Ettus Research? 通过 GR-UHD（由 GNU Radio 分发的 UHD 接口）维护
方框图
