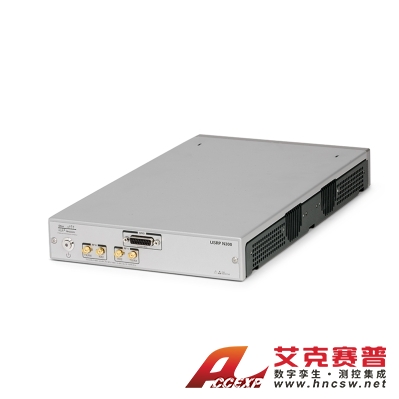

美国NI USRP N300(非TPM,ZYNQ-7035,2通道,10 MHZ - 6 GHZ,10 GIGE)
名称:其他仪器与工具
品牌:
型号:
简介:概述USRP N300 是一种网络软件定义无线电 (SDR),可为部署在大规模和分布式无线系统中提供可靠性和容错性。USRP N300 器件通过引入远程执行任务的独特功能,简化了对无线电网络的控制和管理,例如更新软件、重新启动、恢复出厂设置...
概述
USRP N300 是一种网络软件定义无线电 (SDR),可为部署在大规模和分布式无线系统中提供可靠性和容错性。USRP N300 器件通过引入远程执行任务的独特功能,简化了对无线电网络的控制和管理,例如更新软件、重新启动、恢复出厂设置、自检、主机 PC/ARM 调试和监控系统运行状况。
RF前端采用ADI公司最新的RFIC技术AD9371收发器,提供2X2 MIMO功能、高达100 MHz的瞬时带宽以及10 MHz至6 GHz的扩展频率范围。
开源 USRP 硬件驱动程序 (UHD) API 和射频片上网络 (RFNoC) FPGA 开发框架减少了软件开发工作,并与各种行业标准工具(如 GNU Radio)集成。用户可以快速制作原型并可靠地部署各种 SDR 应用的设计,例如无线测试平台、远程射频头、频谱监控等。
基带处理器使用 Xilinx Zynq-7035 SoC 提供用于实时和低延迟处理的大型用户可编程 FPGA,以及用于独立操作的双核 ARM CPU。用户可以将应用程序直接部署到预安装的嵌入式 Linux 操作系统上,或者使用高速接口(如 1 Gb 以太网、10 Gb 以太网和 Aurora)通过两个 SFP+ 端口将示例流式传输到主机。
可靠且容错的部署
远程管理能力
独立(嵌入式)或基于主机(网络流)操作
完全集成和组装(USRP N300 不支持可插拔子卡)
10 MHz 至 6 GHz 扩展频率范围
每通道瞬时带宽高达 100 MHz
2 个 RX、2TX,采用半宽 RU 外形尺寸[1]
RX、TX 滤波器组
16 位 ADC、14 位 DAC
可配置采样率:122.88、125 和 153.6 MS/s
Xilinx Zynq-7035 SoC
双核 ARM Cortex-A9 800 MHz CPU
两个 SFP+ 端口(1 个千兆以太网、10 个千兆以太网、Aurora)
RJ45(1千兆网) [2]
时钟参考
PPS时间参考
内置GPSDO
使用 White Rabbit 协议的基于以太网的同步
1 个 A 型 USB 主机端口
1 个微型 USB 端口(串行控制台,JTAG)
看门狗定时器
CE认证
开放式嵌入式 Linux
USRP 硬件驱动程序? (UHD) 开源软件 API 版本 3.11.0.1 或更高版本
RF 片上网络 (RFNoC?) FPGA 开发框架
Xilinx Vivado 2017.4 Design Suite(不含许可证)
GNU Radio 支持由 Ettus Research? 通过 GR-UHD(由 GNU Radio 分发的 UHD 接口)维护
USRP N300 不包含可信平台???/em>
方框图
