美国NI USRP N321（2 个 TX/RX 通道，200 MHZ BW，W/LO 分配）
名称：其他仪器与工具
品牌：
型号：
简介：概述USRP N321 是一种联网软件定义无线电，可为大规模和分布式无线系统的部署提供可靠和容错性。这是一款高性能 SDR，采用 Ettus Research 独特的射频设计，在半宽 RU 外形中提供 2 个 RX 和 2 个 TX 通道。...
申请服务
- 产品介绍
概述

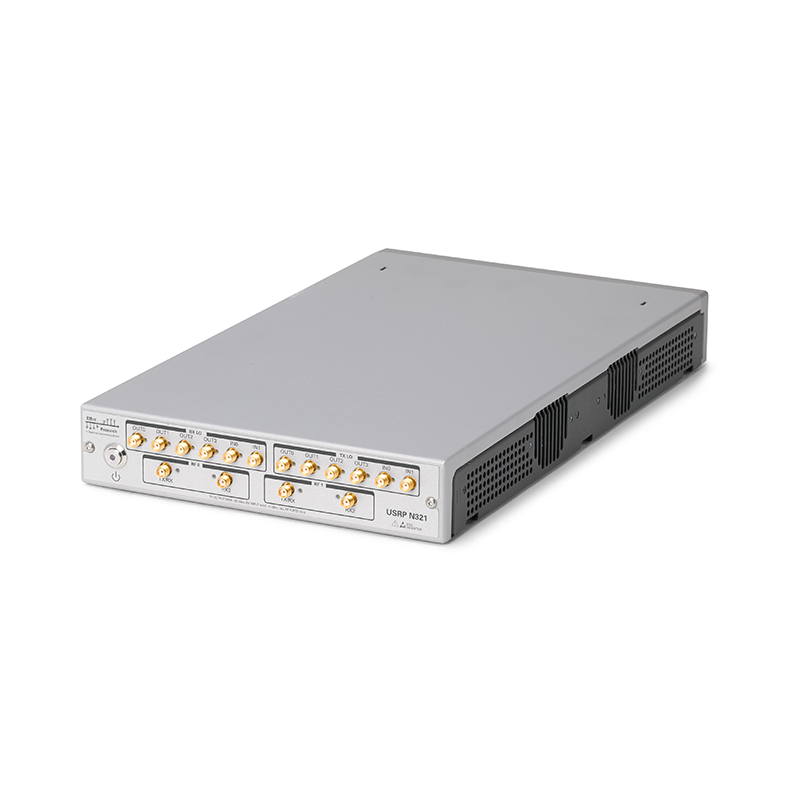

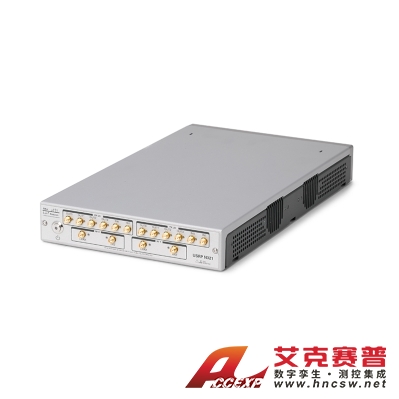

USRP N321 是一种联网软件定义无线电，可为大规模和分布式无线系统的部署提供可靠和容错性。这是一款高性能 SDR，采用 Ettus Research 独特的射频设计，在半宽 RU 外形中提供 2 个 RX 和 2 个 TX 通道。每个通道提供高达 200 MHz 的瞬时带宽，并覆盖 3 MHz 至 6 GHz 的扩展频率范围?；砥魇褂?Xilinx Zynq-7100 SoC 提供用于实时、低延迟处理的大型用户可编程 FPGA，以及用于独立操作的双核 ARM CPU。通过两个 SFP+ 端口和 1 个 QSFP+ 端口支持 1 GbE、10 GbE 和 Aurora 接口，从而实现向主机 PC 或 FPGA 协处理器传输高吞吐量 IQ 流。
灵活的同步架构支持 10 MHz 时钟基准、PPS 时间基准、外部 TX 和 RX LO 输入以及 GPSDO，可实现相位相干 MIMO 测试平台。USRP N321 能够为 450 MHz 以上的任何支持频率导入 TX 和 RX LO，为各种高级无线研究课题构建大型相位相干 MIMO 测试平台提供了一条途径。此外，USRP N321 允许将 Star 配置的 TX 和 RX LO 导出到多个其他 USRP N320 或 USRP N321 设备。
USRP N321 利用 UHD 的最新软件开发来简化网络上多个设备的控制和管理，并具有远程管理调试、更新软件、重新启动、重置为出厂状态和监控系统运行状况等任务的独特功能。
受信任的平台?？?（TPM）
USRP N321 包括一个可信平台?？?，用于启用文件加密等安全功能。由于一些国家/地区对具有 TPM（可信平台?？椋┳榧牟反嬖诓泛瞎嫘韵拗?，因此 USRP N321 有两种型号：
带 TPM 的标准型号 （PN 786504-01）
非 TPM 变体 （PN 786919-01）
特征
高通道密度
可靠且容错的部署
远程管理能力
独立（嵌入式）或基于主机（网络流）操作
完全集成和组装（USRP N320 不支持可插拔子卡）
3 MHz 至 6 GHz 扩展频率范围
每通道瞬时带宽高达 200 MHz
2 个 RX、2 个 TX，采用半宽 RU 外形尺寸[1]
RX、TX 滤波器组
14 位 ADC、16 位 DAC
主时钟速率：200、245.76 和 250 MS/s
Xilinx Zynq-7100 SoC
双核 ARM Cortex-A9 800 MHz CPU
一个 QSFP+ 端口
两个 SFP+ 端口（1 个千兆以太网、10 个千兆以太网、Aurora）
RJ45（1千兆网） [1]
时钟参考
PPS时间参考
外部 RX、TX LO 输入端口
内置GPSDO
1 个 A 型 USB 主机端口
1 个微型 USB 端口（串行控制台，JTAG）
可信平台?？?v1.2 [2]
看门狗定时器
开放式嵌入式 Linux
USRP 硬件驱动程序? （UHD） 开源软件 API 版本 3.14.0 或更高版本
RF 片上网络 （RFNoC?） FPGA 开发框架
Xilinx Vivado 2017.4 Design Suite（不含许可证）
GNU Radio 支持由 Ettus Research? 通过 GR-UHD（由 GNU Radio 分发的 UHD 接口）维护

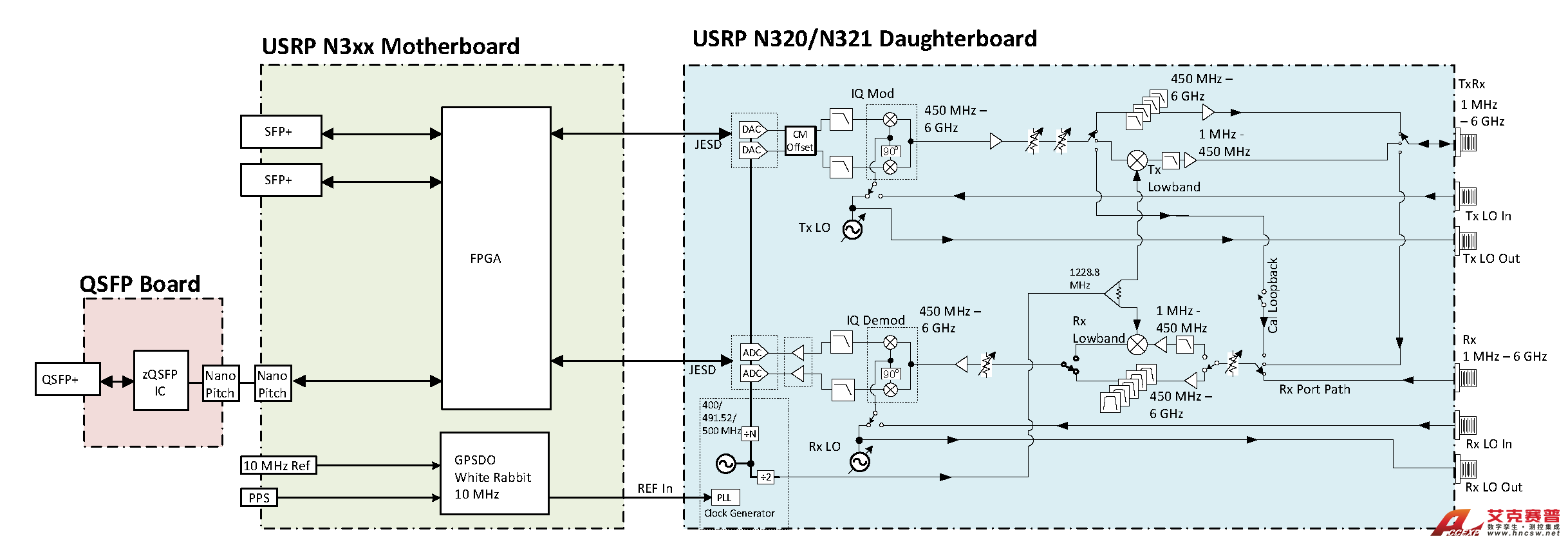

方框图
