Keithley吉时利 大功率数字源表2650系列专为高电压/电流电子产品和功率半导体元件（例如二极管、FET 和 IGBT、高亮度 LED、直流至直流转换器、电池、太阳能电池及其他高功率材料、组件、?？楹筒考┑募於ê筒馐远杓?。 它们提供前所未有的功率、精度、速度、灵活性和易用性，可提高研发、生产测试和可靠性环境中的效率。 有两种仪器可用，提供高达 3000V 或高达 2000W 的脉冲电流功率。
| Keithley吉时利 大功率数字源表2650系列特点 | Keithley吉时利 大功率数字源表2650系列优势 |
| 高度灵活的四象限电压和电流源/负载，与高精度电压表和电流表相耦合 | 提供相比同类产品颇具优势的性能，具有 6½ 位分辨率。 |
| 源或阱 (2651A) 脉冲功率高达 2000W（±40V、±50A），或直流电源高达 200W（±10V@±20A、±20V@±10A、±40V@±5A）；轻松连接两个器件（串联或并联）创建高达 ±100A 或 ±80V 的解决方案 | 支持功率半导体、HBLED、光学设备、太阳能电池、GaN、SiC 和其他复合材料与设备的检定/测试。应用范围包括半导体接点温度检定；高速、高精度数字化；电迁移研究；以及高电流、高功率设备测试。 |
| 源或阱 (2657A) 直流或脉冲功率高达 180W（±3000V@20mA、±1500V@120mA） | 提供功率半导体器件检定和测试所需的高压，包括 GaN、SiC 及其他复合材料和器件、高达 3kV 的故障和漏电测试以及亚毫秒瞬态检定。 |
| 内置基于网络浏览器的软件 | 支持通过任何浏览器、任何计算机、从全球任何地方进行远程控制。 |
| 有数字化或积分测量模式可供选择 | 支持精确检定瞬态和稳态行为，包括快速变化的热效应。 |
| TSP（测试脚本处理）技术 | 可以与 2657A 型与 2600B 系列型号轻松地进行系统集成。 |
| TSP-Link 通道扩展总线 | 让多台 2651A 和 2657A 与所选 2600B 系列 SMU 仪器组合成多达 32 条通道的集成系统。 |
| 兼容于 8010 型高功率设备测试夹具和 8020 型高功率接口面板 | 为封装部件或晶片级高功率设备测试提供安全而方便的连接。 |
| 免费的测试脚本构建器软件工具 | 帮助您创建、修改、调试和存储 TSP 测试脚本。 |
| 选配的 ACS 基础半导体元器件检定软件 | 开发、质量检验或故障分析期间执行封装部件检定时，较大限度地提高工作效率。 |
| 型号 | 通道 | 最大电流源/量程 | 最大电压源/量程 | 测量分辨率（电流/电压） | 电源 |
| 2651A | 1 | 50A | 40V | 100fA / 100nV | 2000 W |
| 2657A | 1 | 120mA | 3000V | 1fA / 100nV | 180 W |
大功率2651A 型数字源表进一步丰富了2600A 系列产品。该源表专门针对大功率电子器 件的特性分析和测试而优化设计，可帮助用户在研发、可靠性及生产领域提高生产力，包 括高亮度LED、功率半导体、DC/DC 转换器、电池，以及其他大功率材料、元件、?？?和组件的特性分析和测试。
与2600A 系列产品的每个成员一样，2651A 具有高灵活性、四象限电压和电流源/负载， 组合了精密电压和电流表。该源表可作为：
• 半导体特征分析仪• 电压或电流波形发生器
• 电压或电流脉冲发生器
• 精密电源
• 真电流源
• 数字多用表(直流电压，直流电流，电阻和功率，分辨率达5½位)
• 精密电子负载

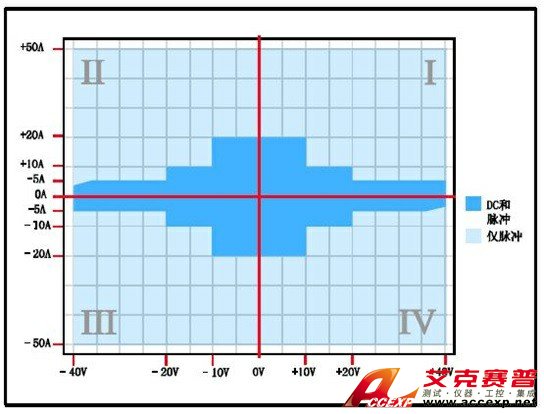

2651A 型可输出或吸入高达±40V 和50A。
Keithley吉时利 大功率数字源表2650系列主要特性：

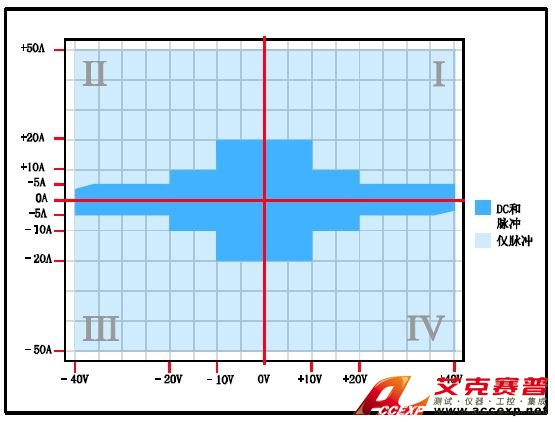

• 源或阱：
- 2,000W脉冲功率(±40V，±50A);
- 200W直流功率(±10V@±20A、±20V@±10A、±40V@±5A)
• 方便地连接两个单元(串联或并联)形成±100A 或±80V 解决方案
• 1pA 分辨率，可精密测量极低的漏电流
• 1μs/点(1MHz)，连续18 位A/O 转换器，精确的瞬态特性分析
• 1%至100%脉冲占空比，适用于脉宽调制(PWM)驱动型器件和特殊驱动类型期间的激励
• 组合了精密电压源、电流源、数字多用表、任意波形发生器、电压或电流脉冲发生器及测量、电子负载及触发控制器——多功能一体的仪器
• 包括TSP®Express 特性分析软件、LabVIEW®驱动，以及吉时利的Test Script Builder(测试脚本编辑器)软件开关环境。
Keithley吉时利 大功率数字源表2650系列典型应用：
• 功率半导体、HBLED 和光器件特性分析和测试
• GaN、SIC 及其他复合材料和
器件的特性分析
• 半导体结温度特性分析
• 高速、高精度数字化
• 电迁移研究
• 大电流、大功率器件测试
两种测量模式：数字化或积分
2651A 型有两种测量模式可对瞬态和稳态行为进行精密地特性分析，包括快速变化的热 效应。每种模式均由其独立的模/数(A/D)转换器定义。
在数字化测量模式下，连续进行1μs/点采样，每秒可捕获1,000,000 个读数。其18 位 A/D 转换器使用户能够精密测量瞬态特性。对于更准确的测量，可利用基于22 位A/D 转 换器的积分测量模式。全部2600A 系列仪器均具有积分测量模式。
每种测量模式下使用两个A/D 转换器(一个 用于电流，另一个用于电压)，可同时运行 用于准确源读回，不会影响测试效率。
双数字化A/D 转换器以高达1μs/点速率进行连 续采样，同时对电流和电压波形进行特性分析。

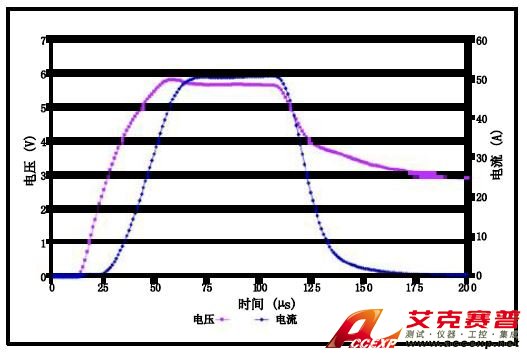

高速脉冲
2651A 型能够准确输出和测量短至100μs 的脉冲，将测试期间的自热效应影响降至 最低。更大的控制灵活性使用户能够在 100μs 至DC 范围内编程脉宽，在1%至 100%范围内编程占空比。单台仪器可输出 高达50A 电流脉冲，两台组合可输出高达 100A 电流脉冲。
扩展能力
利用TSP-Link®，可将多台2651A 和其 他2600A 系列仪器组合在一起，形成最 多64 路通道的更大集成系统。利用内置 500ns 触发控制器，确保精密定时和严 格通道同步。源表仪器的完全隔离、独 立通道确保了真正的SMU-per-pin 测试。
吉时利的TSP 和TSP-Link 技术确保实现真 正的SMU-per-pin 测试，不存在基于主机系 统的功率和/或通道限制。

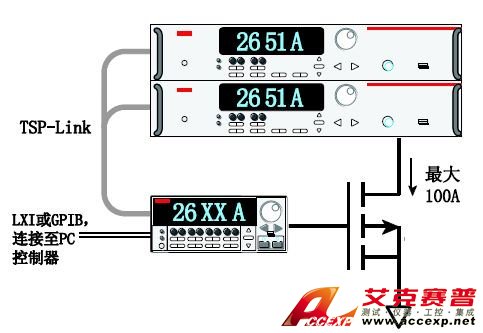

此外，两台2651A 型采用TSP-Link 并 联时，电流量程从50A 扩展至100A。 当两个单元串联时，电压范围从40V 扩 展至80V。内置智能特性使多个单元可 作为单台仪器进行寻址，简化了测试， 由此形成业内最佳的动态范围(100A 至 1pA)。这种能力确保用户可测试各种各 样的功率半导体和其他器件。
高达50A (2 个单元可达100A)的精密测量确 保更完善和准确的特性分析。

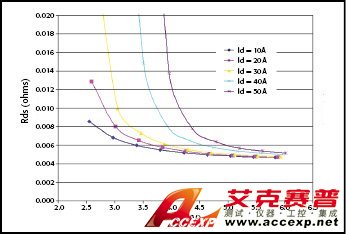

1μV 测量分辨率和高达50A (2 个单元可达 100A)的电流源输出确保低电平Rds 测量，支 持新一代器件。
2600A 系列仪器的标准能力
每款2651A 均具备其他2600A 系列仪器 提供的全部特性和能力，包括：
• 既可作为台式I-V 特性分析工具，又可 作为多通道I-V 测试系统的组成部分。
• 无需编程或安装，TSP Express 软件 即可快速、简便地执行常见的I-V 测试。
• ACS 基本版软件，用于半导体元器件 特性分析(选件)。ACS 基本版软件现 在具备一种Trace 模式，用于产生一 套特性曲线。
• 吉时利的TSP®(测试脚本处理器)软件， 能够创建用户自定义测试脚本，实现 自动化程度更高的测试，并且支持创 建编程序列，使仪器在没有PC 直接控 制的情况下异步工作。
• 多台2600A 系列仪器连接在一个系统 中，实现并行测试和精密定时。
• 符合LXI class C 标准。
• 14 位I/O 线，与探针台、元件装卸装 置或其他自动化工具直接交互。
• USB 端口，利用USB 存储装置实现更 大的数据和程序存储空间。
