Keithley吉时利 图形化SMU数字源表2400
名称：其他仪器与工具
品牌：
型号：
简介：Keithley吉时利 图形化SMU数字源表2400系列 SMU 仪器提供四象限精密电压和电流源/负载，外加直观触摸屏用户界面上的测量。这些仪器可同时提供 10 fA - 10 A 脉冲电流和/或 100nV - 200V 电压（实现 10...
申请服务
- 产品介绍
Keithley吉时利 图形化SMU数字源表2400专用于要求紧密结合源和测量 的测试应用。全部数字源表型号都提供精密电压源和电 流源以及测量功能。每款数字源表既是高度稳定的直流 电源也是真仪器级的6位半万用表。此电源的特性包括 低噪声、精密和回读。此万用表的功能包括可重复性高 和低噪声。最终形成了紧凑、单通道、直流参数测试仪。 在工作时，这些仪器能用作电压源、电流源、电压表、电 流表和欧姆表。通信、半导体、计算机、汽车和医疗行业 的组件和?？橹圃焐袒岱⑾旨崩衷幢硎鞘视谔?性分析和生产测试等广泛应用的重要源表。
Keithley吉时利 图形化SMU数字源表2400主要特性
- 集5台仪器的功能于一体（IV源、IVR 测量）
- 6种模式：20W~100W直流、1000W脉冲、1100V至1μV、10A至10pA
- 源和阱（4象限）工作
- 0.012%基础测量精度（6位半分辨率）
- 2线、4线和6线远程电压源和测量感测
- 1700读数/秒（4位半分辨率），通过GPIB
- 通过/失效比较器用于快速排序/分选
- 提供高速感测线接触检查功能
- 可编程DIO端口用于自动化/处理程序/探针控制
- 标准SCPI GPIB、RS232和吉时利触发链路接口
- 吉时利LabTracer 2.0版I-V曲线跟踪应用软件（下载）
Keithley吉时利 图形化SMU数字源表2400典型应用
设备：
- 分立半导体器件
- 无源器件
- 瞬变抑制器件
- IC、RFIC、MMIC
- 激光二极管、激光二极管?？?、LED、光检测器
- 电路?；て骷篢VS、MOV、保险丝等
- 气袋
- 连接器、开关、继电器
测试：
- 漏电
- 低电压/电阻
- LIV
- IDDQ
- I-V特性分析
- 隔离和印制线电阻
- 温度系数
- 正向电压、反向击穿、漏电流
- 直流参数测试
- 直流电源
- HIPOT
- 绝缘耐压测试序列举例
| 型号 | 触摸屏 | 通道 | 最大电流源/量程 | 最大电压源/量程 | 测量分辨率（电流/电压） | 电源 |
| 2401 | 否 | 1 | 1A | 20V | 1pA / 100nV | 20 W |
| 2450 | 是 | 1 | 1A | 200V | 10fA/10nV | 20 W |
| 2400 | 否 | 1 | 1A | 200V | 1pA / 100nV | 20 W |
| 2460 | 是 | 1 | 7A | 100V | 1pA / 100nV | 100 W |
| 2420 | 否 | 1 | 3A | 60V | 10pA / 100nV | 60 W |
| 2461 | 是 | 1 | 10A | 100V | 1pA / 100nV | 1000W |
| 2470 | Yes | 1 | 1A | 1100V | 10fA / 100nV | 20 W |
| 2410 | 否 | 1 | 1A | 1100V | 1pA / 100nV | 20 W |
| 2440 | No | 1 | 5A | 40V | 10pA / 100nV | 50 W |
波形曲线分析解决方案
在 2400 系列图形化 SMU 上安装 I-V 记录器软件，在功能上替换 Tektronix 576 或 370 等传统波形记录器。无需配置扫描或连接到其他软件，即可快速探寻两端器件的特征。
制造大功率开关
5G、汽车和替代能源市场对更高效高压半导体的需求促使对 SiC 和 GaN 等新技术的测试和研究日益复杂。您的测试设备需要发展以跟上步伐。
新推出的 2470 SMU 在击穿电压、泄漏电流、隔离测试、耐压和介电耐压测试等测量方面新增了多项功能，可让您更快地了解情况。
使测量登上全新高度
SMU 仪器可捕获更详细的设备行为，并在扩展范围内检定设备，因此您能更好地了解设备，提高其质量，改善其性能。
特点
- 6½ 位精确分辨率源和测量
- 1 M 个样点/秒数字化测量速度
- 电流：10nA - 7A 直流，10A 脉冲
- 电压：200mV - 200V
- 功率：可达 100W 直流 - 1000W 脉冲
直观 UI。 智能且快速。
在直观、多点触控用户界面上能测量、查看和发现更多细节，从原始读数到直方图，再到基于时间和基于电压/电流的波形，并且能更快速地获得答案。
特点
- 五英寸触摸屏，具有精心设计的颜色组合和屏幕布局
- 简单的导航和一级菜单及设置
- 可存储 2750 万个数据，具有时间标记，全部可在仪器上查看
紧凑集成仪器的优点
通过在单台装置中连接源和测量电路，这些仪器能 提供多种优于单独的源和测量仪器构建的系统。例如， 它们极大地缩短了测试站开发，建立和维护所需的时 间，同时降低了购买系统的整体成本。通过去除与使用 多台仪器相关的复杂同步和连接问题，它们简化了测试 过程本身。而且，紧凑的半机架尺寸节省了测试架或测试台的宝贵“空间”。

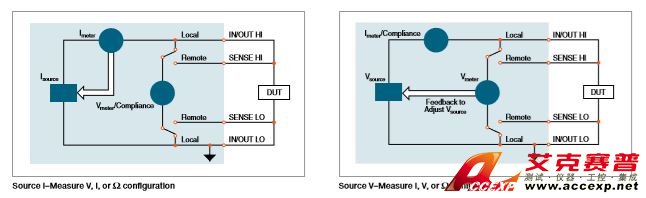

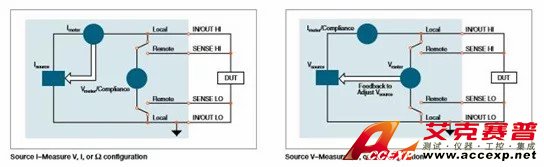

集5种仪器功能于一体（IV源、IVR测量）
源测量仪器的精密耦合特点相对分立仪器具有许多优点。例如，它具有更短的测试时 间，通过减少GPIB的流量并简化了远程编程接口。它还?；け徊馍璞冈谂级?、热失控 等情况下不被损坏。电流源和电压源都可设置回读使器件测量完整性最大化。如果回读 达到可编程容限的极限，那么该源就被钳位在此极限，从而提供错误?；?。
I-V特性分析

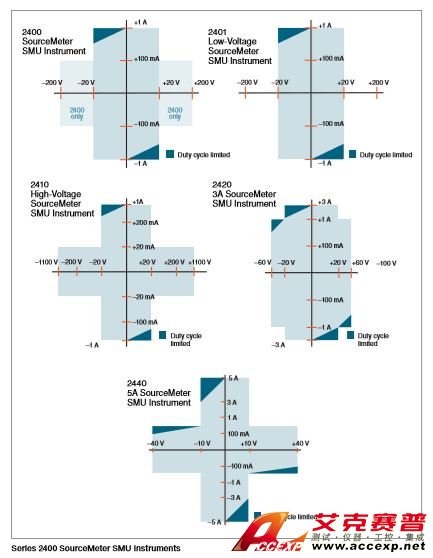

所有数字源表均提供4象限工作。工作在第1和第3象限时，作为电源向负载输出 功率。工作在第2和第4象限时，作为阱（负载）吸收能量。在源或阱工作期间都能测 量电压、电流和电阻。
自动化以提高速度
吉时利数字源表提高了生产测试的效率。它 能在提供电压源或电流源的同时进行测量，无需 更改连接，因此适合于在不间断生产环境中可靠 地工作。为了提供生产应用所需的吞吐率要求， 数字源表具有许多内建功能因而能运行复杂的 测试序列，无需速度较低的计算机控制或GPIB通 信。
标准扫描和定制扫描

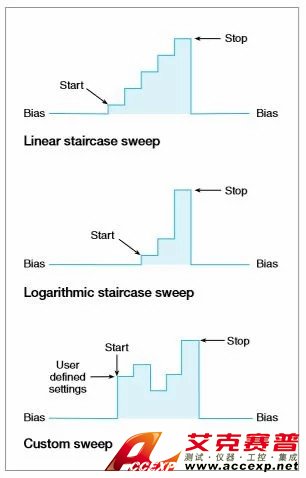

扫描方案采用自动化钩子（hook）极大加快 了测试。三种基本扫描波形可设置为单事件或连 续工作，因而非常适于I/V、I/R、V/L和V/R特性分 析。
- -线性阶梯扫描：从起始电平到终止电平使用相等的线性步长
- -对数阶梯扫描：按照每十个单位指定的步数按对数量比例进行扫描
- -定制扫描：通过指定测量点的数量和每个点的输出电平，支持设立专用扫描
- -达1700读数/秒（4位半分辨率），至GPIB总线
- -5000个读数可以存储在非易失缓冲存储器中
内建测试定序仪（源存储器列表）
源存储器列表提供了更快捷、更方便的测试，您能设置和执行多达100种不同的测试并 能实现无PC干预的运行。
- -存储多达100种仪器配置，每种均包含源设置、测量设置、通过/失效标准等。
- -通过/失效极限测试速度达500μs/测试点
- -板上比较器消除了当发送数据至计算机分析时产生的延迟
- -内建、用户定义的数学函数用于计算推导参数
|

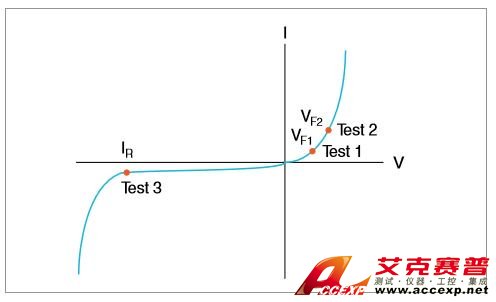

测试 |
通过/失效测试 |
如果测试通过 |
如果测试失败 |
|
测试 1 |
检查VF1在100mA的通过/失效界限 |
转到测试2 |
1. 将器件归为不合格 |
|
测试 2 |
检查VF2在1A的通过/失效界限 |
转到测试3 |
|
|
测试 3 |
检查在-500V的漏电流并测试通过/失效界限 |
1. 将器件归为合格 |
数字I/O接口
数字I/O接口能将数字源表连接至许多流行的组件处理程序，包 括Aetrium、Aeco和Robotronics。此接口的其它功能包括：
- 紧凑的系统集成用于分选和排序等应用
- 内建组件处理程序接口
- 测试开始和测试结束信号
- 5V、300mA电源
- 可选扩展器附件（2499-DIGIO型）增加16条数字I/O线
触发链路接口
全部数字源表都包含吉时利专有的触发链路接口，能与许多吉 时利许多其它仪器建立高速、无缝的通信。例如，使用触发链路接口 连接数字源表和7000系列开关系统以实现完整的多点测试方案。在 独立于计算机和GPIB的高速测试序列过程中，通过触发链路，7000系 列开关系统可被数字源表控制。
可选接触检查功能
在自动测试序列开始之前，接触检查功能可以快捷、容易地验 证是否连接良好。这消除了由于接触疲劳、破损、玷污、松动或连接 中断、继电器故障等产生的测量误差和不真实的产品缺陷。此功能 的一些性能如下：
- 350μs验证和通知处理时间
- 数字源表的输出在出错之后自动关闭并且直至确认接触良好后再 激活，进而?；け徊馄骷槐凰鸹挡⒈；た刂破鞑皇芮痹诘陌踩?性威胁。
- 3个通过/失效阈值：2Ω、15Ω和50Ω
- 在工作过程中，没有能量通过被测器件
- 从前面板使能或远程通过GPIB使能
- 3种故障通知方法

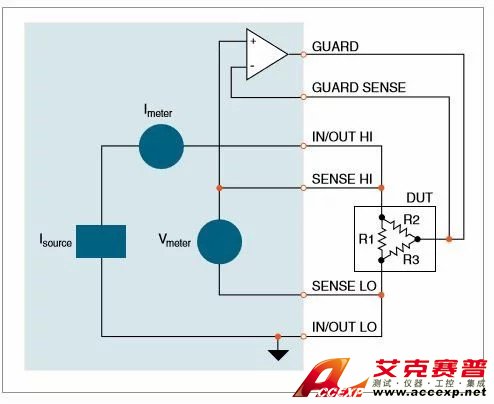

6线欧姆电路。因为大电流防护使R2两端电压为0V，所以全部测试电流通过R1。
独有的6线电阻测量方法
数字源表能进行标准4线、分裂Kelvin以及6线、带防护的电阻测 量并且能配置为恒流或恒压方法。6线测量方法：
- 除了4线感测和源测试线之外，还使用防护和防护感测线。
- 锁定并行电流路径，当测量电阻排或混合电路隔离被测元件时
- 允许用户用2400系列源表简捷地配置和绘制数据，从而能轻易实 现两台、三台和四台终端器件的特性分析
