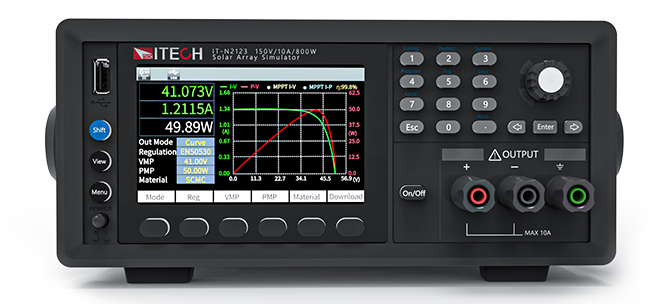

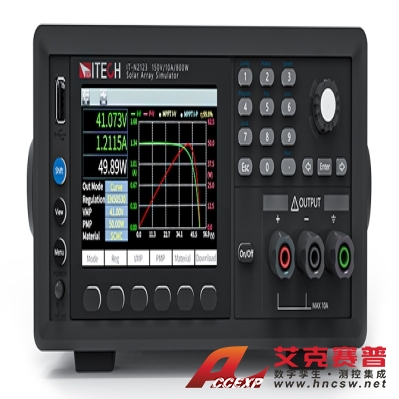

艾德克斯ITECH IT-N2100 系列太阳能阵列模拟器
名称：可编程电源
品牌：艾德克斯ITECH
型号：IT-N2100 系列
简介：艾德克斯ITECH IT-N2100 系列太阳能阵列模拟器是一款具有IV曲线快速变化的高性能直流电源，用于模拟各种太阳能电池板在不同环境（温度、光照、阴影衰减、老化度）下的IV输出特性?？捎糜谔裟芪⒛姹淦?、功率优化器、卫星电源系统、帆板电...
申请服务
- 产品介绍
艾德克斯ITECH IT-N2100 系列太阳能阵列模拟器是一款具有IV曲线快速变化的高性能直流电源，用于模拟各种太阳能电池板在不同环境（温度、光照、阴影衰减、老化度）下的IV输出特性?？捎糜谔裟芪⒛姹淦?、功率优化器、卫星电源系统、帆板电源阵列等测试验证。该系列具备低纹波低噪声和高速MPPT跟踪速度，可多通道同步控制并具有高耐压拓扑结构。
艾德克斯ITECH IT-N2100 系列太阳能阵列模拟器产品特点
? 精确仿真硅、砷化镓及其他类型太阳能光伏板的IV特性输出
? 标配太阳能矩阵仿真软件，支持多通道控制
? 高速电流动态响应，支持微逆变器高速MPPT跟踪速度
? 高达1500VDC输出端共模耐压，支持待测物串联测试
? Fixed固定模式，输出阻抗可调，可模拟恒压恒流恒功率输出
? 超低电流纹波，高精度采样、编程及量测
? 可仿真不同温度及光照环境下的I-V曲线
? 内置EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5种法规动态模型测试，并生成报表
? 图形化操作界面，实时显示光伏逆变器的MPPT状态
? 动态list序列编程：100步 x20组数据
? 实时数据及曲线记录，方便进一步分析
? 仿真太阳能面板在云遮下的动静态I-V曲线
? Table模式支持4096个点的I-V曲线拟合
? 通过四点法设置Voc，Isc，Vmp，Imp，快速生成IV曲线
? 全面?；ぃ篛VP, OCP, OPP, OTP
? 小体积：1/22u单通道
? 4.3” LCD高清屏，面板及上位机软件操作易用
? 前后面板输出*1，适应桌面及系统集成多种场合
? 标配LAN、USB、数字I/O通信接口，支持SCPI协议
*1 前面板端子最大输出电流10A
艾德克斯ITECH IT-N2100 系列太阳能阵列模拟器产品功能与优势
产品应用

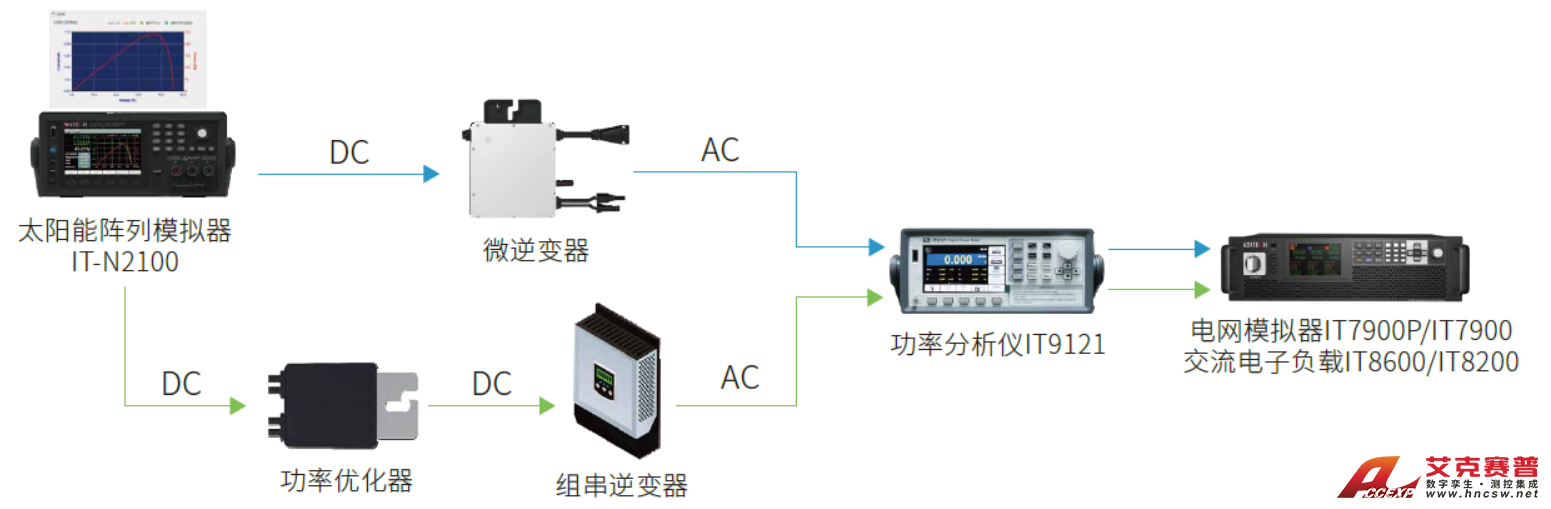

微逆变器、功率优化器的测试解决方案
响应速度高
IT-N2100系列光伏模拟器电流环路速度可达500kHz，支持250Hz MPPT速度。其IV曲线由1024个数据点组成，并进行16bit的线性内插，平滑度极佳，贴近光伏阵列的真实输出。真实的光伏面板输出会严格按照其IV曲线。

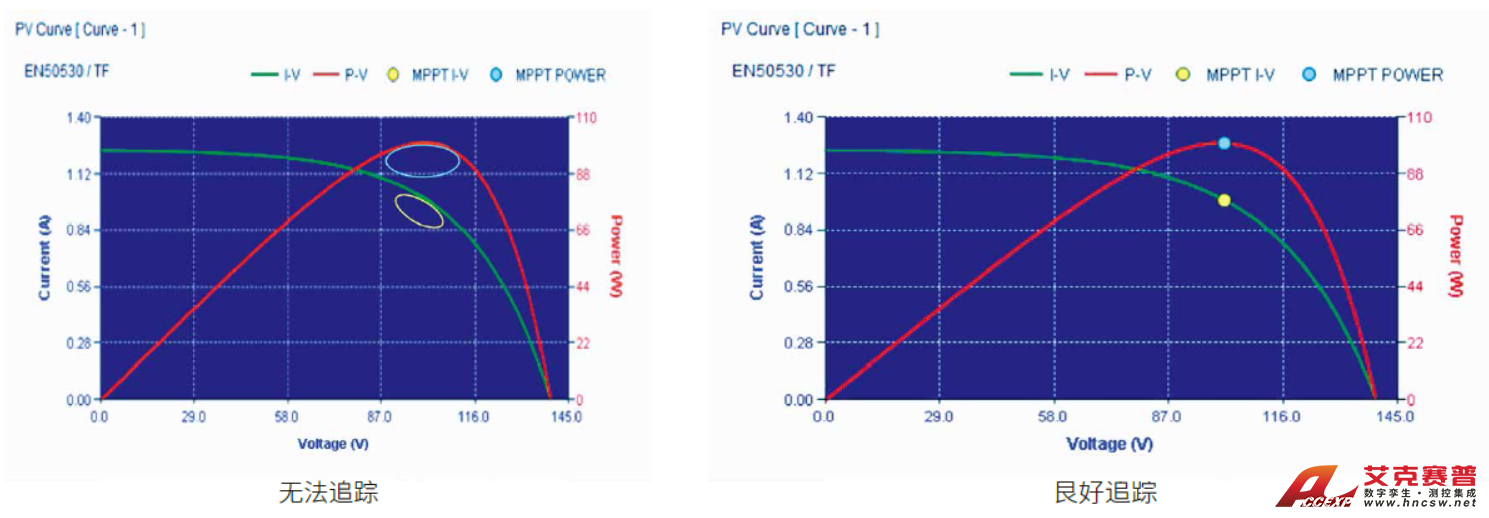

当MPPT追踪频率上升后，普通的模拟器电源响应速度太慢，就会无法追踪IV曲线，测试结果的可信度存疑。IT-N2100系列光伏模拟器MPPT追踪频率较高的条件下，输出依然精确地符合预设的IV曲线。

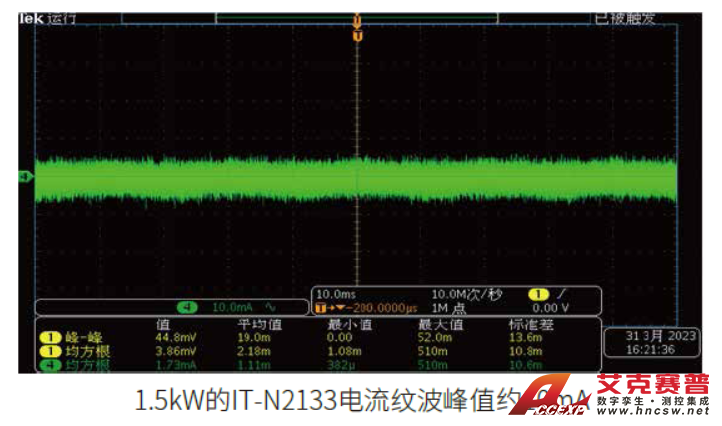

电流噪声低
光伏模拟器高的基频噪声会影响逆变器的MPPT追踪及电流采样精度。IT-N2100太阳能阵列模拟器产品的电流噪声低，信号纯净度高，保证了测试的精度。

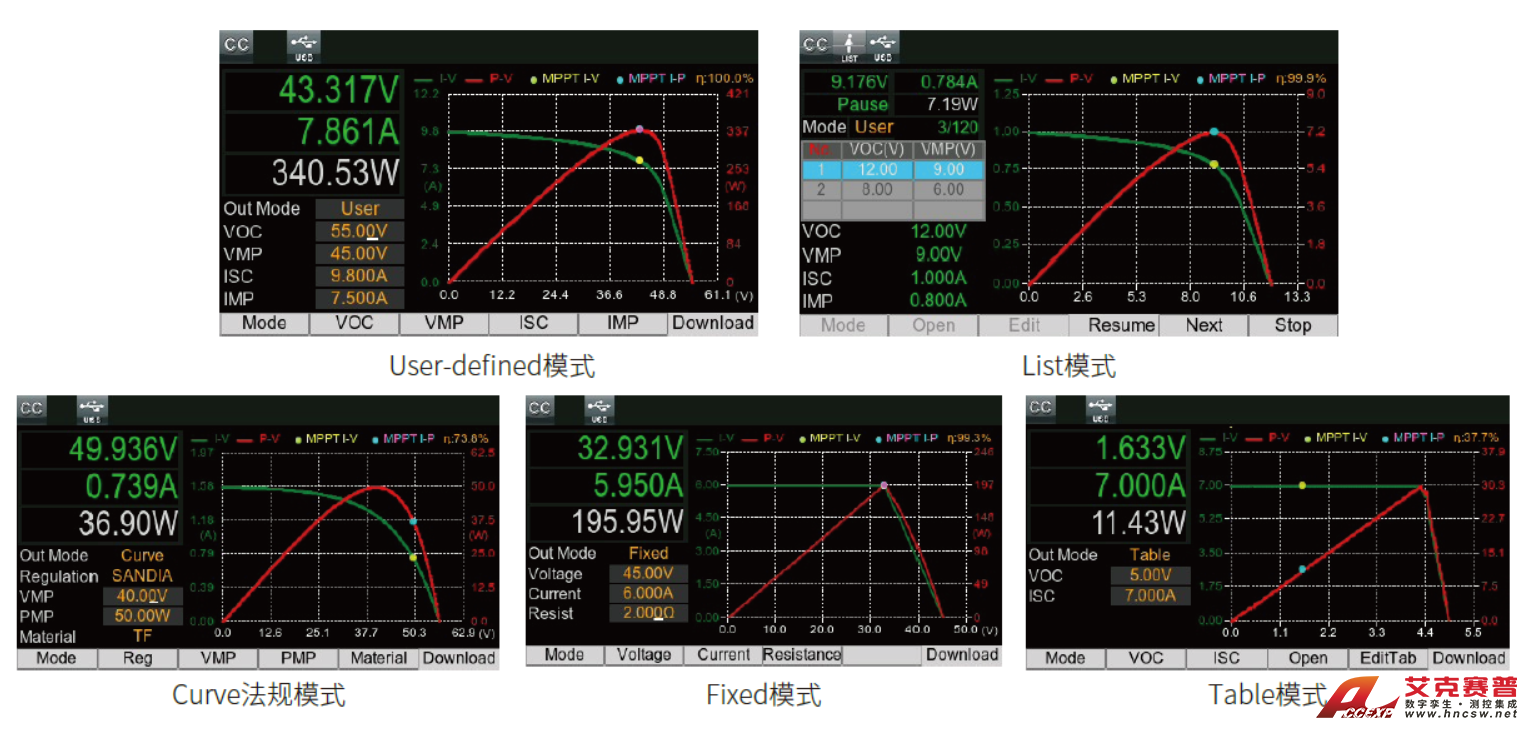

五种PV模型
IT-N2100太阳能阵列模拟器自带5种PV模型，客户可通过前面板操作，通过内建各国法规IV曲线模型、四点法、table描点法、fixed模式或list编程，模拟太阳能阵列IV曲线的输出，大屏图形化显示，实时查看微逆变器、功率优化器等待测物的MPPT跟踪状态。此外，模型亦可通过仪器面板U盘导入文件。当需要多台同步操作时，使用上位机软件太阳能矩阵模拟软件实现同步操作更方便。
艾德克斯ITECH IT-N2100 系列太阳能阵列模拟器选型
| 型号 | 电压 | 电流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
| IT-N2121 | 80V | 25A | 800W | 1mV/1mA | ≤0.03%+15mV/≤0.05%+8mA | 内置USB/LAN/数字IO通讯接口 | 1/2 2U |
| IT-N2131 | 80V | 25A | 1500W | 1mV/1mA | ≤0.03%+15mV/≤0.05%+8mA | 内置USB/LAN/数字IO通讯接口 | 1/2 2U |
| IT-N2123 | 150V | 10A | 800W | 1mV/1mA | ≤0.03%+20mV/≤0.05%+5mA | 内置USB/LAN/数字IO通讯接口 | 1/2 2U |
| IT-N2133 | 150V | 10A | 1500W | 1mV/1mA | ≤0.03%+20mV/≤0.05%+5mA | 内置USB/LAN/数字IO通讯接口 | 1/2 2U |
艾德克斯ITECH IT-N2100 系列太阳能阵列模拟器选件&配件
| IT-E9003（选件） | ITECH保固期服务至3年 |
| IT-E9005（选件） | ITECH保固期服务至5年 |
| IT机柜（选件） | IT机柜 15U/27U/37U |
| 多通道太阳能矩阵仿真软件 | 标配多通道版本 |
| IT-E158D（上机柜选件） | 适用于单台并排安装非ITECH标准机... |
| IT-E158C（上机柜选件） | 适用于单台并排安装ITECH标准机柜... |
| IT-E158B（上机柜选件） | 适用于两台并排安装非ITECH标准机... |
| IT-E158A（上机柜选件） | 适用于两台并排安装于ITECH标准机... |
| AC电源线（配件） | AC电源线（配件） |
| IT-E30110-BY（选件） | 10A/1m/香蕉插头-Y端子 红黑测试... |
| IT-E30110-BB（选件） | 10A/1m/香蕉插头-香蕉插头 红黑测... |
| IT-E30312(20)-YY（选件） | 30A/1.2m(2m)/Y端子 红黑测试线一... |
| IT-E30615-OO（选件） | 60A/1.5m/圆端子 红黑测试线一对... |
| IT-E30110-AB（选件） | 10A/1m/鳄鱼夹-香蕉插头 红黑测试... |
