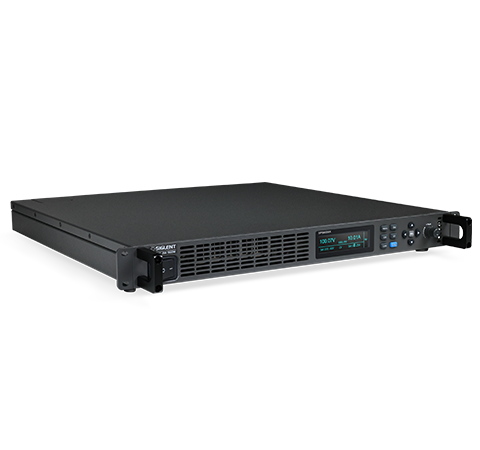

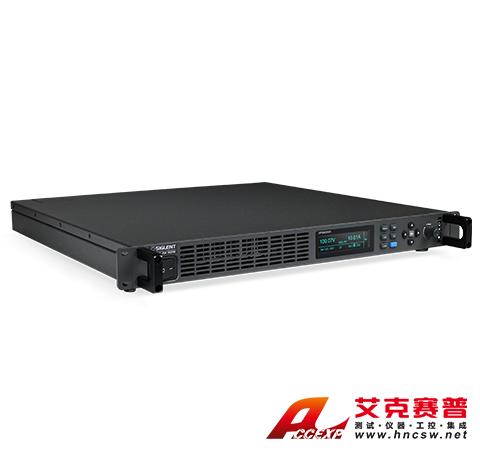

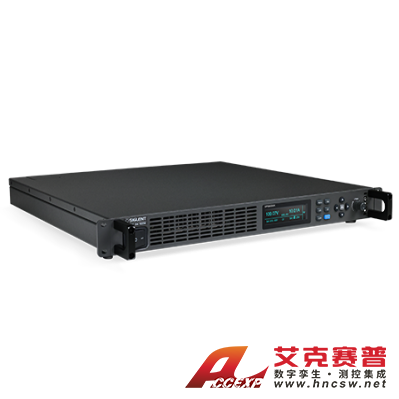

    鼎阳SIGLENT SPS6225X 可编程直流开关电源 200V/25A/1500W

    名称:可编程电源

    品牌:鼎阳SIGLENT

    型号:SPS6225X

    简介:鼎阳SIGLENT SPS6225X 可编程直流开关电源是一款可提供宽范围单路输出,限定功率的可编程直流开关电源。该机型具备200V额定输出电压,25A电流,1500W的最大输出功率。用户可并联同型号电源5台来扩展输出功率,满足更大电流需求...

    • 产品介绍

    鼎阳SIGLENT SPS6225X 可编程直流开关电源是一款可提供宽范围单路输出,限定功率的可编程直流开关电源。该机型具备200V额定输 出电压,25A电流,1500W的最大输出功率。用户可并联同型号电源5台来扩展输出功率,满足更大电流需 求的应用场景。 SPS6000X系列可编程直流开关电源配备了3.12英寸高亮度OLED显示屏,拥有友好的人机交互界面和 优异的性能指标,设置最小分辨率为10mV/10mA。输出电压,电流上升速度可调,具有恒压,恒流两种输 出模式,也支持List序列编程模式,同时具备过压,过流,过功率,过温全方位?;?,可靠性高等特点。标 配LAN/USB通讯接口,模拟控制接口,产品可通过Web网页进行远程控制??晒惴河τ糜诙嘀忠罂量痰? 测试场所,例如电源行业,实验室通用测试,LED照明行业,汽车电子等多种领域。

    s-5

    特性与优点

    -额定电压:200V;额定电流:25A; 额定输出功率:1500W

    -定功率输出,满足电压,电流宽范围输出,高效率开关型电源

    -CV,CC 优先模式选择,更好的?;ご馕?nbsp;

    -快速输出响应时间<2.5ms

    -电压,电流上升/下降速率可调

    -设置,回读分辨率 10 mV,10mA

    -自带泄放电路,关机后可将输出电容中的电量泄放置安全电压以下

    -支持远端电压补偿Sense功能

    -支持本地List功能50步编辑,USB导入List序列文件

    -外部模拟量电压控制,电压,电流监控输出

    -过电压、过电流、限功率、过温?;?,安全可靠

    -3.12英寸OLED高亮度显示屏,可拥有170度宽广的观察视角

    -配置 USB,LAN 标准通信接口,选配 USB-GPIB ???nbsp;

    -拥有 44mm 高度(1U)标准机架尺寸的外形

    -内嵌了 Web Server,无需安装驱动软件和上位机软件,通过浏览器即可对仪器进行远程控制

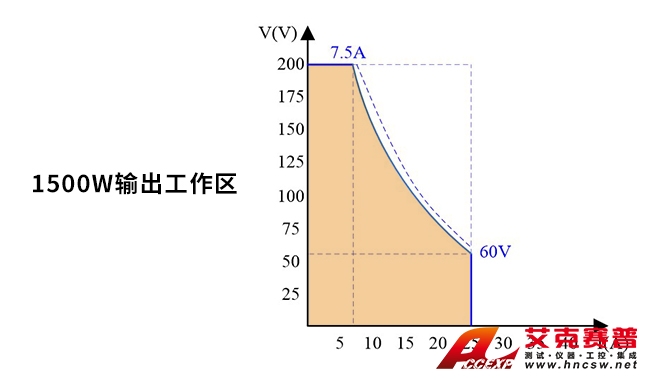

    宽范围输入输出

    在限定输出功率条件下,电压电流量程自动切换,能在一台电源上实现多种电压和电流的组合输出。如右图所示,两台传统的矩形输出电源才能实现和电压电流输出组合,而一台即可满足,并且还可多实现弧线区域的参数输出。对比传统的矩形输出范围,电源提供了更宽的电压电流输出范围,极大的提高了电源的利用率。

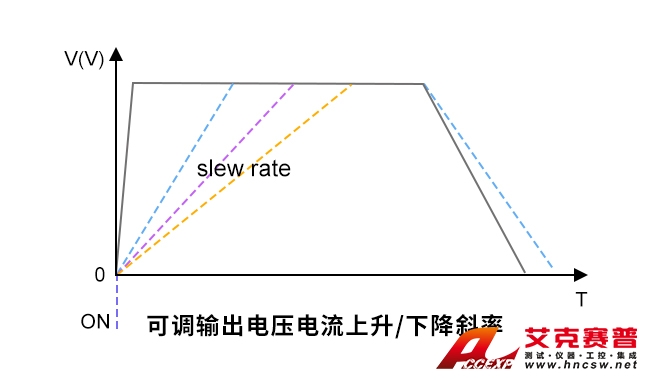

    输出电压、电流上升/下降斜率可调

    SPS6000X 电源支持自定义设置电压/ 电流的上升/ 下降斜率,可以在电压/电流变化过程中验证待测物的性能。电压的上升下降斜率范围为0.001~4V/ms,电流的上升下降斜率范围为0.001~0.5A/ms。此功能在特殊应用场合可有效避免浪涌电流对DUT的破坏,比如像电容器强电流吸收器件的测试。降低浪涌电流对被测负载的危害。

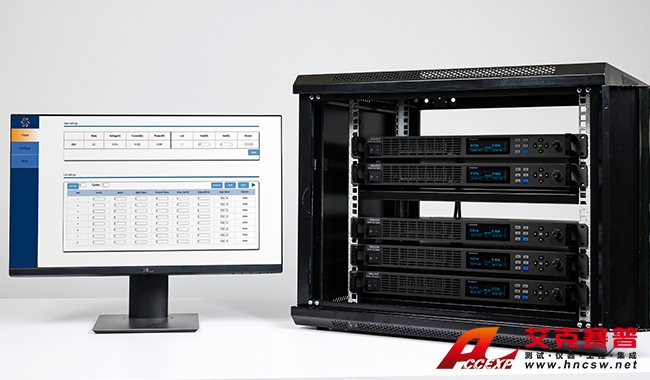

    高效便捷的远程控制

    SPS6000X具备USB,LAN通信接口,并可选配USB-GPIB???。通过内嵌的Web Server功能,无需安装繁杂的驱动软件和上位机软件即可通过浏览器对仪器进行远程控制,可更方便地满足高压、高温等特殊环境的应用需求。用户还可将多种类型的文件保存至内外部存储器中,在需要时进行读取调用,这都源自于SPS6000X现代化的设计语言,让电源产品实用性达到新高度。







    多重?;すδ?/h3>
    1. CV/CC 优先模式:有效限制了浪涌电流和过冲电压的发生。

    2. 自带泄放电路:当关闭电源断开负载时,泄放电路将对输出滤波电容中的电量泄放掉。如果没有泄放电路,输出电容会保持带电状态,可能造成危险,泄放电路也可以用来调整电压下降斜率。

    3. 多种策略?;つJ剑旱缭吹谋;すδ馨ǎ汗鞅;?OCP)、过压?;?OVP)、过温度?;?OTP)。进入限功率?;?LPP),系统将启动限功率模式,最大输出功率为额定功率的102%左右。


    技术规格
    除特殊标明温度范围外,本手册指标均指在25℃±5℃范围内的保证值。预热时间30分钟。
    型号SPS6225X
    额定输出电压200V
    额定输出电流25A
    额定输出功率1500W
    功率比3.33
    恒压特性
    电源调整率40mV(恒负载,90 ~ 132Vac 或 176   ~ 265Vac)
    负载调整率100mV(从空载到满载,恒定输入电压)
    纹波和噪声 (*1)
    p-p220mV
    r.m.s39mV
    电压设置精度(*2)0.1%±10mV
    电压设置分辨率10mV
    电压回读精度(*2)0.1%±20mV
    电压回读分辨率10mV
    温度系数30 分钟预热后,额定输出电压的 100ppm/°C
    远端补偿电压(单线)0.6V
    上升时间额定输出电压的 10% ~ 90%,额定电阻负载。
    额定负载15ms
    空载15ms
    下降时间额定输出电压的 90% ~ 10%,额定电阻负载。
    额定负载15ms
    输出电容1100uF
    瞬态响应时间2.5ms(额定输出功率的 10%瞬变到   90%后,电压恢复到额定输出 0.5%以内的时间。)
    恒流模式
    电源调整率40mA(恒负载,90 ~ 132Vac 或 170   ~ 265Vac)
    负载调整率40mA(从空载到满载,恒定输入电压)
    纹波 r.m.s(*3)30mA
    电流设定精度0.2%±30mA
    电流设定分辨率10mA
    电流回读精度0.2%±40mA
    电流回读分辨率10mA
    温度系数30 分钟预热后,额定输出电流的 200ppm/°C
    ?;すδ?/td>
    输出过压?;?(OVP)
    设置范围20V ~ 220V
    设置精度± (额定输出电压的 2%)
    过流?;?(OCP)
    设置范围2.5A ~ 25A
    设置精度± (额定输出电流的 2%)
    过温?;?(OTP)关闭输出
    AC 输入欠压?;?/td>关闭输出
    功率限制 (LPP)超功率限制约为额定输出功率的 102%
    上升/下降电压斜率 :设置下降电压斜率。仅 V-I 模式设为 CV   斜率优先时可用。

    0.001~4V/ms
    上升/下降电流斜率:设置上升电流斜率。仅 V-I 模式设为 CC   斜率优先时可用。

    0.001~0.5A/ms
    效率
    100Vac>85%
    200Vac>86%
    并联能力
    并联5 台
    模拟编程和监测
    外部电压控制输出电压编程精度: 额定输出电压的±0.5%
    外部电压控制输出电流编程精度: 额定输出电流的±1%
    输出电压/电流监视器精度: ±1%
    外部关闭输出控制 Shutdown用 LOW(0V~0.5V)或短路关闭输出
    外部控制输出开/关使用 LOW(0V~0.5V)或悬空关闭输出, 使用   HIGH(4.5V~5V)打开输出。
    CV/CC/ERR/ ON/OFF Status光电耦合器集电极开路输出;最大电压 30V,最大灌电流   8mA。
    输入特性
    标称额定输入AC:100V ~ 240V, 50Hz ~   60Hz, 单相
    输入电压范围AC:90V ~ 265V
    输入电压范围47Hz ~ 63Hz
    输入保险丝 (内置)T30 (6X32mm)
    不同功率的最大输入电流
    100Vac 输入18A
    200Vac 输入8.8A
    浪涌电流<30A
    最大输入功率1850 VA
    功率因数
    100Vac 输入0.99
    200Vac 输入0.99
    空载模式下功率损耗≈50W
    通信接口
    USBTypeA: 主, TypeB: 从, 速度:   1.1/2.0
    LANMAC 地址, Gateway IP 地址,   Instrument IP 地址, 子网掩码
    GPIB选配: USB-GPIB 适配器
    环境条件
    操作温度0?C ~ 50?C
    存储温度-25?C ~ 70?C
    操作湿度20% ~ 85% RH; 无结露
    存储湿度90% RH or less; 无结露
    高度最大 2000m
    一般规格
    重量 (仅主机)10kg
    尺寸 (WxHxD)483mmx44mmx468mm (19 英寸 X   1UX 468)
    冷却内部风扇强制空气冷却
    安规标准EN60950,EN61326,EN55022 等级   B/Class B
    耐压输入和底座之间: 2500 VDC 1 分钟无异常
    输入和输出之间:   2500 VDC 1 分钟无异常
    输出和底座之间: 400   Vdc 1 分钟无异常
    绝缘电阻输入和底座之间: 500 Vdc, 大于等于   100MΩ
    输入和输出之间: 500   Vdc, 大于等于 100MΩ
    输出和底座之间: 500   Vdc, 大于等于 100MΩ;
    *1: 使用探头在 sense 接线柱正负极处测量,带宽限制 20MHz;
    *2: %output+offset,输出电压小于5V时,offset为200mV;
    *3: 使用电流探头测得,带宽限制1MHz。
