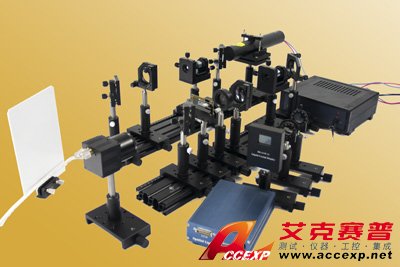

ACCEXP-RLE-C2 傅里叶变换相关图像识别实验套件
名称：光学测试仪器
品牌：
型号：
简介：RLE-CH02 傅里叶变换相关图像识别实验装置--光学相关器是一个通过光学手段从给定的众多目标信息中提取所需要的信息或检测某一特定信息是否存在的光信息处理系统，广泛地应用于光学图像识别领域。光学联合变换相关器作为特征实时识别和目标实时检测...
申请服务
- 产品介绍
RLE-CH02 傅里叶变换相关图像识别实验装置--光学相关器是一个通过光学手段从给定的众多目标信息中提取所需要的信息或检测某一特定信息是否存在的光信息处理系统，广泛地应用于光学图像识别领域。光学联合变换相关器作为特征实时识别和目标实时检测的一个重要处理系统，在遥感、医学、军事、自动化生产检测等领域有着广泛的应用。本实验适用于高校光电专业本科生《信息光学》、《工程光学》等相关课程配套专业实验。
实验内容：
1、二维线性系统傅里叶分析实验；
2、基于分数傅里叶变换的光学相关器实验；
3、傅里叶光学在光学图像加密的应用实验；
4、光学相关器信息提取实验。
主要设备参数：
1. 光源组件：
氦氖激光器：P>1.5mW ，TEM00，全?；ぐ踩哐共逋?，双开关设计（安全钥匙、按键）符合CE要求。
2. 空间光调制器组件：
液晶类型：LCD；调制类型：相位型，调制度：0～1.2π，靶面尺寸：1.3"，
分辨率：1024×768，刷新频率：60Hz，透过率>21%，对比度>1000:1@532nm、
接口类型：VGA，RS232 。
3. 探测器组件：
数字CMOS相机：130万像素，像素大?。?.2μm ×5.2μm，USB2.0，A/D：10bit 。
4. 光学组件：
可调衰减器：Φ50mm，光密度OD：0～3.0；
5. 机械组件：
精密光学导轨 L×W=1200mm×90mm，配套滑块，一维移动滑块，调节支座，支杆；高精度调节镜架，稳定性<2′。
6. 空间滤波器组件：
40×显微物镜，15μm针孔，精密三维调整机构，微调精度0.002mm。
7. 测试组件：
目标物：玻璃镀铬，图案精度 1μm。
8. 软件组件：
软件：图像信息采集?？?，功率谱相关系数处理?？?，图像信息加密?？?，USB2.0软件锁。
8.讲义及快速安装指南。
选配设备参数：
1、仪器设备防尘罩：外形尺寸：1400mm×360mm×300mm；观察窗材料：亚克力透明挡板。
2、计算机（基本配置）。
实验内容：
1、二维线性系统傅里叶分析实验；
2、基于分数傅里叶变换的光学相关器实验；
3、傅里叶光学在光学图像加密的应用实验；
4、光学相关器信息提取实验。
主要设备参数：
1. 光源组件：
氦氖激光器：P>1.5mW ，TEM00，全?；ぐ踩哐共逋?，双开关设计（安全钥匙、按键）符合CE要求。
2. 空间光调制器组件：
液晶类型：LCD；调制类型：相位型，调制度：0～1.2π，靶面尺寸：1.3"，
分辨率：1024×768，刷新频率：60Hz，透过率>21%，对比度>1000:1@532nm、
接口类型：VGA，RS232 。
3. 探测器组件：
数字CMOS相机：130万像素，像素大?。?.2μm ×5.2μm，USB2.0，A/D：10bit 。
4. 光学组件：
可调衰减器：Φ50mm，光密度OD：0～3.0；
5. 机械组件：
精密光学导轨 L×W=1200mm×90mm，配套滑块，一维移动滑块，调节支座，支杆；高精度调节镜架，稳定性<2′。
6. 空间滤波器组件：
40×显微物镜，15μm针孔，精密三维调整机构，微调精度0.002mm。
7. 测试组件：
目标物：玻璃镀铬，图案精度 1μm。
8. 软件组件：
软件：图像信息采集?？?，功率谱相关系数处理?？?，图像信息加密?？?，USB2.0软件锁。
8.讲义及快速安装指南。
选配设备参数：
1、仪器设备防尘罩：外形尺寸：1400mm×360mm×300mm；观察窗材料：亚克力透明挡板。
2、计算机（基本配置）。
