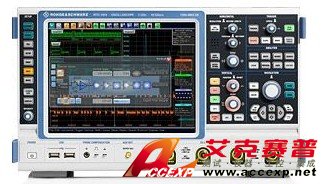

R&S RTO1004 示波器
名稱：示波器
品牌：
型號：
簡介：德國羅德與施瓦茨R&S公司RTO系列示波器R&S RTO1004具有極佳的信號保真度、極高的采集率和全球第一個實時數字觸發系統，其結構緊湊。R&S RTO1004 是配置600GHz帶寬，并支持4通道同事測試量。這些示波器有硬件加速的測量與...
申請服務
- 產品介紹
德國羅德與施瓦茨R&S公司RTO系列示波器R&S RTO1004具有極佳的信號保真度、極高的采集率和全球第一個實時數字觸發系統，其結構緊湊。R&S RTO1004 是配置600GHz帶寬，并支持4通道同事測試量。這些示波器有硬件加速的測量與分析功能。和快速排查信號故障，與硬件加速的分析功能，同時還能高精度數字觸發系統，操作方法，更加簡易快捷，達到令人信服的測量精度
每秒一百萬個波形：故障排查準確，無需猜測。
R&S RTO示波器的盲區時間極短，其采樣測量信號的頻率要高出20倍以上。 硬件信號處理節省時間，且可以瞬間顯示結果。
使用R&S RTO示波器進行高速掩碼測試：十秒鐘之內，
可以完成六百萬個以上波形的采集、評估和顯示工作。 全球首款數字觸發器，通過最小化觸發抖動，實現了精度最大化。
數字觸發器使用與采集系統相同的數字化采樣點。與模擬觸發器不同的是，
共同時基可以確保獲得最高的測量精度。 拆包、通電、測量：
從未有哪一款示波器如此方便。
根據偏好，用戶可以使用按鈕、鼠標、或者觸摸屏等來操作
R&S RTO示波器。激活多個圖之后，羅德與施瓦茨公司的智能網格
(SmartGrid)功能可以幫助用戶最佳地分割顯示區域。 令人信服的測量精度
R&S RTO1024示波器典型的固有噪聲：直方圖測量的標準偏差
（S-dev） 測量條件：50mV/div，分辨率100ps，無濾波器。Test Alpha
R&S RTO型號
基本單元 帶寬 通道
R&S RTO1044 4 GHz 4
R&S RTO1024 2 GHz 4
R&S RTO1022 2 GHz 2
R&S RTO1014 1 GHz 4
R&S RTO1012 1 GHz 2
R&S RTO1004 600 MHz 4
R&S RTO1002 600 MHz 2
RTO1044數字示波器性能指標
| RTO1044數字示波器垂直系統 | ||
| 輸入通道 | R&S®RTO1002/R&S®RTO1012/R&S®RTO1022 | 2 |
| R&S®RTO1004/R&S®RTO1014/R&S®RTO1024/R&S®RTO1044 | 4 | |
| 帶寬(–3 dB) at | R&S®RTO1002 和R&S®RTO1004 | 600 MHz |
| 50 Ω | ||
| R&S®RTO1012 和R&S®RTO1014 | 1 GHz | |
| R&S®RTO1022 和R&S®RTO1024 | 2 GHz | |
| R&S®RTO1044 | 4 GHz | |
| 上升時間（計算值） | R&S®RTO1002 和R&S®RTO1004 | 583 ps |
| R&S®RTO1012 和R&S®RTO1014 | 300 ps | |
| R&S®RTO1022 和R&S®RTO1024 | 175 ps | |
| R&S®RTO1044 | 100 ps | |
| 輸入阻抗 | 50 Ω ±1.5 % | |
| 1 MΩ ±1 % with15 pF (測量) | ||
| 輸入靈敏度 | 全范圍內的最大帶寬 | 50 Ω: 1 mV/div 至1 V/Div |
| 1MΩ: 1 mV/div 至10 V/Div | ||
| 模數轉換器的有效位數（ENOB） | 全量程正弦,頻率<–3 dB帶寬 | > 7 位(測量) |
| 采集系統 | ||
| 最大采樣率（實時） | 10 G樣本/每秒每通道 | |
| R&S®RTO1044 | 10 Gsa/s 每通道 | |
| 20 Gsa/s 使用兩個通道 | ||
| 記憶深度 | 標準配置，按每通道/1個通道處于工作狀態 | R&S®RTO: 兩通道型號：20 /40M樣本 |
| R&S®RTO: 四通道型號：20 /80M樣本 | ||
| 最大升級（R&S®RTO-B102選件）， | R&S®RTO: 兩通道型號：100 /200M樣本 | |
| 按每通道/1個通道處于工作狀態 | R&S®RTO: 四通道型號：100 /400M樣本 | |
| 最大采集率 | 連續采集與顯示，10 G 樣本/s, 1 k 樣本 | 1 000 000 波形／秒 |
| 超分割模式 | < 200 ns盲區時間 | |
| 數據抽取模式 | 對于抽取模式和波形算法的任何組合，每通道均最多可以支持3個波形 | 采樣、峰值檢測、高分辨率、有效值 |
| 波形算法 | 無，包絡，平均 | |
| 插值模式 | 線性,Sin(x)/x,采樣與保持 | |
| 水平系統 | ||
| 時基范圍 | 25 ps/div 至50 s/div | |
| 時基精度 | 供貨/校準之后 | 2.5 ppm |
| 供貨/校準之后(R&S®RTO-B4 選件) | 0.02 ppm | |
| 通道偏移校正 | ±100 ns (實時偏移校正, 通道到通道觸發–例如狀態檢測偏移校正) | |
| 觸發系統 | ||
| 觸發類型 | 邊沿、干擾、脈寬、欠幅、窗口、超時、區間、斜率、數據時鐘、模式、狀態、串行模式,I2C, SPI, 可選：UART/RS-232, LIN, CAN, FlexRay | |
| 靈敏度 | 觸發滯后參數的定義 | 可自動也可手動設置范圍：0.1 div至5div |
| 可檢測最小脈沖干擾信號h | 100 ps | |
| R&S®RTO1044 | 50 ps | |
| 耦合模式 | 對于選定通道，可以在100 kHz至50%模擬帶寬的截止頻率范圍內，選擇RF抑制 | |
| 波形算術運算 | ||
| 代數運算種類 | 算術運算、邏輯運算、比較運算，頻域，數字濾波器 | |
| 硬件加速的數學計算功能 | +, –, *, 1/x, |x|, 求導, log10, ln, log2, 縮放, FIR, FFT 幅值 | |
| 分析和測量功能 | ||
| 硬件加速的分析功能 | 頻譜、直方圖、模板測試、光標 | |
| 硬件加速的測量功能 | 幅度測量、時間測量 | |
| 一般數據 | ||
| 尺寸 | 寬x 高x 深 | 427 mm x 249 mm x 204 mm |
| (16.81 in x 9.8 in x 8.03 in) | ||
| 重量 | R&S®RTO1024 | 9.6 kg (21.16 lb) |
| 顯示器 | 10.4" LC TFT彩色觸摸屏, | |
| 1024 × 768像素(XGA) | ||
| 連接 | 1Gbit/sLAN，4×USB 2.0，GPIB(可選)，DVI（用于外部監視器），外部觸發 | |
