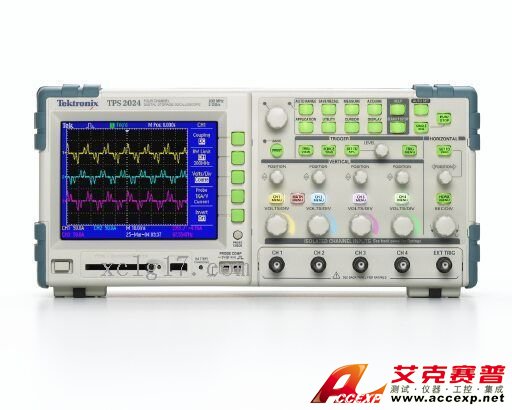

泰克TPS2024数字存储示波器
名称：示波器
品牌：
型号：
简介：泰克TPS2024数字存储示波器主要特点和优点 100 MHz和200 MHz带宽 高达2 GS/s的实时采样率 2条或4条全面隔离和浮动通道，外加隔离外部触发 在安装两块电池时可以连续工作8小时，电池可以热插拔，几乎不受交流电源限制 选配...
申请服务
- 产品介绍
泰克TPS2024数字存储示波器主要特点和优点
100 MHz和200 MHz带宽
高达2 GS/s的实时采样率
2条或4条全面隔离和浮动通道，外加隔离外部触发
在安装两块电池时可以连续工作8小时，电池可以热插拔，几乎不受交流电源限制
选配电源分析应用软件，以其价位提供了最广泛的电源测量功能
OpenChoice软件或集成CompactFlash海量存储设备，迅速存档和分析测量结果
所有型号都标配FFT
高级触发，迅速捕获关心的事件
传统模拟式旋钮和多语言用户界面，操作简便
自动设置菜单、自动量程、波形存储器和设置存储器、内置上下文相关帮助，设置和操作迅速
带背灯的菜单按钮，视觉清楚
11种最关键的自动波形测量功能
应用
工用电源设计、调试、安装和维护
高级电子设计、调试、安装和维护
汽车设计和测试
教育
技术特性：
特点
TPS2000系列电气特点
| 特点 | TPS2012 | TPS2014 | TPS2024 |
|---|---|---|---|
| 隔离通道数量 | 2 | 4 | 4 |
| 带宽*4 (MHz) | 100 | 100 | 200 |
| 每条通道采样率 (GS/s) | 1.0 | 1.0 | 2.0 |
| 记录长度 | 2.5 K 点 | ||
| 显示 (1/4 VGA LCD) | 彩色 | ||
| 电池操作 |
可以装上两块可热插拔的电池 一块标配电池可以工作4小时 选配第二块电池可以把工作时间延长到8小时 可以热插拔电池进行充电，使用电池连续工作 |
||
| 自动测量 | 11 | ||
| 隔离外部触发输入(阻抗隔离) | 是 | ||
| 垂直分辨率 | 8位(正?；蚱骄? | ||
| 垂直灵敏度 | 所有型号上2 mV - 5 V/div，带校准的精调 | ||
| DC垂直精度 | ±3% | ||
| 垂直缩放 | 垂直扩大或压缩实时波形或静止波形 | ||
| 最大输入电压 (1 MΩ) | 从BNC信号到BNC外壳 300 VRMS CAT II | ||
| 浮动电压 | 从BNC外壳到接地 600 VRMS CAT II | ||
| 位置范围 |
2 mV - 200 mV/div ±2 V >200 mV - 5 V/div ±50 V |
||
| 带宽限制 | 20 MHz | ||
| 线性动态范围 | ±5 div | ||
| 时基范围 | 5 ns - 50 s/div | 5 ns - 50 s/div | 2.5 ns - 50 s/div |
| 时基精度 | 50 ppm | ||
| 输入阻抗 | 1 MΩ ±2%, 并联20 pF | ||
| 输入耦合 | AC, DC, GND | ||
| 水平缩放 | 水平扩大或压缩实时波形或静止波形 | ||
| FFT | 标配 | ||
| RS-232, Centronics-并行端口 | 标配 | ||
| PC连接 | 标配 | ||
| 集成 CompactFlash海量存储器 | 标配 | ||
| 电源测量 | 选配软件包，提供了瞬时功率波形分析、波形分析、谐波分析、开关损耗、相角、dv/dt和di/dt光标 | ||
