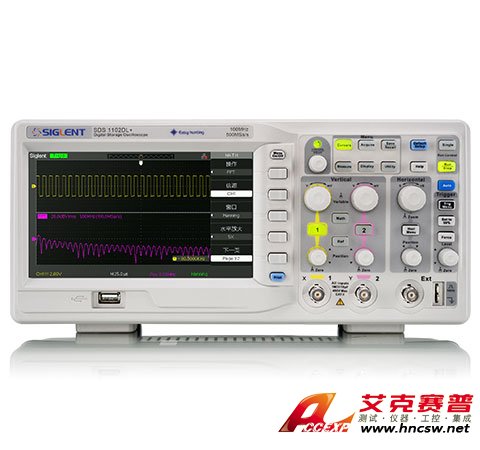

鼎阳SIGLENT SDS1102CNL+/SDS1202DL+数字示波器
名称：示波器
品牌：
型号：
简介：鼎阳SIGLENT SDS1102CNL+/SDS1202DL+数字示波器规格参数 带宽 SDS1102CNL+：100 MHz SDS1102DL+：100 MHz SDS1202DL+：200 MHz 实时采样率 SDS1102CNL+...
申请服务
- 产品介绍
鼎阳SIGLENT SDS1102CNL+/SDS1202DL+数字示波器规格参数 |
|
| 带宽 | SDS1102CNL+：100 MHz |
| SDS1102DL+：100 MHz | |
| SDS1202DL+：200 MHz | |
| 实时采样率 | SDS1102CNL+：1 GSa/s |
| SDS1102DL+：500 MSa/s | |
| SDS1202DL+：500 MSa/s | |
| 通道数 | 2 + EXT |
| 存储深度 | SDS1102CNL+：40 Kpts |
| SDS1102DL+：32 Kpts | |
| SDS1202DL+：32 Kpts | |
| 触发源 | CH1、CH2、EXT、EXT/5、AC Line |
| 触发类型 | 边沿、脉宽、视频、斜率、交替 |
| 触发方式 | 自动、正常、单次 |
| 数学运算 | +、-、*、/、FFT |
| 数学滤波 | 高通、低通、视频、斜率、交替 |
| 数据记录仪 | 提供7 Mpts记录空间 |
| 外部存储 | 位图存储、CSV存储、波形存储、设置存储 |
| 接口 | USB Host、USB Device、LAN、Pass/Fail |
| 标配探头 | 2 套无源探头，PB470 |
| 2 套无源探头，PP510 | |
| 2 套无源探头，PP215 | |
| 屏幕 | 7 英寸 TFT-LCD 显示屏，分辨率 800*480 |
便捷的操作和全局控制

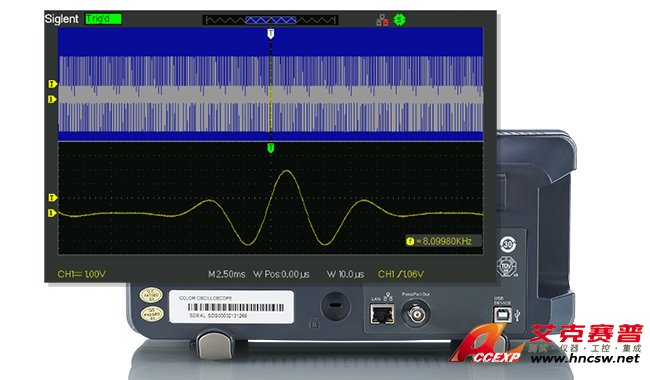

·一键Zoom功能：一键式设计的视窗扩展功能可对整体波形的布局做波形扩展显示，极大方便了用户对波形的观察、测量和分析。
·支持USB Host、USB Device、LAN（VXI-11）、Pass/Fail多种接口：便于连接外部设备进行远程控制、数据和图片的保存等功能。
强大的数据分析测量功能

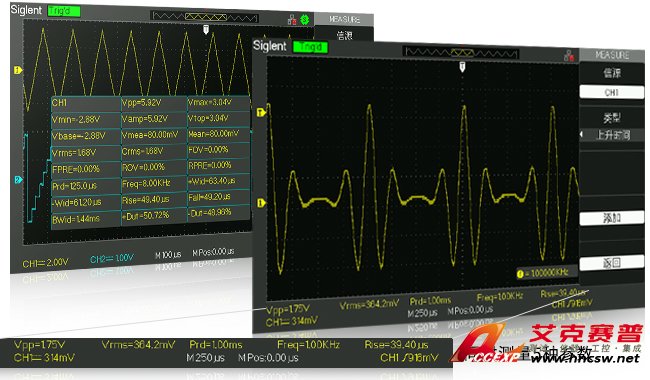

·支持电压、时间和延迟3大测试种类，可同时测量周期、频率、相位、幅值等32种参数值。用户可根据需求配置5组参数显示，也可全部显示测量结果。
·支持5中数学运算：+、-、*、/、FFT，支持通道波形和FFT波形分屏显示，方便用户同时观测。
数据回放

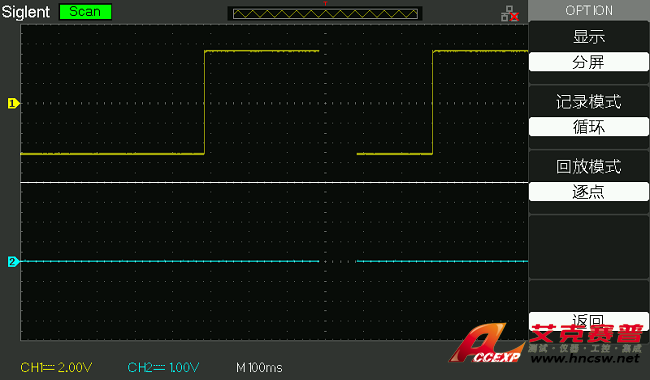

·数字记录仪功能可实时无死区记录波形数据，7 M数据存储空间，支持外部存储器扩展，记录后可回放数据，便于信号观测。
