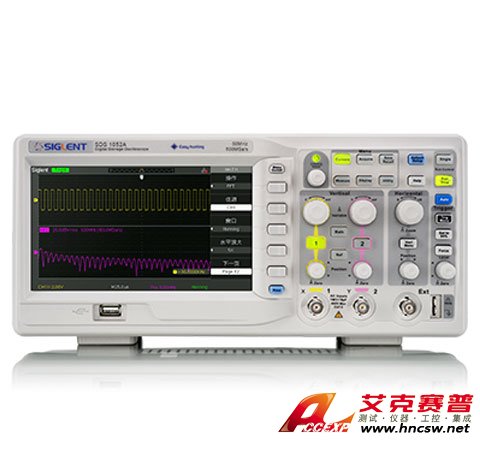

鼎陽SIGLENT SDS1072A數字示波器
名稱：示波器
品牌：
型號：
簡介：鼎陽SIGLENT SDS1072A數字示波器規格參數 帶寬 70 MHz 實時采樣率 1 GSa/s 通道數 2 + EXT 存儲深度 2 Mpts 觸發源 CH1、 CH2、 EXT、EXT/5、AC Line 觸發類型 邊沿、脈寬、視...
申請服務
- 產品介紹
鼎陽SIGLENT SDS1072A數字示波器規格參數 |
|
| 帶寬 | 70 MHz |
| 實時采樣率 | 1 GSa/s |
| 通道數 | 2 + EXT |
| 存儲深度 | 2 Mpts |
| 觸發源 | CH1、 CH2、 EXT、EXT/5、AC Line |
| 觸發類型 | 邊沿、脈寬、視頻、斜率、交替 |
| 觸發方式 | 自動、正常、單次 |
| 數學運算 | +、 - 、 *、 /、 FFT |
| 數學濾波 | 高通、低通、視頻、斜率、交替 |
| 數據記錄儀 | 提供7 Mpts記錄空間 |
| 外部存儲 | 位圖存儲、CSV存儲、波形存儲、設置存儲 |
| 接口 | USB Host、USB Device、LAN、Pass/Fail |
| 屏幕 | 7 英寸 TFT-LCD 顯示屏，分辨率 800*480 |
| 標配探頭 | 2 套無源探頭，PB470 |
| 2 套無源探頭，PP510 | |
| 2 套無源探頭，PP215 | |
| 重量 | 凈重 2.5 Kg |

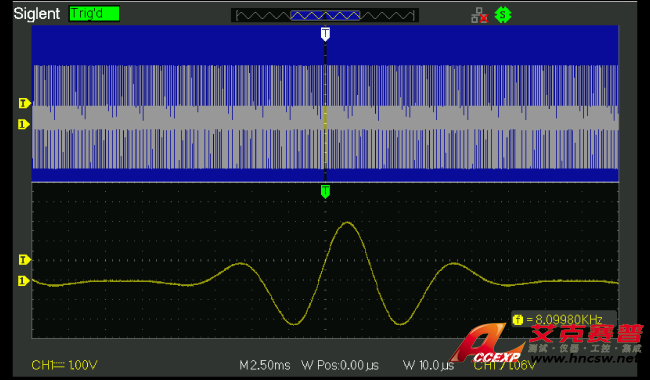

深存儲模式搭配一鍵Zoom功能，兼顧全局和細節
鼎陽SIGLENT SDS1072A數字示波器存儲深度高達2 Mpts。并且SDS1000A全系列都具有一鍵Zoom的功能。一鍵式設計的視窗擴展功能可對整體波形的局部做波形擴展顯示，極大方便了用戶對波形的觀察、測量和分析。
在深存儲模式下，用戶能夠使用更高的采樣率捕獲更長時間的信號，然后使用一鍵Zoom功能快速放大需要關注的區域，保證了精細的波形分辨率，既能縱覽全局，也能呈現細節。

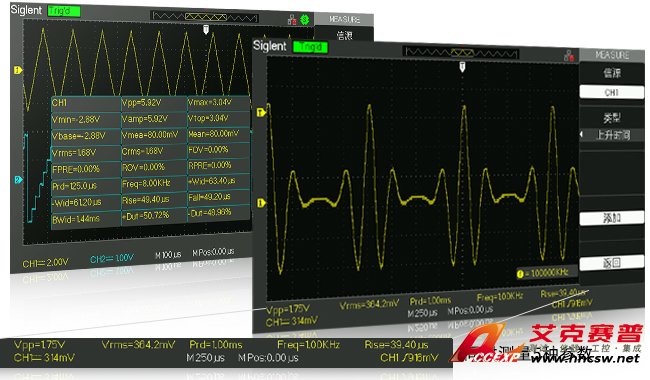

強大的數據分析處理和保存能力
鼎陽SIGLENT SDS1072A數字示波器支持電壓、時間和和延遲3大測試種類，共計32種參數。用戶可根據需求配置5組參數顯示，也可全部顯示32種參數的測量結果。
鼎陽SIGLENT SDS1072A數字示波器支持5種數學運算：+、-、*、/、FFT。測量和運算的結果、波形數據及截圖可通過前面板的Print按鍵，一鍵保存到U盤。

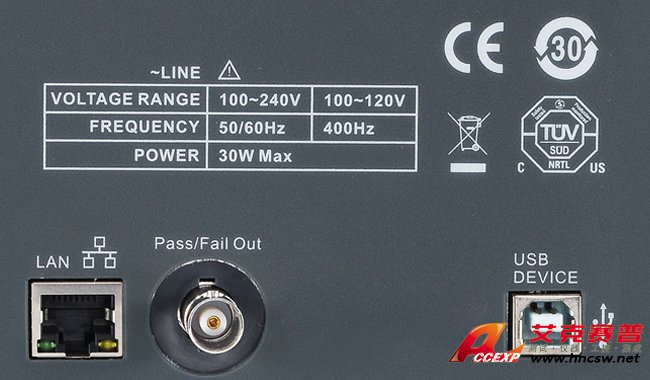

豐富的硬件接口及遠程控制
鼎陽SIGLENT SDS1072A數字示波器支持的接口包括
USB Host：可用于連接外部U盤，進行數據和圖片的保存
USB Device：可通過標配的USB Device連接線連接示波器到電腦，并通過免費的
EasyScope：上位機軟件進行遠程控制
LAN(VXI-11)：可通過網線將示波器接入電腦所在的局域網絡，發送SCPI命令及其他遠程控制。
Pass/Fail接口：Pass/Fail測試時，輸出脈沖波形
