    鼎阳SIGLENT SDS6204 H12 Pro高分辨率数字示波器

    名称:示波器

    品牌:

    型号:

    简介:鼎阳SIGLENT SDS6204 H12 Pro高分辨率数字示波器规格参数 带宽 2 GHz 实时采样率 10GSa/s 通道数 4 + EXT 存储深度 500 Mpts/CH 最高波形捕获率 750,000 wfm/s(Sequenc...

    • 产品介绍

    鼎阳SIGLENT SDS6204 H12 Pro高分辨率数字示波器规格参数

    带宽 2 GHz
    实时采样率 10 GSa/s
    通道数 4 + EXT
    存储深度 500 Mpts/CH
    最高波形捕获率 750,000 wfm/s(Sequence模式)
    接口 USB 3.0 Host x2,USB 2.0 Host x2,USB 2.0 Device,LAN,micro SD卡, HDMI, 外触发输入,辅助输出(TRIG OUT,PASS/FAIL)
    测量 超过50种参数测量,并支持直方图和趋势图统计
    数据分析和数据处理工具 搜索、导航、历史、模板测试、数字万用表、波特图、电源分析(选配)、波形直方图、计数器、抖动和眼图分析(选配)
    屏幕 12.1 英寸电容式触摸显示屏,分辨率1280*800
    触发类型 边沿(Edge)、斜率(Slope)、脉宽(Pulse width)、窗口(Window)、欠幅(Runt)、间隔(Interval)、超时(Dropout)、码型(Pattern)、视频(Video)、第N边沿、延迟、建立/保持时间、串行触发
    串行触发和解码(标配)      I2C, SPI, UART, CAN, LIN
    串行触发和解码(选配) CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
    数字通道(选件) 16 路,500 MSa/s采样率, 12.5 Mpts/ch存储深度;
    16 路,1 GSa/s采样率, 50 Mpts/ch存储深度(2 GHz带宽型号)
    信号发生器(选件) 外置单通道隔离,最高输出频率25 MHz,采样率125 MSa/s,波形长度16 kpts
    标配探头 SP3050A,500 MHz,每通道 1 套(SDS6104 Pro和SDS6054 Pro)



    高分辨率示波器,满足更高精度的测试需求

    · 12-bit高分辨率ADC采样,更好地呈现波形细节;
    · 优秀的本底噪声,在2GHz全带宽下的底噪值仅为153 μVrms,让12-bit ADC充分发挥性能;
    · 典型值±0.5%的直流增益精度



    优秀的用户界面和用户体验

    · 配备12.1 英寸TFT-LCD 大显示屏,分辨率1280*800;
    · 电容式触摸屏,专门为示波器操作定义的各种手势,极大地提高了仪器操控效率;
    · 内嵌WebServer,可直接通过网页远程访问和操作示波器;
    · 支持鼠标和键盘操作;

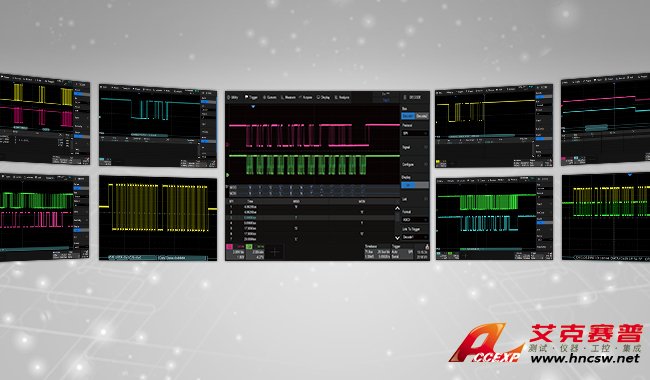

    覆盖多种行业的串行协议触发和解码

    鼎阳SIGLENT SDS6204 H12 Pro高分辨率数字示波器提供多种串行协议触发和解码,覆盖多个行业。

    I2C, SPI   嵌入式串行协议触发及解码
    UART   PC串行协议触发及解码
    CAN, CAN FD, LIN, FlexRay ,SENT  汽车串行协议触发及解码
    I2S  音频串行协议触发及解码
    MIL-STD-1553B   航空航天串行协议触发及解码
    Manchester  以太网串行协议解码




    强大的测量功能

    鼎阳SIGLENT SDS6204 H12 Pro高分辨率数字示波器可测量超过50种参数,包括水平类、垂直类、通道间延时类和混合测量类。

    参数统计功能可显示任意参数的五种测量值:当前值、平均值、最小值、最大值、标准差;可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况;趋势图可反应参数随时间的变化规律。

    此外,对水平方向上的测量(如周期、脉宽等),摒弃了传统的一帧只获得一个测量值的方法,将一帧中的所有指定水平项目的测量值都计算出来并纳入统计,大大提高了测试效率
