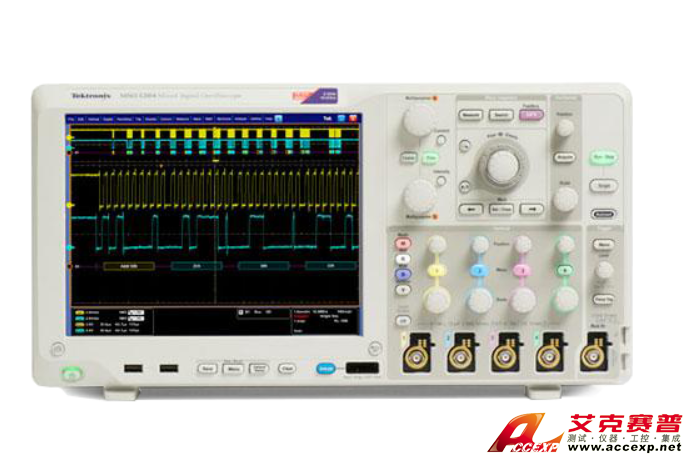

Tektronix泰克 MSO5000/DPO5000示波器
名称：示波器
品牌：
型号：
简介：Tektronix泰克 MSO5000/DPO5000示波器为调试和验证复杂系统的工程师专门设计，可提供出色的信号完整性以及高级分析和数学功能，满足您的工作台和实验室的需要。 MSO 型号包括 16 条数字定时通道，所有型号的配置均可解码常...
申请服务
- 产品介绍
Tektronix泰克 MSO5000/DPO5000示波器为调试和验证复杂系统的工程师专门设计，可提供出色的信号完整性以及高级分析和数学功能，满足您的工作台和实验室的需要。 MSO 型号包括 16 条数字定时通道，所有型号的配置均可解码常见的串行协议，方便您全面了解您的系统。 此外，您可以在示波器上运行基于 Windows® 的分析软件。
高级信号测量和分析
标准分析工具包括 53 种自动测量、测量统计、直方图、极限测试、高级波形数学、用户可定义的滤波器并支持自定义 MATLAB 和 .NET 数学插件。 高级抖动和眼图分析等可选应用和宽带射频分析可帮您扩展功能，同时可视触发还支持图形触发定义。
特点
- 使用广泛的标准测量工具检定信号参数

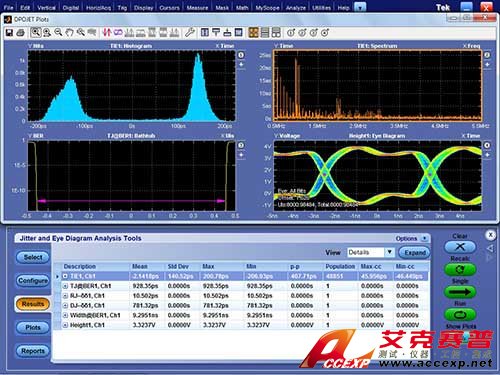

- 高级抖动和定时分析可检定信号完整性问题以及信号源
- SignalVu 软件可提供宽带频谱分析和测量功能，以及音频、调制、射频脉冲和稳定时间选件
- TekScope AnywhereTM 软件支持离线测量和分析

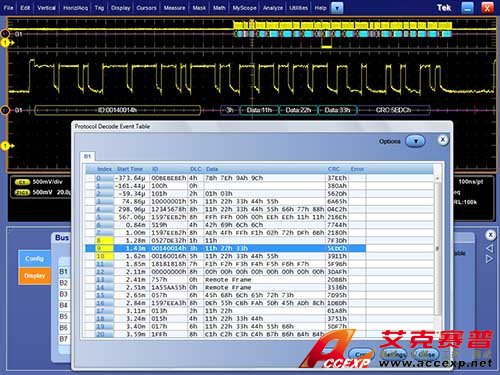

串行分析和一致性测试，正确完成
对于低中速总线，使用协议解码和串行触发选项来简化高级系统设计调试和验证。 使用自动一致性测试确保中速串行总线的互操作性。
特点
- 协议解码以及串行触发和分析选件，适用于 I2C、SPI、RS-232/422/485/UART、USB 2.0、以太网、MIL-STD-1553B、CAN、LIN 和 FlexRay
- 自动一致性测试软件包，适用于 USB 2.0、以太网、HSIC、MOST 和 BroadR-Reach

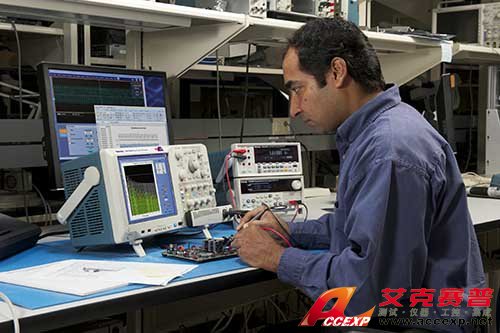

自动功率测量
如今的高效功率转换器的每瓦特输出需要的输入功率更低，但它们在电源测量方面也要求更高。 自动功率测量可确保简单、可重复的结果，用于验证和优化电源电路性能。
特点
- MOSFET 开关损耗和安全作业区分析
- IEC61000-3-2 预一致性的功率因数和谐波测量
- 电路内电感器和变压器损耗测量
- USB2.0 电池充电器技术规范 v1.1 和 IEC 62684 的 USB 电源适配器一致性测试

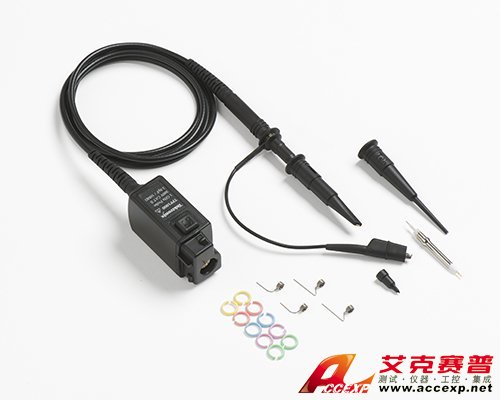

业内最佳探头。 标准。
作为测量信号路径中的关键元件，探头不容忽视。 购买 MSO/DPO5000B 系列示波器时，您还可免费获得业内最佳无源探头。 由于拥有业内最佳负载 (3.9 pF) 和高达 1 GHz 的带宽，TPP 系列探头将成为您日常使用的随身探头。
特点
- TPP 系列探头为标配，每条模拟通道一只
- 3.9 pF 的业内最佳电容性探头负载
- 500 MHz 或 1 GHz 探头带宽
| 型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 |
|---|---|---|---|---|---|
| DPO5034B | 350 MHz | 5 GS/s | 25M 点 - 125M 点 | 4 | - |
| DPO5054B | 500 MHz | 5 GS/s | 25M 点 - 125M 点 | 4 | - |
| MSO5034B | 350 MHz | 5 GS/s | 25M 点 - 125M 点 | 4 | 16 |
| MSO5054B | 500 MHz | 5 GS/s | 25M 点 - 125M 点 | 4 | 16 |
| DPO5104B | 1 GHz | 5 GS/s - 10 GS/s | 25M 点 - 125M 点 | 4 | - |
| DPO5204B | 2 GHz | 5 GS/s - 10 GS/s | 25M 点 - 125M 点 | 4 | - |
| MSO5104B | 1 GHz | 5 GS/s - 10 GS/s | 25M 点 - 125M 点 | 4 | 16 |
| MSO5204B | 2 GHz | 5 GS/s - 10 GS/s | 25M 点 - 125M 点 | 4 | 16 |
