Tektronix泰克 4系列MSO混合信号示波器
名称：示波器
品牌：
型号：
简介：Tektronix泰克 优异的指标 输入通道 4or 6FlexChannel? inputs 每个 FlexChannel 提供了: 一个模拟信号，可以显示为波形视图、频谱视图1, 或同时两者 使用 TLP058 逻辑探头时 8个数字逻辑...
申请服务
- 产品介绍
优异的指标
输入通道
- 4 or 6 FlexChannel? inputs
-
每个 FlexChannel 提供了:
- 一个模拟信号，可以显示为波形视图、频谱视图1, 或同时两者
- 使用 TLP058 逻辑探头时 8 个数字逻辑输入
带宽 (所有模拟通道)
- 200 MHz, 350 MHz, 500 MHz, 1GHz, 1.5GHz (可升级)
采样率 (所有模拟/数字通道)
- 实时: 6.25 GS/s
记录长度 (所有模拟/数字通道)
- 31.25 M 点标配 (62.5 M 点选配升级)
波形捕获率
- >500,000个波形/秒
垂直分辨率
- 12 位 ADC
- 高分辨率模式下高达 16 位
标准触发类型
- 边沿，脉宽，欠幅脉冲，超时，窗口，逻辑，建立时间和保持时间，上升/下降时间，并行总线，顺序，可视触发
- 辅助触发≤300 VRMS (仅边沿触发)
标准分析
- 光标：波形，V 条，H 条，V 和 H 条
- 测量：36 项
- FastFrameTM：分段内存采集模式，最大触发速率 波形/秒
- 示图：时间趋势、直方图、频谱
- 数学: 基本波形代数, FFT, 高级公式编辑器
- 搜索: 搜索任何触发标准
选配分析
- 频谱视图：频域分析，独立控制频域和时域
- 功率测量和分析
选配串行总线触发，解码和分析
- I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太网, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC429
任意波形/函数发生器1
- 50 MHz 波形生成
- 波形类型：任意波形，正弦，方波，脉冲，锯齿波，三角形，DC 电平，高斯，洛伦兹，指数上升/下降，Sin(x)/x，随机噪声，半正弦，心电图
数字电压表2
- 4 位 AC RMS、DC 和 DC+AC RMS 电压测量
触发频率计数器2
- 8 位
显示器
- 13.3-inch (338 mm) TFT color
- 高清 (1920 x 1080) 分辨率
- 容性（多触点）触摸屏
连接能力
- USB 2.0 主控, USB 2.0 设备 (5 端口); LAN (10/100/1000 Base-T 以太网); HDMI 3
e*Scope?
- 使用标准网络浏览器，通过网络连接远程查看和控制示波器
保修
- 标配 3 年保修
外观尺寸
- 9.8 英寸 (249 mm) 高 x 17.7 英寸 (450 mm) 宽 x 6.1 英寸 (155 mm) 深
- 重量: <16.8 磅(7.6 kg)
1可选，可升级。
2产品注册后免费
3要求连接高清显示器(1,920 x 1,080 分辨率).
绝不会因为通道不够而延缓您检验和调试流程！
4 系列 MSO 提供了 4 通道和 6 通道型号及 13.3 英寸高清 (1,920 x 1,080) 显示器，可以更好地查看复杂的系统。 许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和 DC 到 DC 功率转换器，都要求观察 4 个以上的模拟信号，检验和表征器件性能，调试极具挑战性的系统问题。
大多数工程师都记得，他们曾调试过特别难的问题，希望更好地查看系统和状态，但使用的示波器只能提供两条或四条模拟通道。使用第二台示波器非常麻烦，需要对准触发点，很难确定两台显示器之间的定时关系，文档管理也是问题。
您可能认为6 通道示波器的价格会比 4 通道示波器高出 50%，那么您会惊喜地发现，我们的 6 通道示波器只比 4 通道型号贵 ~20% 。新增的模拟通道可以迅速获得回报，因为您可以按期完成当前项目和未来项目。
开关式电源上的电压测量，显示了其中一条电源轨道上的纹波电压。
FlexChannel?技术实现了最大的灵活性，拓展了系统查看能力
4 系列 MSO 重新界定了混合信号示波器 (MSO) 的标准。FlexChannel 技术可以把每个通道输入作为一条模拟通道、8 个数字逻辑输入(使用 TLP058 逻辑探头)或同时作为模拟视频和频谱视图1每个域使用独立采集控制。异常灵活，配置起来异常方便。
在 6 FlexChannel 型号中，可以把仪器配置成查看6 个模拟信号和 0 个数字信号?；?5 个模拟信号和 8 个数字信号?；?4 个模拟信号和 16 个数字信号，3 个模拟信号和 24 个数字信号，依此类推。 您只需增加或拔下 TLP058 逻辑探头，就可以随时改变配置，直到获得适当数量的数字通道。

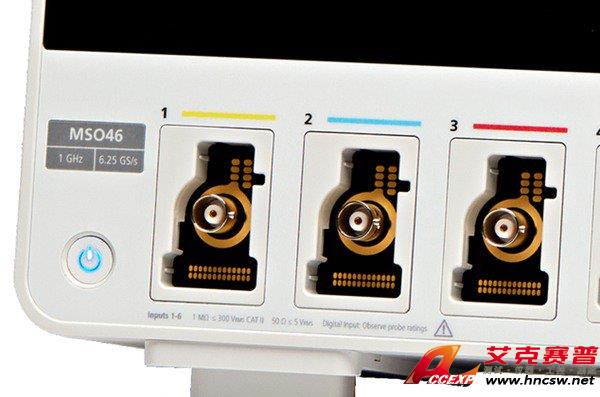

FlexChannel 技术实现了较大的灵活性。依据连接的探头类型，每个输入可以配置成一条模拟通道或 8 条数字通道。
而不像上一代 MSO 要求进行折衷，因此数字通道的采样率要低于模拟通道，或者记录长度要短于模拟通道。4 系列 MSO 为数字通道提供了全新的集成度。数字通道共享同样高的采样率（最高 6.25 GS/s）和同样长的记录长度（最高 62.5 ）点（对模拟通道）。

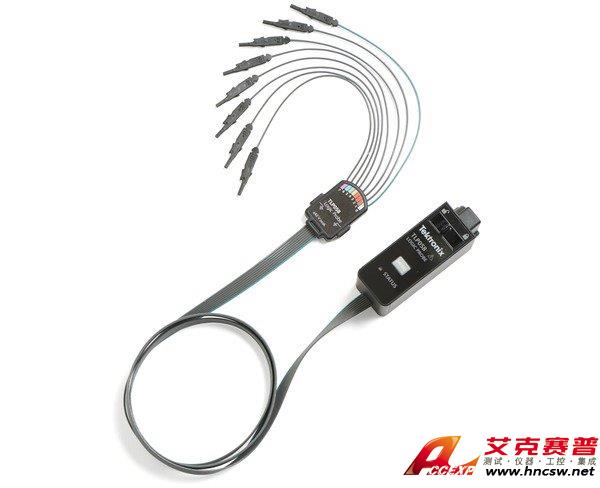

TLP058 提供了 8 个高性能数字输入。根据需要连接多只 TLP058 探头，支持最多48 条数字通道。

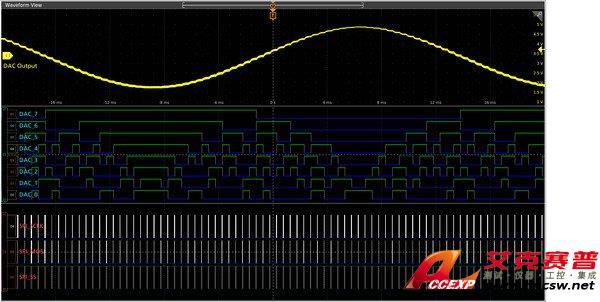

通道 2 把一只 TLP058 逻辑探头连接到 DAC 的 8 个输入上。注意绿色和蓝色颜色代码，1 为绿色，0 为蓝色。通道 3 的另一只 TLP058 逻辑探头探测驱动 DAC 的 SPI 总线。白边表示有更高频率的信息可以放大，也可以在下一次采集时迁移到更快的扫描速度。

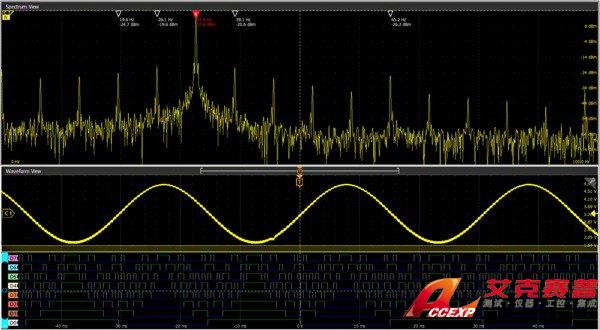

FlexChannel 输入并不只是模拟输入和数字输入，还包括频谱视图。这种泰克已获专利的技术可以同时查看所有模拟信号的模拟视图和频谱视图，且在每个域中进行独立控制。
1选配。
前所未有的信号查看功能
4 系列 MSO 中完美的13.3 英寸 (338 mm) 显示器是同类 超大的显示器。它还是分辨率很高的显示器，支持全高清分辨率 (1920 x 1080)，可以一次查看多个信号，为关键读数和分析提供充足的空间。
查看区域经过优化，确保为波形提供最大的垂直空间。右面的结果条可以隐藏，波形视图可以占据显示器的全部宽度。

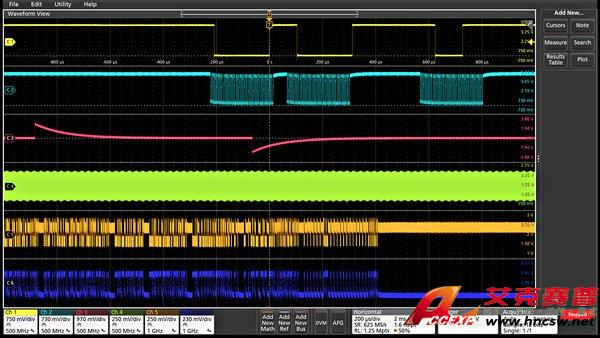

堆叠显示模式可以方便地查看所有波形，同时在每个输入上保持最大 ADC 分辨率，实现最准确的测量。
4 系列 MSO 提供了颠覆式的全新堆叠显示模式。以往，示波器会把所有波形重叠在相同的格线内，进而会引发很多矛盾：
-
为了查看每个波形，您要在垂直方向定量程和定位每个波形，使它们不要重叠。每个波形只占用可用的 ADC 范围的一小部分，因此测量准确度会下降。
-
为保证测量精度，您要在垂直方向定标和定位每个波形，以覆盖整个显示屏。波形相互重叠，很难区分各个波形上的信号细节
全新堆叠显示模式则消除了这种矛盾。在创建和删除波形时，它自动增加和删除额外的水平波形“分割”(额外的格线)。每个分割都会使用整个 ADC 范围。所有波形看上去彼此分开，同时仍使用整个 ADC 范围，实现了最大的查看能力和精度。而且这一切在增加或删除波形时都是自动完成的！通过拖放显示画面底部 Setting 条中的通道和波形标记，可以在堆叠显示模式中简便地重新排列各通道的顺序。多组通道还可以叠加在一个片段内部，简化目测对比信号。

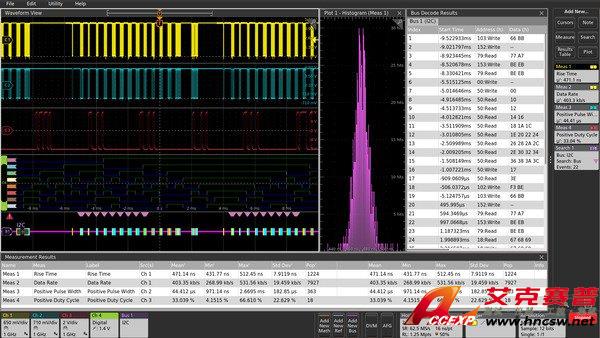

4 系列 MSO 中的大型 显示器不仅为信号提供了充足的查看区域，还为示图、测量结果表、总线解码表等提供了充足的查看区域。您可以简便地调整各种视图的大小，重新确定其位置，适应自己的应用。
型号
| 型号 | 模拟带宽 | 模拟通道 | 数字通道数 | 采样率 | 记录长度 |
|---|---|---|---|---|---|
| MSO44 |
200 MHz 至 1.5 GHz |
4 |
最多 32 条（可?。?/p> |
6.25GS/s |
31.25 M 至 62.5 M 点 |
| MSO46 |
200 MHz 至 1.5 GHz |
6 |
最多 48 条（可?。?/p> |
6.25GS/s |
31.25 M 至 62.5 M 点 |
