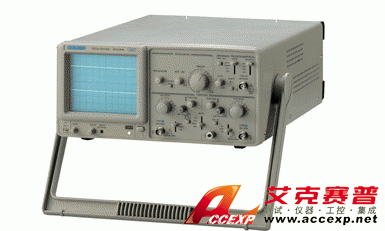

麦创 MOS-620B 示波器
名称：示波器
品牌：
型号：
简介：麦创 MOS-620B示波器技术指标： ■ 双通道 20MHz ■ 高灵敏度 1mV/DIV ■ Z 轴调制输入功能 ■ CH1 信号输出功能 ■ 扫描扩展 10 功能 ■ TV 同步、 X-Y 方式 ■ 高亮度、内刻度东芝示波管 ■ 全编...
申请服务
- 产品介绍
麦创 MOS-620B示波器技术指标：
■ 双通道 20MHz
■ 高灵敏度 1mV/DIV
■ Z 轴调制输入功能
■ CH1 信号输出功能
■ 扫描扩展 × 10 功能
■ TV 同步、 X-Y 方式
■ 高亮度、内刻度东芝示波管
■ 全编码扫速、衰减开关，轻巧、可靠
■ ALT 触发功能、可测量二路不相关信号
■ 具有触发电平锁定，自动同步功能
■ 内置 1000 ： 1 衰减器， Y 灵敏度至 10V~20V/DIV
技术参数
■ 水平系统
■ 扫描时间： 0.2 μ Sec~0.5Sec/DIV, 按 1-2-5 顺序分 20 档
■ 精度： ± 3 ％
■ 微调： ≤ 1/2.5 面板指示刻度
■ 扫描扩展： 10 倍
■ × 10MAG 扫描时间精度： ± 5 ％（ 20nSec~50nSec 未校正）
■ 线性： ± 3 ％， × 10MAG: ± 5%(20ns~50ns 未校正 )
■ 由 × 10MAG 引起的位移：在 CRT 中心小于 2DIV
■ X-Y 模式：灵敏度：同垂直轴；频宽： DC~500KHz;
■ X-Y 相位差： ≤ 3 o （ DC~50KHz 之间）
■ Z 轴 ：
■ 灵敏度： 5Vp-p;
■ 频宽： DC~2MHz ；
■ 输入阻抗：约 47K Ω ;
■ 最大输入电压： 30V(DC+AC 峰值， AC 频率小于或等于 1KHz)
■ 校正信号 ：
■ 波形：方波；
■ 频率：约 1KHz ；
■ 占空比：小于 48:52;
■ 输出电压： 2Vp-p ± 2%; 输出阻抗：约 1K Ω
■ CRT 示波管 ：
■ 型号： 6 寸，矩形，内部刻度；
■ 磷光粉规格： P31;
■ 加速极电压：约 2KV;
■ 有效屏幕面积： 8 × 10DIV[1DIV=10mm(0.39in)];
■ 刻度：内部；
■ 轨迹旋转：面板可调
■ 垂直系统
■ 灵敏度： 5mV~20V/DIV, 按 1-2-5 顺序分 12 档
■ 精度 微调灵敏度： ≤ 3 ％（ × 5MAG: ≤ 5%); 1/2.5 或小于面板指示刻度
■ 频宽： DC~20MHz( × 5MAG:DC~7MHz)/DC~40MHz( × 5MAG:DC~15MHz); 交流耦合：小于 10Hz( 对于 100KHz 8DIV 频响 -3dB)
■ 上升时间：约 17.5nS( × 5 MAG: 约 50nS)/ 约 9.5nS( × 5 MAG: 约 25nS)
■ 输入阻抗：约 1M Ω /25pF
■ 方波特性：前冲： ≤ 5 ％（在 10mV/DIV 范围内）；其它失真：在该值上加 5 ％
■ DC 平衡移动： 5mV~5V/DIV: ± 0.5DIV, 1mV~2mV/DIV ± 2.0DIV
■ 线性：当波形在格子中心垂直移动时（ 2DIV ）幅度变化 ＜ ± 0.1DIV
■ 垂直模式： CH1: 通道 1 ； CH2: 通道 2 ； DUAL: 通道 1 与通道 2 同时显示，任何扫描速度可选择交替或断续方式； ADD: 通道 1 与通道 2 做代数相加
■ 断续重复频率：约 250KHz
■ 输入耦合： AC GND DC
■ 最大输入电压： 300V 峰峰值 （ AC: 频率 ≤ 1KHz ）；当探头设置在 1:1 时最大有效读出值为 40Vpp(14Vrms 正弦波形 ); 当探头设置在 10:1 时最大有效读出值为 400Vpp(140Vrms 正弦波形 )
■ 共模抑制比：在 50KHz 正弦波时 ＞ 50:1( 设定 CH1 和 CH2 的灵敏度在相同的情况下 )
■ 两通道之间的绝缘（在 5mV/DIV 范围）： ＞ 1000:1 50KHz; ＞ 30:1 20MHz/ ＞ 30:1 40MHz
■ CH1 信号输出：最小 20mV/DIV(50 Ω 输出频宽 50Hz~5MHz)
■ CH2 INV BAL: 平衡点变化率 ≤ 1DIV( 对应于刻度中心 )
■ 触发
■ 触发信号源： CH1,CH2,LINE,EXT
■ 耦合： AC:20Hz 到整个频段
■ 极性： +/-
■ 灵敏度： 20Hz~2MHz:0.5DIV
■ TRIG-ALT:2DIV EXT:200mV;
■ 2~20MHz:1.5DIV;
■ TRIG-ALT:3DIV EXT:800mV;
■ TV: 同步脉冲 ＞ 1DIV(EXT:1V)
■ 触发模式： AUTO: 自动； NORM: 常态；电视?。旱毕胍鄄煲怀〉牡缡有藕攀?；电视行：（仅当同步信号为负脉冲时，方可同步电视场和电视行）
■ 外触发模式信号：
■ 输入阻抗：约 1M Ω /25pF;
■ 最大输入电压： 300V （ DC+AC 峰值） AC 频率不大于 1KHz
