Fluke 190系列二通道和四通道数字便携式示波表
名称：示波器
品牌：
型号：
简介：第一款针对 CAT IV 环境制造的四通道手持式数字示波器（表），适用于三相应用，如工业电机和可变速驱动器等。Fluke Scopemeter 190 Series II系列四通道示波表还可同时测试输入、输出和控制信号，其电池标准工作时间为...
申请服务
- 产品介绍
概述

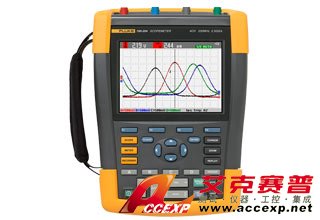

Fluke 190 Scopemeter 系列 II 数字示波表（器），适用更多普通示波器无法使用的场合。
作为第一款安全等级达 CAT III 1000V / CAT IV 600V 的四通道便携式数字示波表（器），新型 Fluke ScopeMeter 190 系列 II 手持式数字示波表（器）拥有前所未有的高性能、坚固性和编写性。
您可选择带宽为 100MHz 或 200MHz 的型号，它们的实时采频率均高达 2.5 GS/s，分辨率达 400 ps，可捕获噪声和其他干扰。两个数字示波器型号都具有每个通道高达 10,000 个样点的深存储器，因此可详细查看非常小的波形部分，并且两个数字示波器型号的防护等级均为 IP-51，防尘、防滴和防水，可适应变化范围很宽的温度环境。
特点
采用经过 CAT IV 评级的全新二通道和四通道 Fluke ScopeMeter 190 系列 II数字示波器，您可以排查和修复更多问题。
全新的Fluke ScopeMeter 190 系列 II手持式数字示波器集最高安全评级，集坚固的便携性及台式示波表的高性能于一身。这些坚固的示波表测试工具专为工厂维护工程师和技工而设计，可应用到恶劣、脏乱和危险的工业环境中，测试从微电子到电力电子应用的方方面面。
全新的 190 系列 II手持式数字示波器是一款强大的测试工具，几乎可用于执行任何故障排查任务。该系列产品提供万用表、TrendPlot ™和 ScopeRecord ™ roll 无纸记录仪模式，可采用 Connect-and-View™触发进行免提操作，另外还提供许多其他功能：
- 二或四个绝缘输入
- CAT III 1000V / CAT IV 600V 安全评级
- 有 60 MHz、100MHz 或 200MHz 带宽型号可供选择
- 数字示波器高采样速率、最高 2.5GS/秒，分辨率高达 400 ps
- 深存储器：每通道波形捕捉 10,000 个样本，可以缩小查看细节
- 在 2 通道型号中，特设 5000 计数数字万用表
- 在 4 通道型号中，经由示波表 BNC 输入的四表测量
- Connect-and-View 持续自动触发、单击取样、脉冲宽度和视频触发
- ScopeRecord roll 模式，捕捉长达 48 小时的波形样本数据
- TrendPlot，趋势测量读数长达 22 天
- 先进的自动测量、电源（Vpwm、VA、W、PF）和时间（mAs、V/s、w/s）
- IP-51 评级，防尘防水，能够承受恶劣的环境
- 隔离的 USB 端口，用于连接存储设备和 PC
- 数字示波器锂离子电池，工作时间得到延长
- 190-X04，4 通道型号，长达 7 小时（包含 BP291 标准配置）
- 190-XX2，2 通道型号，长达 4 小时（包含 BP291 标准配置）或长达 8 小时（采用可选 BP291）
- 使用可选外部电池充电器 EBC290 对备用电池充电
- 易于开合的电池盖，可轻松更换电池
- 方便的凹槽，可使用标准 Kensington® 锁，在无人看守的时候，拴住并锁定示波表
技术指标
规格
数字示波器带宽
Fluke 190-204:200 MHz
Fluke 190-202: 200 MHz
Fluke 190-104: 100 MHz
Fluke 190-102: 100 MHz
Fluke 190-062: 60 MHz
通道数
Fluke 190-204: 200 MHz: 4 通道
Fluke 190-202: 200 MHz: 2 通道
Fluke 190-104: 100 MHz: 4 通道
Fluke 190-102: 100 MHz: 2 通道
Fluke 190-062: 60 MHz: 2 通道
实时采样速率
Fluke 190-204: 2.5 GS/秒
Fluke 190-202: 2.5 GS/秒
Fluke 190-104: 1.25 GS/秒
Fluke 190-102: 1.25 GS/秒
Fluke 190-062: 625 MS/秒
输入
4 通道或 2 通道加 DMM 输入
独立浮动隔离输入
输入、参考和地面之间最高 1000 V CAT III/600 V CAT IV
时基范围
2 纳秒 - 2 分钟/刻度（190-20X、200 MHz 型号）
5 纳秒 - 2 分钟/刻度（190-10X、100 MHz 型号）
10 纳秒 - 2 分钟/刻度（190-062、60 MHz 型号）
输入敏感性
2 mV-100 V/刻度
触发类型
Connect-and-View™、自由运行、单击取样、边缘、延迟、双斜率、视频、视频线路、可选脉冲带宽、N 周期
触发源
任何示波表输入通道或外部（经由 190-XX2 上的 DMM 输入）、2 通道型号
毛刺捕捉
8 纳秒
数字示波表测量
光标: 7
自动: 30
最大记录长度
ScopeRecord 模式: 30,000 pts
示波表模式: 每输入 10,000 pts
持久性
数字持久性，提供类似于模拟示波器的波形衰减
波形比较
自动使测试通过/失败的波形参考
DMM 规格（2 通道型号）
仪表输入（在示波表模式还用作外部触发输入）
4 毫米香蕉插头输入，与示波表输入和示波表地面完全隔离
最大分辨率:
5000 计数
测量:
Vdc、Vac rms、Vac+dc rms、持久性、持续性、二极管测试（通过夹具或分流器）、摄氏温度或华氏温度（使用可选转换器）
内存
190-X04、 4 通道内部存储:
屏幕 + 设置: 15
记录: 2
190-XX2、 2 通道内部存储:
屏幕 + 设置: 30
记录: 10
数字示波器显示屏
153 毫米全色 LCD，高更新速率
环保规格
数字示波器操作温度
0ºC 到 40ºC，包括电池
0ºC 到 50ºC，不包括电池
存储温度
-20℃ 至 +60℃
操作海拔
在 CAT IV 600 V、CAT III 1000 V 环境下，最高 2,000 米（6666 英尺）
在 CAT III 600 V、CAT II 1000 V 环境下最高 3,000 米（10,000 英尺）
安全规格
电气安全性
1,000V CAT III/600V CAT IV (EN61010-1)
机械与一般规格
数字示波器尺寸
270 x 190 x 70 毫米
数字示波器重量
2.2 千克
担保
主仪表 3 年担保，零件 1 年担保
锂电池
190-X04、4 通道型号: BP291 4800 mAh 电池（最长 7 小时）标准配置
190-XX2, 2 通道型号: BP290 2400 mAh 电池（最长 4 小时）标准配置最长 8 小时（使用可选 BP291）
随附零件
二通道型号
VPS410 电压探头组（一组红色，一组蓝色）
TLS175 TwistGuard™ 安全设计测试导线组（红色和黑色）
BC190 电池充电器/主适配器
BP290 2400 mAh 锂离子电池
腕带（固定到仪表上）
挂带
多语言用户手册光盘
FlukeView ScopeMeter 演示包（功能受限）
USB 接口电缆
四通道型号
VPS410 电压探头组（一组红色，一组蓝色，一组灰色，一组绿色）
BC190 电池充电器/主适配器
BP291 4800 mAh 高容量锂离子电池
腕带（固定到仪表上）
挂带
多语言用户手册光盘
FlukeView ScopeMeter 演示包（功能受限）
USB 接口电缆
担保
主仪表 3 年担保，零件 1 年担保
