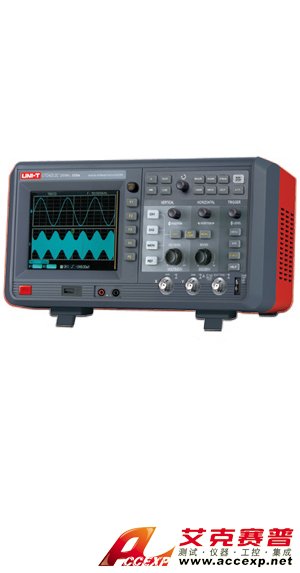

优利德 UNI-T UTD4302C 数字存储示波器
名称：示波器
品牌：
型号：
简介：优利德 UNI-T UTD4302C 数字存储示波器 300MHz带宽，4通道 采样率范围2GS/s (单通道)，1GS/s (双通道) 实时采样率2GS/s 等效采样率50GS/s 其他特征： (1)屏幕捕获率高达2000wfms/s，可...
申请服务
- 产品介绍
优利德 UNI-T UTD4302C 数字存储示波器
300MHz带宽，2通道
采样率范围2GS/s (单通道)，1GS/s (双通道)
实时采样率2GS/s
等效采样率50GS/s
其他特征：
(1)屏幕捕获率高达2000wfms/s，可以更加仔细观察波形的细节;
(2)高达24kpts深存储深度，便于用户观察细节；
(3)1mV及2mV/div基线噪声小且基线漂移小，便于用户观测微小信号；
(4)USB-DEVICE 接口采用USB 2.0技术，界面和波形传输速度快；可以方便快捷的进行远 程控制操作。
(5)观测视频信号能触发稳定的显示进而分析信号细节部分，给关注视频信号的客户提供 全面的分析依据。
(6)具有XY功能:独特地XY显示方式，即能观察两个输入信号的波形，又能观察两个信号的 李沙育图形。
优利德 UNI-T UTD4302C 数字存储示波器详细技术指标如下表所示：
300MHz带宽，2通道
采样率范围2GS/s (单通道)，1GS/s (双通道)
实时采样率2GS/s
等效采样率50GS/s
其他特征：
(1)屏幕捕获率高达2000wfms/s，可以更加仔细观察波形的细节;
(2)高达24kpts深存储深度，便于用户观察细节；
(3)1mV及2mV/div基线噪声小且基线漂移小，便于用户观测微小信号；
(4)USB-DEVICE 接口采用USB 2.0技术，界面和波形传输速度快；可以方便快捷的进行远 程控制操作。
(5)观测视频信号能触发稳定的显示进而分析信号细节部分，给关注视频信号的客户提供 全面的分析依据。
(6)具有XY功能:独特地XY显示方式，即能观察两个输入信号的波形，又能观察两个信号的 李沙育图形。
优利德 UNI-T UTD4302C 数字存储示波器详细技术指标如下表所示：
| 示波器特征 | 技术指标 | |
| 通道 | 双通道 | |
| 带宽 | 300MHz | |
| 上升时间 | ≤1.2ns | |
| 采样率范围 | 2GS/s (单通道)，1GS/s (双通道) | |
| 采样方式 | 采样、峰值检测、平均、包络 | |
| 垂直偏转系数 | 2mV/div ～5V/div | |
| 记录长度 | 1024k (单通道)，512k（双通道） | |
| 采样率 | 实时：2GS/s 等效：50GS/s | |
| 扫描时基 | 1ns～50s/div | |
| 触发类型 | 边沿、脉宽、视频、斜率、LA | |
| 波形参数自动测量 | ２７种:最大值、最小值、顶端值(高)、底端值(低)、中间值、峰峰值、幅度值、平均值、均方根值、周期平均值、周期均方根值、面积、周期面积、频率、周期、上升时间、下降时间、正脉宽、负脉宽、突发脉宽、过冲、预冲、上升延迟、下降延迟、相位、正占空比、负占空比。 | |
| 接口 | 标准配置：USB Device，USB Host，Pass/Fail，LA接口，万用表接口。选配：LAN和GPIB | |
| 数学值 | 加，减，乘，除，FFT | |
| 附加功能 | 数字万用表、16通道的逻辑分析仪（采样率200MS/s）、6位硬件数字频率计、独特的双时基及多种设置功能的数字滤波功能。 | |
| 应用范围 | 大专院校教学，科研，电子产品生产线，工业控制等 | |
| 显示 | LCD、64K，彩色 320 × 240 | |
| 万用表特征 | 技术指标 | |
| 直流电压 | 400mV/4V/40V/400V | √ |
| 交流电压 | 400mV/4V/40V/400V | √ |
| 直流电流 | 4mA/40mA/400mA/4A | √ |
| 交流电流 | 4mA/40mA/400mA/4A | √ |
| 电阻 | 400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ | √ |
| 二极管/通断蜂鸣 | √ | |
| 一般特征 | ||
| 电源 | 100-240V ACrms 45Hz-440Hz， CAT II | |
| LCD尺寸 | 对角145mm（5.7英寸） | |
| 机身颜色 | 红色+灰色，白色+灰色 | |
| 机身重量 | 3.8kg（净重） | |
| 机身尺寸 | 336mm（宽）×177mm（高）×174mm（深） | |
| 标准配件 | 探头×2（1：1，10：1可切换，可选配100：1），逻辑分析仪探头（UT-P06），电流/电压转换?？椋║T-M03/UT-M04），万用表表笔×2，电源线，USB数据线，软件光盘 | |
| 标准包装 | 纸箱，说明书 | |
| 标准包装数量 | 2台 | |
| 标准包装尺寸 | 540 × 425 × 325mm | |
| 标准包装毛重 | 约 13.7 kg | |
