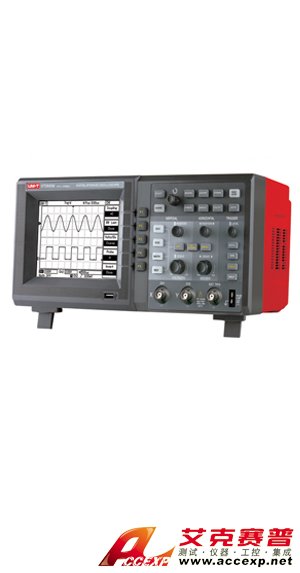

优利德 UNI-T UTD2025B 数字存储示波器
名称：示波器
品牌：
型号：
简介：优利德 UNI-T UTD2025B 数字存储示波器 25MHz带宽 实时采样率250MS/s 波形捕获率2000wfs/s 彩色液晶LED大屏幕显示 触发灵敏度1div 附加数字万用表，独特的一键屏幕拷贝功能 融合了基本逻辑分析仪功能，为...
申请服务
- 产品介绍
优利德 UNI-T UTD2025B 数字存储示波器
25MHz带宽
实时采样率250MS/s
波形捕获率2000wfs/s
彩色液晶LED大屏幕显示
触发灵敏度≤1div
附加数字万用表，独特的一键屏幕拷贝功能
融合了基本逻辑分析仪功能，为解读分析数字信号提供了丰富的触发方式
优利德 UNI-T UTD2025B 数字存储示波器详细技术参数如下表所示：
25MHz带宽
实时采样率250MS/s
波形捕获率2000wfs/s
彩色液晶LED大屏幕显示
触发灵敏度≤1div
附加数字万用表，独特的一键屏幕拷贝功能
融合了基本逻辑分析仪功能，为解读分析数字信号提供了丰富的触发方式
优利德 UNI-T UTD2025B 数字存储示波器详细技术参数如下表所示：
| 基本功能 | 技术指标 | |
| 通道 | 2 | |
| 带宽 | 25MHz | |
| 采样方式 | ||
| 实时采样 | 250MS/s | |
| 波形捕获率 | 2000wfs/s | |
| 输入 | ||
| 输入耦合 | 直流﹑交流,接地(DC,AC,GND) | |
| 输入阻抗 | 1±2%ΜΩ，与30±3pF并联 | |
| 探头衰减系数设定 | 1X,10X,100X,1000X | |
| 最大输入电压 | 400V(DC+AC峰值、1ΜΩ输入阻抗) (10:1探头衰减) | |
| 通道间隔离度 | 优于40：1 | |
| 通道间时间延迟(典型) | 150ps | |
| 水平 | ||
| 波形内插 | sin(x)/x | |
| 记录与储存 | 存储深度：1M采样点 | |
| 扫描范围（S/div） | 20ns/div ～ 50s/div,1-2-5进制(60MHz\80MHz\100MHz) | |
| 采样率和延迟时间精确度 | ±50ppm(任何≥1ms的时间间隔) | |
| 时间间隔(△T) | 单次:±(1采样间隔时间+50ppm×读数+0.6ns)﹥16个平均值:±(1采样间隔时间+50ppm×读数+0.4ns) | |
| 测量精确度(满带宽) | ||
| 垂直 | ||
| 模拟数字转换器(A/D) | 8比特分辨率,两个通道同时采样 | |
| 偏转系数 | 2mV/div ～10V/div(在输入BNC处) | |
| 位移范围 | ±10div | |
| 模拟带宽 | 25MHz | |
| 低频响应（交流耦合，-3dB） | ≤10Hz(在BNC上) | |
| 上升时间(在BNC上典型的) | ≤14ns | |
| 直流增益精确度 | 2mv/div，5mv/div时±4%(采样或平均值采样方式); | |
| 10mv/div～10v/div时:±3%(采样或平均值采样方式) | ||
| 直流测量精确度（平均值采样方式）） | 垂直位移为零,且N≥16时:±(4%×读数+0.1div+1mV);垂直偏转系数≥5mV/div;N≥16时:±[3%×(读数+垂直位移读数)+(1%×垂直位移读数)]+0.2div)垂直偏转系数从2mV/div到200mV/div加2mV;垂直偏转系数500mV/div到10div加50mV. | |
| 电压差(ΔV)测量精度（平均值采样方式） | 在同样的设置和环境条件下,经对捕获的≥16个波形取平均值后波形上任两点间的电压差（ΔV）:±(3%×读数+0.05div) | |
| 触发 | ||
| 触发灵敏度 | ≤1div | |
| 触发电平范围 | 内部 | 距屏幕中心±5div |
| EXT | ±3V | |
| EXT/5 | ±15V | |
| 触发电平精确度(典型的)精确度适用于上升和下降时间≥20ns的信号 | 内部 | ±(0.3div×V/div)(距屏幕中心±4div范围内) |
| EXT | ±(6%设定值+40mV) | |
| EXT/5 | ±(6%设定值+200mV) | |
| 预触发能力 | 正常模式/扫描模式、预触发/延迟触发、预触发深度可调 | |
| 释抑范围 | 100ns-1.5s | |
| 设定电平至50%(典型的) | 输入信号频率≥50Hz条件下的操作 | |
| 边沿触发 | ||
| 边沿类型 | 上升、下降 | |
| 脉宽触发 | ||
| 触发模式 | (大于,小于,等于)正脉宽，(大于,小于,等于)负脉宽 | |
| 脉冲宽度范围 | 40ns-20s | |
| 视频触发 | ||
| 触发灵敏度 | 内部 | 2div峰间值 |
| EXT | 400mV | |
| (视频触发,典型的) | EXT/5 | 2V |
| 信号制式和行/场 | 支持标准的NTSC和PAL制式,行数范围是1-525(NTSC)和1-625(PAL) | |
| 频率（视频触发类型） | ||
| 交替触发 | ||
| CH1触发 | 边沿、脉宽、视频 | |
| CH2触发 | 边沿、脉宽、视频 | |
| 测量 | ||
| 光标 | 手动模式 | 光标间电压差（ΔV），光标间时间差（ΔT），ΔT的倒数（Hz）（1/ΔT） |
| 跟踪模式 | 波形点的电压值和时间值 | |
| 自动测量 | 峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1-＞2 （上升） 、延迟1-＞2 （下降） 的测量 | |
| 数学操作 | 加、减、乘、除、FFT | |
| 存储波形 | 28组波形、28种设置 | |
| FFT | Window | Hanning,Hamming,Blackman,Rectangular |
| 采样点 | 2×512 points | |
| 李沙育图形 | 相位差 | ±3 degrees |
| 显示 | ||
| 显示类型 | 对角线为145毫米(5.7英寸)液晶显示 | |
| 显示分辨率(显示) | 320水平×240垂直象素（单色屏） | |
| 显示色彩 | 单色（UTD2025B） | |
| 显示对比度 | 可调 | |
| 背光强度（典型的） | 300nit | |
| 显示语言种类 | 中文简体,中文繁体,英文 | |
| 探头补偿器输出 | ||
| 输出电压（典型的） | 约3V,峰-峰值≥1MΩ负载时 | |
| 频率(典型的) | 1kHz | |
| 接口功能 | ||
| 标准配置 | 1个USB（D）；1个USB（H）；1个Pass/Fail | |
| 选配件 | LAN | |
| 电源 | ||
| 电源电压 | 100-240V ACRMS 45Hz到440Hz,CAT II | |
| 耗电 | 小于30VA | |
| 保险丝 | F1.5AL 250V | |
| 环境 | ||
| 温度 | 操作：0℃～+40℃ | |
| 非操作：-20℃～+60℃ | ||
| 冷却方法 | 自然冷却 | |
| 湿度 | +10℃~+30℃:≤95%±5%RH, | |
| +30℃~+40℃:≤75%±5%RH | ||
| 高度 | 操作3,000米 | |
| 非操作15,000米 | ||
| 机械规格 | ||
| 尺寸 | 320mm（宽）×150mm（高）×130mm（深）（机身尺寸） | |
| 445×410×270 mm（标准包装尺寸） | ||
| 重量(净重) | 机身重 | 2.5 kg |
| 2台含包装 | 9.2 kg（标准包装） | |
| IP防护 | IP2X | |
