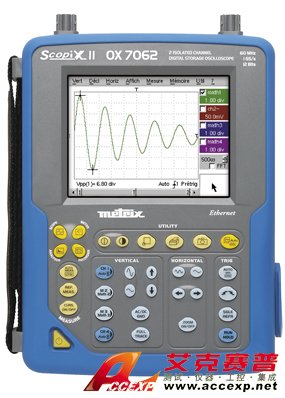

法国CA OX7062 数字存储示波器
名称：示波器
品牌：
型号：
简介：示波器OX 7062是进行实验室测试和现场测试的理想工具。仪器操作简单，通过33个按键，可直接访问所有常用的功能。OX 7062特别适合于现场使用，配有最新专利即插即用探头等配件，每个测量通道都相互隔离和对地隔离，通过内置WEB服务器和以太...
申请服务
- 产品介绍
示波器OX 7062是进行实验室测试和现场测试的理想工具。仪器操作简单，通过33个按键，可直接访问所有常用的功能。OX 7062特别适合于现场使用，配有最新专利“即插即用”探头等配件，每个测量通道都相互隔离和对地隔离，通过内置WEB服务器和以太网可进行远程控制，集多种仪器功能于一身，包括2通道TRMS万用表。 超大320 x 240 全彩LCD显示屏，提供详细的波形细节和所有测量及功能的显示。通过触控笔，可方便快捷地对视窗式菜单进行操作：打开、下拉或执行；触控笔亦可直接作用于图形元素，如游标、触发和缩放等等。OX7062 产品编号：OX7062B-CK
法国CA OX7062 数字存储示波器产品特点：
•五合一功能：示波器、万用表、FFT分析仪、谐波分析仪和记录仪
•1GS/s实时采样率，50GS/s等效采样率 – 存储深度每通道2500点（示波器模式下），可扩展到50K
•2个隔离通道，600V ，Cat III，可同时显示4个波形。
•12位垂直分辨率，更深入、更精确进行缩放
•实时FFT分析，
•2个独立通道，4000-点，TRMS，200kHz数字万用表功能
•彩色LCD触摸屏
•33个直接命令键和视窗式菜单界面
•多种通讯接口：RS-232，并口，以太网（内置WEB服务器）
•触控笔直接访问屏幕菜单或功能，直接对图形元素进行操作
•智能探头，带有用户自定义控制按钮
法国CA OX7062 数字存储示波器产品应用：
•现场维修-工业方面或电子方面
•工厂内部维护和维修
•安装和运行监测
•工业过程测试
•质量控制
•用于研发和实验室-工程师或技术员
法国CA OX7062 数字存储示波器产品特点：
•五合一功能：示波器、万用表、FFT分析仪、谐波分析仪和记录仪
•1GS/s实时采样率，50GS/s等效采样率 – 存储深度每通道2500点（示波器模式下），可扩展到50K
•2个隔离通道，600V ，Cat III，可同时显示4个波形。
•12位垂直分辨率，更深入、更精确进行缩放
•实时FFT分析，
•2个独立通道，4000-点，TRMS，200kHz数字万用表功能
•彩色LCD触摸屏
•33个直接命令键和视窗式菜单界面
•多种通讯接口：RS-232，并口，以太网（内置WEB服务器）
•触控笔直接访问屏幕菜单或功能，直接对图形元素进行操作
•智能探头，带有用户自定义控制按钮
法国CA OX7062 数字存储示波器产品应用：
•现场维修-工业方面或电子方面
•工厂内部维护和维修
•安装和运行监测
•工业过程测试
•质量控制
•用于研发和实验室-工程师或技术员
| 人机界面 | |
| 显示屏 | 彩色或单色5.7” LCD(115x86mm) -320 x 240 CCFL背光 |
| 显示模式 | 500实时采样点显示 / 矢量带内插 |
| 波形显示 | 4实时波形+ 4 参考波形/ 分区显示&全屏显示 |
| （波形区域达110 x 74） | |
| 屏幕控制 | 触控屏 / 视窗式菜单及图形指令 |
| 语言 | 5国语言，菜单&在线帮助 （法、英、德、意、西班牙文） |
| 示波器模式 | |
| 垂直 | |
| 带宽 | 60MHz 带宽显示：15MHz, 1.5MHz或5kHz |
| 通道数 | 2隔离通道 |
| 输入阻抗 | 1MΩ ± 0.5%， 17pF |
| 最大输入电压 | 600 V / Cat III （探头连接安全适配器） |
| 垂直灵敏度 | 16档量程，从2.5mV到200V/div |
| 垂直放大模式下可到156μV/div(12位转换器) | |
| 精度±1% | |
| 垂直放大 | 单击视窗选取放大系统（使用触控笔在显示屏上直接选?。?/td> |
| X 16 最大 | |
| 探头衰减系数 | 1/10/100/1000 或调整至任意值/可自由定义测量单位 |
| 水平 | |
| 时基扫描 | 35档，从1ns/div到200s/div,精度±0.1% |
| 滚动模式下从100ms到200s/div | |
| 水平放大 | 单击视窗选取放大系统（使用触控笔在显示屏上直接选?。?/td> |
| 触发 | |
| 触发方式 | 自动，触发，单次，自动50% |
| 触发类型 | 边沿，脉宽(20ns-20s)，延迟(120ns-20s)，计数（3-16384事件） |
| TV帧或行数(525=NTSC 或625=PAL/SECAM) | |
| 触发电平连续可调 | |
| 耦合 | AC，DC，高频限制，降噪—触发抑制（从160ns到30s） |
| 灵敏度 | ≤ 0.6 div (1kHz) / ≤ 1.5 div (整个带宽) |
| 阈值触发 | 开始于16个自动测量值中的一个 |
| 数字处理 | |
| 最大采样率 | 等效采样率50Gs/s ，每通道实时采样率2.5G s/s 或1Gs/s |
| 垂直分辨率 | 12位 （垂直解析度0.025%） |
| 存储深度 | 2500点/通道 |
| 可达50000点/通道（选配50K存储深度扩展） | |
| 用户可支配存储空间 | 2Mb，可存储各种不同文件：波形，组态设定，数学公式，图片文件等。 |
| Windows界面文件管理 | |
| GLITCH模式 | 脉宽≥ 2ns , |
| 1250 对Min/Max (25000对，当选配50K存储深度扩展时) | |
| 显示模式 | 包络模式，平均模式（系数从2至64），XY模式 |
| 其他功能 | |
| 自动 | 自动触发时间：<5s,自动辨识输入通道-频率>30Hz |
| FFT分析&数字运算 | FFT(线性或对数)，测量指针/ 数学运算+,-,x,/ 以及自定义数学公式 |
| 指针 | 2或3个指针：V，T，相位；分辨率12位；显示：4个字 |
| 自动测量 | 19种参数自动测量；分辨率12位；显示：4个字 |
| 万用表模式 | |
| 一般指标 | 2通道 / 8000点， +条形图min/max /TRMS / 带时间的趋势图记录（5分钟到31天） |
| AC,DC,AC+DC电压 | 300mV到600Vrms，400mV到800VDC |
| VDC精度：0.5%L+5字，带宽200kHz | |
| 电阻 | 80Ω ~ 32MΩ ，精度0.5%L+25字，快速导通性测试：10ms |
| 其他测量 | 电容：5nF到5mF，频率：200kHz，二极管测试：3.3V |
| 测量阈值触发 | 2通道，可设定时间，100组带时间戳的记录（.TXT文件） |
| 谐波分析模式（选配） | |
| 多通道分析 | 2通道，61次谐波，基波平铝从40到450Hz（自动或手动模式） |
| 同步测量 | 总的Vrms和THD，所选阶次的谐波（基波%，相位，频率，Vrms） |
| 记录模式（选配） | |
| 记录长度/采样率 | 从2s到一个月，从800μs到18min |
| (从40μs到53s，选配50K存储深度扩展时) | |
| 记录条件 | 阈值或限定窗，多通道条件同时作用，可设定周期从160μs |
| 记录分析 | 比例和物理单位，自动测量或手动指针测量，错误搜索，放大等 |
| 通用规格 | |
| 组态设定存储 | 无限/ (.CFG) 文件大小:约 1kB |
| 打印 | （标配），RS232（标配），并口（选配） |
| PC通讯 | 10Mb以太网,RS232(max 115kbs)或USB（选配） |
| SX-Metro PC端应用软件（选配） | |
| 网络 | 10Mb以太网，Web服务器（远程控制、实时波形，指针自动测量）FTP服务器（同PC进行文件交换），FTP客户端（保存至PC硬盘） |
| 电源 | 9.6V / 3.8A/h电池组 / 工作时间约4小时/可调整省电模式 |
| AC电源98-254V/47-63 Hz < 15w | |
| 安规/EMC | 符合IEC 61010-1 / CEM符合EN61326-1 |
| 机械指标 | 265 x 195 x 56 mm / 1.9kg(带电池) / IP51防护 |
