首页 > 产品展示 > 通用电子测试 > 网络分析测试仪 >

Fluke OptiFiber Pro OTDR系列

名称：网络分析测试仪

品牌：

型号：

简介：许多专为光纤故障诊断而设计的 OTDR 是面向运营商的，包括繁琐而复杂的功能。OptiFiber Pro OTDR 系列是一级 OTDR 设备，具有多种功能且简单易用，同时面向企业网络工程师以及在企业和 OSP 环境中工作的线缆安装人员。

国家高新技术企业
科技创新小巨人
ISO9001认证

申请服务

获取报价申请演示保修/维修/计量校准等服务

产品介绍

许多专为光纤故障诊断而设计的 OTDR 是面向运营商的，包括繁琐而复杂的功能。OptiFiber Pro OTDR 系列是一级 OTDR 设备，具有多种功能且简单易用，同时面向企业网络工程师以及在企业和 OSP 环境中工作的线缆安装人员。具有灵活性和高效率的独特认证合理安排日常使用对最大化 OTDR 的价值有重要意义。OptiFiber Pro 凭借内置的 ProjX 管理系统，可让项目经理规定每个 OTDR 使用者的角色、设置和待执行的关联任务 — 这就将 OTDR 转变为集规划、检查、认证和报告于一身的多功能光纤测试工具。

Fluke OptiFiber® Pro OTDR系列

概述

● 多种波长（850、1300、1310,1490、1550 和 1625 nm）支持 LAN、数据中心、PON、FTTx 和外部设施应用。

● 自动设置可检测光纤特性并设置测量参数

● 手动专家模式支持对自动设置进行简单调整，便于进行详细测试

● EventMap 可自动识别连接器、熔接头、折弯和分光器等事件基于手势的界面可以快速、深入地进行轨迹分析

● SmartLoop™ OTDR 技术可在一次测试中进行双光纤测试，无需移至接线的远端进行测试

● 标配即时双向平均结果功能利用集成 LinkWare™ Live，可从任意智能设备来管理工作和测试仪

● 着眼未来的 VersivTM 设计可支持 8 类铜缆认证、光纤损耗和检测

优势：

● 功能强大的 ProjX 管理系统可清晰地为操作员分配任务以促进 OTDR 共享

● 利用通过/失败结果或仅凭记录结果轻松监测工作进展

● 内置视频故障定位器 (VFL) 以便于故障诊断

● 屏幕帮助可帮助您生成报告并上传到 LinkWare™ 应用程序

● 利用集成 Wi-Fi 可轻松地将结果上传到 LinkWare™ Live

OptiFiber Pro OTDR 主要规格

	Multimode ?？?/span>	Singlemode ?？?/span>	Quad ?？?/span>
波长	850 nm +/- 10 nm 1300 nm +35/-15 nm	1310 nm +/- 25 nm 1550 nm +/- 30 nm	850 nm +/- 10 nm 1300 nm +35/-15 nm 1310 nm +/- 25 nm 1550 nm +/- 30 nm
兼容光纤类型	50/125 µm 62.5/125 µm	单模	50/125 µm 62.5/125 µm 单模
事件死区 1	850 nm ：0.5 m（典型） 1300 nm ：0.7 m（典型）	1310 nm ：0.6 m（典型） 1550 nm ：0.6 m（典型）	850 nm ：0.5 m（典型） 1300 nm ：0.7 m（典型） 1310 nm ：0.6 m（典型） 1550 nm ：0.6 m（典型）
衰减死区 2	850 nm ：2.5 m（典型） 1300 nm ：4.5 m（典型）	1310 nm ：3.6 m（典型） 1550 nm ：3.7 m（典型）	850 nm ：2.5 m（典型） 1300 nm ：4.5 m（典型） 1310 nm ：3.6 m（典型） 1550 nm ：3.7 m（典型）
动态范围3，5，6	850 nm ：一般为 28 dB 1300 nm ：一般为 30 dB	1310 nm ：一般为 32 dB 1550 nm ：一般为 30 dB	850 nm ：一般为 28 dB 1300 nm ：一般为 30 dB 1310 nm ：一般为 32 dB 1550 nm ：一般为 30 dB
最大距离范围设置	260 km
最大距离范围设置	40 km	130 km	MM：40 km SM：130 km
距离测量范围 4，5，7，8，9，10	850 nm ：9 km 1300 nm ：35 km	1310 nm ：80 km 1550 nm ：130 km	850 nm ：9 km 1300 nm ：35 km 1310 nm ：80 km 1550 nm ：130 km
反射范围 4，5	850 nm ：一般为 -14 dB 至 -57 dB 1300 nm ：一般为 -14 dB 至 -62 dB	1310 nm ：一般为 -14 dB 至 -65 dB 1550 nm ：一般为 -14 dB 至 -65 dB	850 nm ：一般为 -14 dB 至 -57 dB 1300 nm ：一般为 -14 dB 至 -62 dB 1310 nm ：一般为 -14 dB 至 -65dB 1550 nm ：一般为 -14 dB 至 -65 dB
采样分辨率	3 cm 至 400 cm	3 cm 至 400 cm	3 cm 至 400 cm
脉冲宽度（额定）	850 nm ：3, 5, 20, 40, 200 ns 1300 nm ：3, 5, 20, 40, 200, 1000 ns	1310/1550 nm：3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns	850 nm ：3, 5, 20, 40, 200 ns 1300 nm ：3, 5, 20, 40, 200, 1000 ns 1310/1550 nm：3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns
测试时间（每波长）	自动设置：一般为 5 秒	自动设置：一般为 10 秒	自动设置： MM – 一般为 5 秒 SM – 一般为 10 秒
	快速测试设置：一般为 2 秒	快速测试设置：一般为 5 秒	快速测试设置： MM – 一般为 2 秒 SM – 一般为 5 秒
	最佳分辨率设置： 2 到 180 秒	最佳分辨率设置： 5 到 180 秒	最佳分辨率设置： MM – 2 到 180 秒 M SM – 5 到 180 秒
	FaultMap 设置： 2 秒（一般），180 秒（最大）	FaultMap 设置： 10 秒（一般），180 秒（最大）	FaultMap 设置： MM - 2 秒（一般），MM - 180 秒（最大） SM - 10 秒（一般），SM - 180 秒（最大）
	DataCenter OTDR 设置： 1 秒（一般在 850 nm），7 秒（最大）	DataCenter OTDR 设置： 20 秒（一般），40 秒（最大）	DataCenter OTDR 设置： MM – 1 秒（一般在 850 nm） MM – 7 秒（最大） SM – 20 秒（一般） SM – 40 秒（最大）
	手动设置： 3，5，10，20，40，60，90，120，180 秒	手动设置： 3，5，10，20，40，60，90，120，180 秒	手动设置： -3，5，10，20，40，60，90，120，180 秒 SM - 3，5，10，20，40，60，90，120，180 秒

FiberInspector 探头技术指标
放大倍率	~ 200X 带 OptiFiber Pro 显示
光源	蓝色 LED
电源	Versiv 主机
视野 (FOV)	水平：425 µm 垂直：320 µm
最小可检测微粒大小	0.5 µm
体积	大约 6.75 英寸 x 1.5 英寸（1175 毫米 x 35 毫米），无适配器端头
重量	200 g
温度范围	工作时：32°F 至 122°F (0 °C 到 +50 °C) 存放：-4°F 至 +158°F（-20°C 至 +70°C）
合格证	CE（使用主机时）

VFL 技术指标
开关控制	机械开关和触摸屏幕上的按钮
输出功率	316 μW (-5 dBm) = 峰值功率 = 1.0 mW (0 dBm)
工作波长	650 nm 额定
谱宽 (RMS)	±3 nm
输出模式	连续波和脉冲模式（2 Hz - 3 Hz 闪烁频率）
接头适配器	2.5 mm 通用
激光安全性（类别）	II 类 CDRH 符合 EN 60825-2

一般规格
重量	带?？楹偷绯氐闹骰? 磅，5 盎司（1.28 千克）
体积	带?？楹偷绯氐闹骰?.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
电池	锂离子电池组，7.2 V
电池寿命	八小时自动 OTDR 运行，双波长，无视频探头连接，150 m 光纤
集成 Wi-Fi	符合 IEEE 802.11 a/b/g/n 要求；双频（2.4 GHz 和 5 GHz）
充电时间
测试仪关	电量从 10% 充到 90% 需四小时
测试仪开	测试仪开启时电量从 10% 充到 90% 需要六小时

环境技术指标
工作温度*	-10ºC 至 45ºC
贮存温度	-10ºC 至 +60ºC
操作高度	4,000 m (13123 ft) 3200 米（10,500 英尺）带交流适配器
存储高度	12,000 米
EMC	EN 61326-1

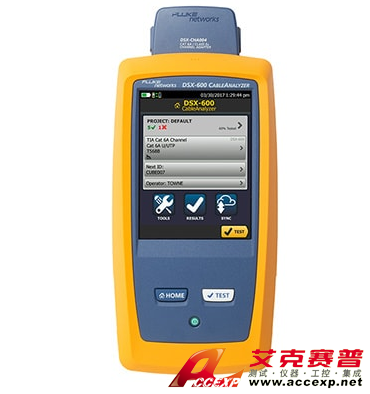

Fluke DSX-600CH CableAnalyzer
