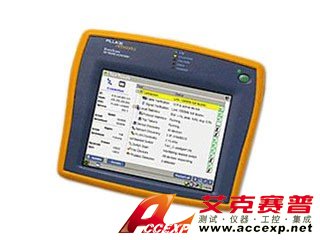

FLUKE ES2-PRO 网络通二代增强型LAN+WLAN
申请服务
- 产品介绍
FLUKE EtherScope II ES2-PRO网络通千兆和无线 LAN 故障处理 10/100/千兆双绞线和 100/1000 光纤 LAN 分析 802.11a/b/g 无线 LAN 分析，ES2-PRO带 802.11n AP 草案的发现功能 ES2-PRO监控网络流量和交换机接口 ES2-PRO发现有线和无线基础设施设备及配置 验证 LAN 服务的可用性和响应性 使用 RFC 2544 和高级测试来测量以太网性能
ES2-PRO技术指标
一般规格
重量（带电池） 0.86 千克（1.9 磅）
尺寸 19.1 x 15.2 x 4.4 厘米（7.5 x 6.0 x 1.75 英寸）
显示 液晶触摸屏，640 x 480 像素，TFT（有源）彩色面板，触摸板
LED 指示灯 6 个（包括电源 LED）
便携包 结实的便携包，带两个活动口袋、便携式摄像机肩带以及可调电缆钩
ES2-PRO电源
电池 锂离子 7.2V 直流（额定），4.2Ah，可拆卸/可充电
电池使用时间 正常情况下 4 小时，待机模式下 10 小时
外置交流变压器/电池充电器 交流输入：90 到 264 V ac，48 到 62 Hz；1.5 A
直流输出：15 V dc，1.2 A（输入输出隔离）
自动充电器 12V“打火机式”充电器，带有充分伸展后达 6 英尺 (1.8 m) 的螺旋电线和 LED 电源指示器
ES2-PRO端口
通信和附件端口 1 个 USB，1 个 PCMCIA/Cardbus（PC 卡 II 型），1 个 SFP 架，1 个 CompactFlash（卡类型 I/II），1 个 DB-9 串行接口，耳机插孔，麦克风插孔，Kensington 锁孔
RJ-45/铜缆端口 RJ-45 10/100/1000BASE-T 以太网
光纤端口 小型可插拔 (SFP)，符合 MSA
支持的 SFP ?？?1000BASE- LX，SX，ZX，BX，100BASEFX
SFP 连接器 双工 LC
ES2-PRO环境与安全
工作温度 0°C 至 +50°C（32°F 至 122°F），相对湿度最高 95%
电池充电 10°C 至 +40°C（50°F 至 104°F），相对湿度最高 95%
温度
存储温度 -20°C 至 +60°C（-4°F 至 140°F）
震动 符合 3 类设备的 MIL-PRF-28800F 要求
安全 CSA 加拿大和美国，CE，FCC Part 15 Class A，C-TICK N10140；通用交流适配器的 UL 和 CSA 认证。
EMC 符合 EN61326，A 类，标准 C
铜缆
缆线类型 非屏蔽双绞线 LAN 电缆（100 和 120 Ohm UTP）
箔制屏蔽双绞线 LAN 电缆（100 和 120 Ohm ScTP）
缆线长度 1 至 305 米（3 至 1000 英尺），具体取决于所选电缆类型
长度解析 ± [读数的 5% + 1 m (3 ft)]，带开路，短路，带布线图适配器，或端接反射 ＝ 20%
接收等级 100 至 5000 mVp-p
数据链路信号 500 至 4000 mVp-p
测量终端缆线 缆线检验功能测试单独的双绞线，该缆线终止于大多数设备制造商的以太网端口，例如集线器、交换机或 NIC。 除了电缆识别器布线图和办公室定位器 ID 外，所有电缆测试在数据链路信号中都是可操作的。
布线图/办公室定位器兼容性 检测短路、开路和接头错线组合。 与福禄克网络公司的电缆识别器布线图适配器/办公室定位器兼容。
容错性 分析仪上的 RJ-45 以太网连接设计为最高可承受 100 伏电压。
ES2-PRO光纤光功率测量
接收输入功率、传送输出功率、温度、电压和 TX 偏压电流 可实时访问 SFP 操作参数的数字诊断监控，符合 SFP 多源协议 (MSA) 和 SFF-8472。
ES2-PRO性能测试
兼容的远程设备 MetroScope，LinkReflector，EtherScope，硬件环回
RFC-2544 合规性测试 吞吐量，延时，丢帧，背靠背
其它性能测试 丢帧率，抖动，FrameBERT
帧内容 所有 0，所有 1，交替 1 和 0，伪随机位序列 (PRBS)，增量字节
帧大小 64、128、256、512、1024、1280、1518、RFC-2544 扫描、巨型帧扫描或用户定义大小的扫描，包括大小为 2024 的初级巨型帧
应用程序端口 用户定义
速率 (bps) 最高 1000 M
802.1Q 设置 VLAN Id，优先级
IP TOS 设置 IP 优先级/TOS 参数，区分服务码点 (DiffServe Code Point)
吞吐量设置 持续时间，最大速率，测量精度，成功/失败阈值
延时设置 持续时间，速率，重复次数，成功/失败阈值
丢帧率设置 持续时间，速率，步长，成功/失败阈值
丢帧率设置 持续时间，速率，步长，通过/失败
背靠背设置s 最小和最大持续时间，速率，重复次数，成功/失败阈值
丢帧率 持续时间，速率，成功/失败阈值
抖动设置 持续时间，速率，成功/失败阈值
FrameBERT 设置 持续时间，速率，成功/失败阈值
ES2-PRO服务器响应工具
TCP 端口响应 DNS 名称，IP 地址，端口名称，端口号，端口响应情况
TCP 跟踪路由 跳跃总数、路由器名称、IP 地址、RTT 平均值以及占 RTT 总数的百分比
ES2-PRO网络吞吐量选项
兼容远程设备 MetroScope，LinkReflector，OptiView v3 集成式网络分析仪，EtherScope，OneTouch Series II
帧内容 所有 0，所有 1，交替 1 和 0，伪随机位序列 (PRBS)
帧大小 64，128，256，512，1024，1280，1518，所有尺寸扫描
速率 (bps) 12336 至 1000 M
持续时间（秒） 1 至 64,800（18 小时）
结果 发送和接收帧，上行和下行方向的速率和损耗百分比
结果格式 表格，图形，基于 xml 的报告
ES2-PRO流量生成器
流量类型 广播，多播或单播，FCS 错误
帧类型 Benign Ethernet，Benign LLC，NetBEUI，Benign IP，IP/ICMP Echo，IP/UDP Echo，IP/UDP Discard，IP/UDP Chargen，IP/UDP NFS，IP/UDP NetBIOS
帧大小 48，64，128，256，512，1024，1280，1518，2024，用户定义的大小
速率 利用率 (%)： >0 – 100，帧/秒：1 – 1488095
持续时间 秒：1 – 连续，?。? – 连续
LinkReflector 规格
重量 带电池 10 盎司（311 克）
尺寸 5.3 英寸（高） x 3.1 英寸（宽） x 1.3 英寸（长）（13.46 厘米 x 7.87 厘米 x 3.30 厘米）
工作温度 10°C 至 +40°C（50°F 至 104°F），相对湿度最高 95%
介质访问 10BASE-T，100BASE-TX，1000BASE-T (IEEE 802.3) 和 PoE (IEEE 802.3af)
包过滤器 全部，非广播，MAC，Fluke，MAC Fluke
包地址交换 无，MAC，MAC IP
地址设置 手动或 DHCP
LinkReflector 故障处理模式
电缆测试 线对长度、开路、短路、串绕、绞接、直连和电缆 ID
音频发生器 IntelliTone 数字音频：[500 KHz]；模拟音频：[400Hz, 1KHz]
Ping 自动 Ping 默认路由器和 DNS 服务器；适当配置后可以再 Ping 10 个设备。
802.1x 发现 802.1x 网络并获得身份验证。
PoE 检测 检测并确定 PoE 类型。
端口检验 显示最接近的 LLDP 设备的品牌、型号、地址、插槽和端口
用户界面 (UI) 显示：2” x 1” 黑白显示屏，链路 LED；控制：5 个按钮用于图标选择和菜单导航；电源：开/关按钮
端口 测试端口：RJ45 端口（2 个）：网络测试端口，环回接线图端口；应用程序端口：迷你 USB，Kensington 锁孔
电源 4 节 AA 电池或可选锂离子电池组（带交流充电器）
服务性能工具
所测试设备的类别 DHCP 服务器，DNS 服务器，电子邮件服务器 (SMTP, POP3)，FTP 服务器，NT 文件服务器，Web 服务器，WINS 服务器，用户定义的服务器
测试控制 重复，间隔时间
按 IP 地址或主机名称（不包括在其中添加 URL 的 Web 服务器）添加设备
DHCP 服务器成功/失败标 Ping 响应时间，服务器响应时间
DHCP 服务器 BOOTP 参数（可?。?子网掩码，域服务器，WINS 服务器，NetBIOS 范围，POP3 服务器，路由器/默认网关，客户端 DNS 域，NetBIOS 节点类型，SMTP 服务器，Web 服务器
DNS 服务器成功/失败标 Ping 响应时间，服务器响应时间
电子邮件服务器成功/失败标准 Ping 响应时间，SMTP SYN/ACK 响应时间，SMTP 响应时间，POP3 SYN/ACK 响应时间，POP3 响应时间
电子邮件服务器工作模式 仅限连接，仅限登录，发送/接收
FTP 服务器成功/失败标准 Ping 响应时间，SYN/ACK 响应时间，连接时间，断开时间，删除文件时间，写入速率，读取速率
FTP 文件服务器工作模 服务器响应，读取，写/读/删除
NT 服务器成功/失败标准 Ping 响应时间，SYN/ACK 响应时间，连接时间，断开时间，删除文件时间，写入速率，读取速率
NT 文件服务器工作模 服务器响应，读取，写/读/删除
Web 服务器成功/失败标准 Web 服务器名称查找时间，Ping 响应时间，SYN/ACK 响应时间，首次回复时间，接收时间，接收速率
WINS 服务器成功/失败标 Ping 响应时间，服务器响应时间
用户定义的服务器成功/失败标准 Ping 响应时间，SYN/ACK 响应时间
结果格式 表格，图形，基于 xml 的报告
设备配置
TCP/IP DHCP，静态
802.1Q LAN：VLAN ID，优先级
IP 服务类型 (TOS) LAN：IP 优先级，DSCP
安全性 LAN：802.1X
WLAN：802.1X，WEP，WPA PSK，802.11i PSK，WPA，WPA2
802.1X EAP 类型 TLS，GTC，MD5，MSCHAPV5，PEAP GTC，PEAP MD5，PEAP MS-CHAP-V2，PEAP TLS，TTLS PAP，TTLS CHAP，TTLS MSCHAP，TTLS MSCHAP-V2，TTLS EAP-MD5，TTLS EAP-GTC，TTLS-EAP-MSCHAP-V2，TTLS EAP-TLS，EAP FAST
活动测试 LAN：用户定义的测试显示在主页上
SNMP LAN：v1，v2，v3（具有 SHA 和 MD5 身份验证，DES 加密）
以太网 LAN：自动协商，强制设置，MAC 地址
组名称 WLAN：为一个或多个设备指定别名
工具
LAN Ping，路由跟踪，交换机跟踪路由，流量生成器，Web 浏览器，telnet，SSH telnet，终端，FTP，TFTP，xDP 端口报告软件 (CDP, LLDP)，报告
WLAN Ping，路由跟踪，Web 浏览器，telnet，SSH telnet，终端，FTP，TFTP，无线吞吐量，报告
无线 LAN 适配器卡
规格遵循标准 IEEE 802.11a，11b，11g
认证 FCC part 15，Telec，CTICK，ETSI，EN301893，EN60950
互操作性 服从 WECA
使用界面 32 位 Cardbus
室外工作范围 最长为 515 米（1690 英尺）
室内工作范围 最长为 85 米（279 英尺）
数据传输速率 802.11a：最高 54 Mbps，802.11b：最高 11 Mbps，802.11g：最高 54 Mbps
输出功率 峰值功率 18 dBm
架构模式 BSS
外置天线接头插座 Hirose MS-147
无线 LAN 定向天线
频率范围 2.4 到 2.5 GHz 和 4.9 到 5.9 GHz
最小增益 在 2.4 GHz 频带中为5.0 dBi，在 5 GHz 频带中为 7.0 dBi
外置天线接头插头 Hirose MS-147
DSP-FTK 光纤测试工具包 DSP-FOM 光纤功率计
校准波长 850 nm，1300 nm，1550 nm
动态范围 +3 - -50 dBm
显示器分辨率 0.53 dB
光学适配器 ST
尺寸 4.5 x 2.5 x 1.5 英寸
重量 5.0 盎司
电池寿命（9V 碱性） 正常情况下 90 小时
FOS-850/1300 光源
输出波长 850 nm, 1300 nm
功率输出 -20 dBm
光源类型 LED
光学适配器 ST
尺寸 4.5 x 2.5 x 1.5 英寸
重量 5.0 盎司
电池寿命（9V 碱性） 正常情况下 24 小时
